Decoder 6080 in BR24 (3003)

Beitrag von robi » Mittwoch 13. Februar 2013, 19:45

Hallo zusammen,
kann mir einer sagen, ob der Decoder 6080 in die BR24 (3003) vom Platzbedarf her passt? Muss er in den Tender?
Gruß Robi

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Decoder 6080 in BR24 (3003)

Beitrag von HaNull » Mittwoch 13. Februar 2013, 20:39

Moin!

Der 6080 kommt an die Stelle des Fahrtrichtungsumschalters, also nicht in den Tender.
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

robi

Re: Decoder 6080 in BR24 (3003)

Beitrag von robi » Mittwoch 13. Februar 2013, 20:57

Hallo,
das war ja genau das Problem weil der 6080 zu hoch:( war um das Gehäuse noch drauf zu kriegen.

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Decoder 6080 in BR24 (3003)

Beitrag von HaNull » Mittwoch 13. Februar 2013, 23:32

Hier ist ein Umbaubericht:
http://www.formsignal.de/in_fahr/garv_001.html

Allerdings gibt es verschiedene Ausführungen des 6080.
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Decoder 6080 in BR24 (3003)

Beitrag von Stephan D. » Donnerstag 14. Februar 2013, 07:36

robi hat geschrieben:Hallo,
das war ja genau das Problem weil der 6080 zu hoch:( war um das Gehäuse noch drauf zu kriegen.
Hallo Robi!

Der 6080-Decoder war eigentlich extra so geformt daß er überall wo ein mechanischer Umschalter war eingebaut werden konnte. Man musste lediglich darauf achten daß man ihn, je nach Platzsituation in der Lok, richtig herum montierte. Der Decoder kann in bis zu vier Lagen eingebaut werden.
Einbaulagen 6080.png
Einbaulagen 6080.png (1.62 KiB) 1327 mal betrachtet
Bei manchen Loks gibt es einen Vesatz am Chassis so daß man den Decoder so drehen muß daß die Einkerbung über der Versatz kommt. Beachtet man dies nicht passt das Gehäuse ggf. nicht mehr drauf. Bei der 3003 ist dies (soweit ich mich erinnere) auch der Fall.

Ich habe einige alte 24er mit 6080-Decoder ausgestattet und bei allen war das Gehäuse wieder ohne Probleme aufzusetzen.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

robi

Re: Decoder 6080 in BR24 (3003)

Beitrag von robi » Donnerstag 14. Februar 2013, 13:09

Hallo
gibt es vielleicht verschiedene formen vom 6080 weil der rechteckig aussieht?
Robi

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Decoder 6080 in BR24 (3003)

Beitrag von Stephan D. » Donnerstag 14. Februar 2013, 18:46

Hallo Robi!

Wie alt bzw. neu ist Dein "6080"?

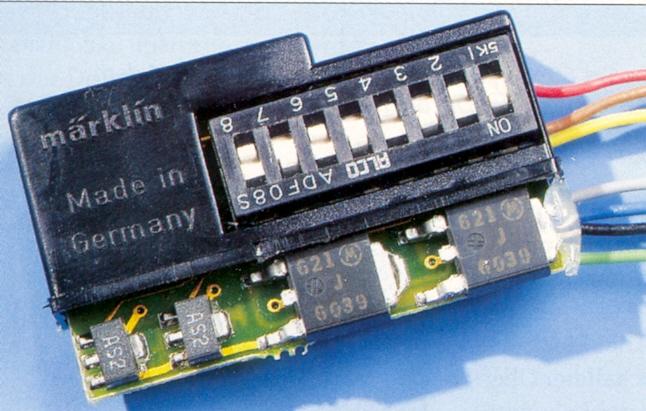

Ich kenne den 6080 nur so:
Märklin 6080.jpg
(Bildquelle: http://www.digitaltog.dk/maerklin_digit ... ipment.htm)

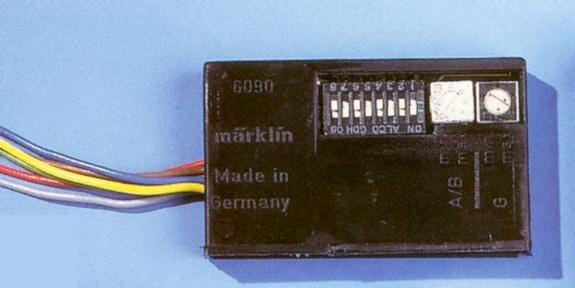

Rechteckig war der 6090, guckst Du:
Märklin 6090.jpg
(Bildquelle: http://www.digitaltog.dk/maerklin_digit ... ipment.htm)

Zeige uns doch mal Bilder Deines Decoders bzw. wie er in der Lok eingebaut ist.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

robi

Re: Decoder 6080 in BR24 (3003)

Beitrag von robi » Donnerstag 14. Februar 2013, 19:35

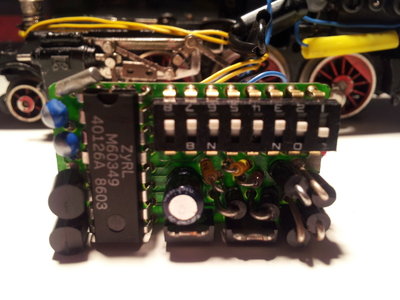

Bitte schön!
Dateianhänge

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Decoder 6080 in BR24 (3003)

Beitrag von Stephan D. » Freitag 15. Februar 2013, 08:17

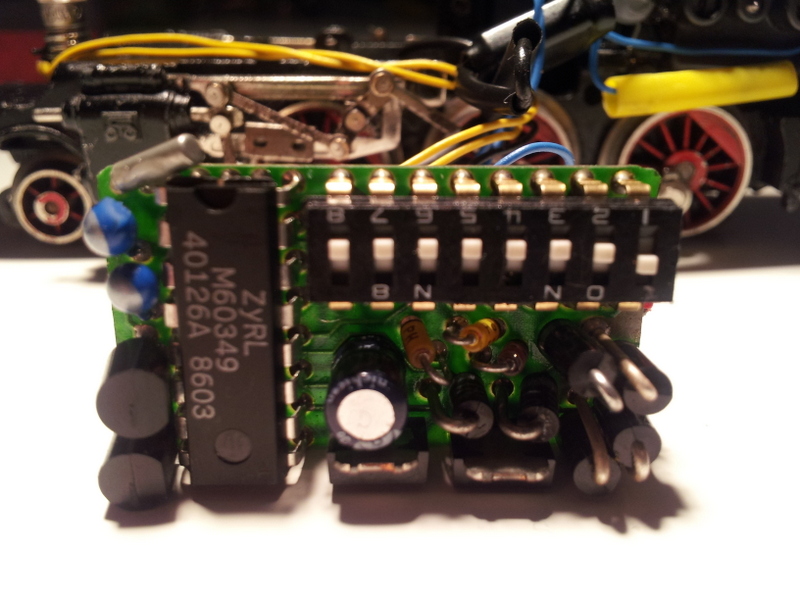

Hallo Robi!

Danke für das Bild. Siehst fast aus wie ein Prototyp (nein, ist es bestimmt nicht). Dürfte aber entweder eine der ersten Auflagen sein (wegen dem großen IC) oder er stammt ggf. aus einer Digitallok mit viel Platz (z.B. 3675, 3654, usw., wegen dem fehlenden Kunststoffgehäuse). Märklin hat es schon immer fertig gebracht in die werksseitig digitalisierten Loks andere Decoder(-formen) einzubauen als die welche frei erhältlich waren / sind. Dass Du damit Probleme hast glaube ich Dir gern. Mir würden hierzu zwei mögliche Alternativen zur Problemlösung einfallen:
a) Chassis ausfräsen damit der Decoder rein passt
b) einen anderen Decoder verwenden

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Decoder 6080 in BR24 (3003)

Beitrag von HaNull » Freitag 15. Februar 2013, 08:44

Moin!

Der Decoder wird bei HGH als 6080 Typ IIa2 geführt.
Siehe auch hier:
http://www.web-hgh.de/p03_maedig_6080.htm

(Dort findet man auch Bilder der Prototypen.)

Also passen nur die L-förmigen 6080 in alle Loks anstelle des mechanischen Umschalters. Das war mir so noch nicht bekannt (derartig altertümliche Decoder sind mir noch nicht in die Hände gekommen).
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

robi

Re: Decoder 6080 in BR24 (3003)

Beitrag von robi » Freitag 15. Februar 2013, 13:14

Hallo das Kunststoff war mal da aber das habe ich abgemacht weil es dann schon besser passte.
Robi

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Decoder 6080 in BR24 (3003)

Beitrag von HahNullMuehr » Freitag 15. Februar 2013, 13:53

Moin, Robi,

"besser" ist aber offenbar noch nicht gut genug.
Vielleicht solltest Du doch versuchen, das Teil in den Tender zu bauen.
Lokgehäuse oder -rahmen passend fräsen ist ja nicht jedermanns Sache.

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

robi

Re: Decoder 6080 in BR24 (3003)

Beitrag von robi » Freitag 15. Februar 2013, 14:08

Halllo der tender hat auch nicht genug platz außer ich mache die verstrebungen weg und dabei denke ich dass das dann zu instabil wird
Robi

RalphH0

Re: Decoder 6080 in BR24 (3003)

Beitrag von RalphH0 » Freitag 15. Februar 2013, 19:24

Ich stelle mir die Frage, warum man sich das antut, ein so altes Teil noch in eine Lok zu bauen. Wer weiß wie lange er noch hält. Ausserdem kann man nichts außer der Adresse an diesem "Decoder" einstellen.

Lieber für 15 € einen neuen Decoder kaufen.

robi

Re: Decoder 6080 in BR24 (3003)

Beitrag von robi » Samstag 16. Februar 2013, 11:20

Hallo
genau diese Idee habe ich auch deswegen kaufe ich jetzt einen neuen decoder
robi

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Decoder 6080 in BR24 (3003)

Beitrag von Stephan D. » Samstag 16. Februar 2013, 17:53

robi hat geschrieben:.....
genau diese Idee habe ich auch deswegen kaufe ich jetzt einen neuen decoder
.....
Hallo Robi!

Bei dieser Gelegenheit solltest Du auch gleich den Motor umbauen: zu einem Gleichstrommotor. Entweder unter Zuhilfenahme eines sog. "Hamo"-Magneten (damit erhält man einem Gleichstrommotor mit 3-poligem Anker) oder mit einem Märklin Motorumbausatz für den 5-poligen Hochleistungsantrieb (HLA).
Sets mit Decoder und "Hamo"-Magnet gibt es für € 43,90 von ESU. Für die 3003 (24er) kämen da zwei Sets in Frage:
64631 für den alten Motor mit runder Kohle und Kupferbürste
64632 für den neueren Motor mit 2 eckigen Kohlen
HLA-Umbausätze gibt es auch zwei:
60941 für den neueren Motor mit 2 eckigen Kohlen
60943 für den alten Motor mit runder Kohle und Kupferbürste
Ein HLA-Umbausatz kostet € 29,95. Dazu brauchst Du dann noch einen Decoder.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
