Hallo bin neu hier und auch im Modelbahnbau.
Ich habe eine kleine Anlage mit einem Delta Control F4 leider ohne bedienungsanleitung geerbt. Nun habe ich mir Elektrische weichenantriebe und Stellpulte besorgt.
Wenn ich es anschließe geht zwar die Leuchte für die Stellung der Weiche aber sie läßt sich nicht schalten. Kann mir jemand nen tip geben wie ich das am günstigsten hinbekomme, brauche ich einen Digitaldekoder oder macht es Sinn einen extra Travo für die 7 Weichen zu nehmen.
Wo bekomme ich eine Bedienunganleitung für den Delta Control F4 her??

Gruß
Skip

[HaNull]

Anleitung:
http://forum.miniatur-wunderland.de/dig ... ml#p227638

Weichen:
Du brauchst keine Weichendecoder.
Du brauchst ein Stellpult (z. B. 7271/72710/7272/72720 von Märklin).

Ein separater Trafo ist beim Delta Control nicht erforderlich - Du kannst Weichen und Delta Control an einen Trafo anschliessen.

[skip0503]

Soll ich denn die Weichen direkt an den Travo oder an das Delta Control anschließen?
Kann mir einer genau beschreiben wo ich mit dem gelben Kabel der Weichen und mit dem Kabel des Stellpultes rangehe? Das Stellpult ist genau wie die Weichenschalter von Märklin und für die C-Gleise.
Das sind bestimmt blöde Fragen für euch, ich habe aber bisher null Erfahrung damit.

Danke und nen schönen Gruß
Skip

[HaNull]

Auch für den Weichenantrieb gibt es eine Anleitung:

Code: Alles auswählen

http://medienpdb.maerklin.de/product_files/1/pdf/74490_betrieb.pdf

(ins Adressfeld kopieren)

Ignorier das Delta Control und schließ den Weichenantrieb, wie in der Anleitung gezeigt, an gelb und braun an.

Druck auf "grün" sollte die Weiche gerade, Druck auf "rot" sollte die Weiche rund schalten.

[Stephan D.]

Hallo Skip!

Zuerst mal die wichtigste Frage: Welches Gleissystem benutzt Du?
Bei M-Gleis und K-Gleis mit alten (fest angebauten) Weichenantrieben) kannst Du die Antworten von Thomas
vergessen. Denn diese Weichen besitzen eine beleuchtete Weichenlaterne, welche mit einem Pol mit der
Schienenmasse verbunden ist. So wird eine nicht zulässige Verbindung zwischen dem Trafo und den Gleisen

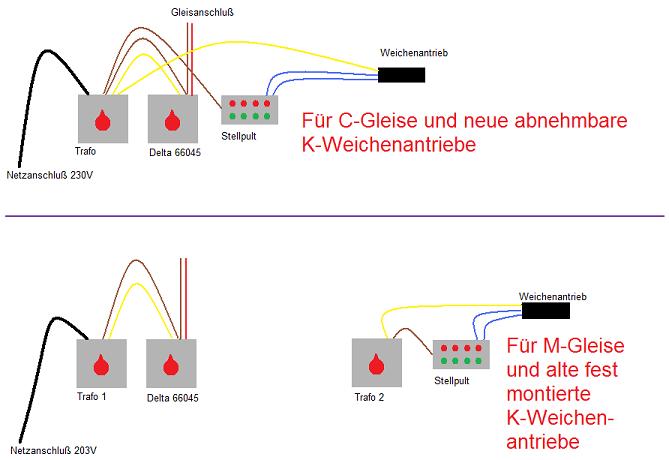

hergestellt, welche zur Beschädigung des 66045 führt. Aber statt vieler Worte siehe meine angehängte Schaltskizze.

Gruß
Stephan

[skip0503]

Hallo HaNull und Stephan
Danke für die Adressen der Anleitungen und der Schaltskizzen.
Damit sollte ich zurechtkommen.

Gruß
Martin

[HaNull]

Bei M-Gleis und K-Gleis mit alten (fest angebauten) Weichenantrieben) kannst Du die Antworten von Thomas
vergessen. Denn diese Weichen besitzen eine beleuchtete Weichenlaterne, welche mit einem Pol mit der
Schienenmasse verbunden ist. So wird eine nicht zulässige Verbindung zwischen dem Trafo und den Gleisen
hergestellt, welche zur Beschädigung des 66045 führt.

Er hat aber C-Gleis (hat er ja im zweiten Beitrag geschrieben).

Und das mit der unzulässigen Verbindung gilt für die Mobile Station, aber nicht für Delta Controls oder CU 6021 (durchgehende Nullleiterverbindung vom Trafo zum Gleis).
