Digitalisierung TRIX Cargo Sprinter 22543

[aggidee]

Hi,

sitze gerade an der Digitalisierung des Cargo Sprinter von Trix. Der motorisierte Triebkopf mit 8-pin Stecker ist kein Problem. Aber der unmotorisierte Triebkopf scheint direkt verkabelt zu sein und keine Steckverbindung zu haben. Die LEDs haben entsprechend Vorwiederstände und Dioden auf der Platine, aber die Doku sagt nichts dazu, wie die Verschaltung ist.

Hat Jemand vielleicht schon mal dieses oder ein ähnliches Problem gehabt?

Gruss Andreas

[günni]

Moin,
stelle ein Foto der Platine hier ein.

[aggidee]

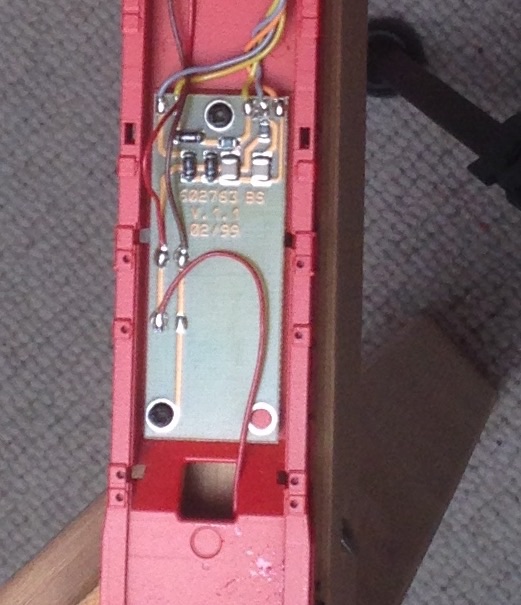

Hi Günni, kommt sofort...

[aggidee]

Habe die Platine inzwischen soweit ausgeknobelt und einen Funktionsdecoder angelötet - funktioniert wunderbar.

Interessiert sich jemand für die Lösung? Dann würde ich die hier posten...

[writeln]

Im Zweifel freut sich immer jemand, der irgendwann mal vor einem ähnlichen Problem steht, über einen Thread, an dem am Ende die Lösung steht. (Das gilt nicht nur für Moba-Themen).

Insofern bin ich dafür!

[HaNull]

Moin!

Interessiert sich jemand für die Lösung?

Ich habe den Zug von Märklin. Vielleicht nützen mir Deine Erkenntnisse, falls ich mal den Schleppschalter durch einen Decoder ersetzen möchte.
Bei Märklin und Trix weiß man nie, wie groß die Unterschiede sind.

[aggidee]

So, hier zumindest mal in Textform die Lösungsveschreibung (Bilder kann ich nachliefern, bin gerade unterwegs).

Zunächst zur Sicherheit die Klarstellung: Wie schon oben erwähnt hat der Steuerwagen des Sprinters an einer Achse unterm Führerhaus einen Schleppschalter, der abhängig von der Rollrichtung der Achse mal die gelbe, mal den graue Litze unter Strom setzt. Das funktioniert bei Analog- und Digitalanlagen gleichermaßen. Da zudem die Beleuchtung mit SMD/LED-Technik umgesetzt ist, verbraucht die Beleuchtung nur wenig Digitalstrom.

Man muss in den Steuerwagen des CargoSprinter also keinen Decoder einbauen.

Ich habe das trotzdem gemacht, damit ich das Licht auch digital abschalten kann (Betriebspause) und damit die Beleuchtung auch im Stillstand stets korrekt ist.

Zum Umbau:
* Die Schleppschalteranschlüsse an der Platine entfernen (Foto oben links, gelb und grau)
* Lichtverbindungen sind oben rechts die drei, orange ist der Rückleiter
* Die schwarzen Kästchen mit Aufdruck sind SMD-Widerstände - die müssen unbedingt zwischen Decoderausgang und Leuchtmittel bleiben, sonst verglühen sie
* Die zylinderförmigen Glasbausteine sind die Dioden für die analoge Fahrtrichtungsteuerung
* Die hellen Würfel sind SMD-Ferrite, die wie Spulen fungieren und wohl zur Entstörung dienen
* rot und braun sind die normalen Stromabnahmen von den Drehgestellen vorn und hinten

Ich habe nun
* Alle Dioden entfernt
* mit dem Dremel die beiden Leitungen zwischen Stromabnahmen und Beleuchtung unterbrochen
* Funktionsdekoder mit der Stromversorgung an die Stromabnahmen gelötet
* Rückleiter des Decoders an Orange (dort ist kein Widerstand dazwischen)
* gelb und weiss an die beiden Lichtleitungen jew. mit bestehenden SMD-Widerstand dazwischen, habe dazu die freien Lötpunkte der entfernten Dioden genommen

Was Licht vorwärts/rückwärts war, ergänze ich hier später noch, wenn ich die Fotos einstelle.

In Summe eigentlich nicht schwer, wenn die SMD-Bauteile und der Schleppschalter erstmal klar sind.

Gruss Andreas

[aggidee]

Diese Beschreibung ist mit Bildern jetzt im Modellbau-Wiki zu finden unter

http://www.modellbau-wiki.de/wiki/Umbau ... er_auf_DCC
