Hallo,
bin hier am rätseln wie ich den Flugurex Weichenantrieb an einen SD34 von Tams anschliesse.
Könnt Ihr mir da bitte helfen !
Das Problem ist , dass ich am Flugurex 2 Anschlüsse hab und am SD34 3 !
Danke im Voraus !
bin hier am rätseln wie ich den Flugurex Weichenantrieb an einen SD34 von Tams anschliesse.
Könnt Ihr mir da bitte helfen !
Das Problem ist , dass ich am Flugurex 2 Anschlüsse hab und am SD34 3 !
Danke im Voraus !
Re: Flugurex an SD34 anschliessen
Moin,
der Fulgurex ist ein Antrieb mit Motor. Weichenschaltung durch Umpolung der Motorspannung.
Mit dem SD34 dürftest Du keinen Erfolg haben.
Suche nach Decoder für motorische Antriebe.
Edit: Es gibt vielleicht eine Möglichkeit für den SD34. Lasse mich mal etwas nachdenken. Allerdings ist die Voraussetzung, dass die Weichenantriebe eine Endabschaltung haben.
der Fulgurex ist ein Antrieb mit Motor. Weichenschaltung durch Umpolung der Motorspannung.
Mit dem SD34 dürftest Du keinen Erfolg haben.
Suche nach Decoder für motorische Antriebe.
Edit: Es gibt vielleicht eine Möglichkeit für den SD34. Lasse mich mal etwas nachdenken. Allerdings ist die Voraussetzung, dass die Weichenantriebe eine Endabschaltung haben.
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Flugurex an SD34 anschliessen
Hallo Günni,
ich dachte der SD34 ist explizit für motorische Weichen und Signale !
ich dachte der SD34 ist explizit für motorische Weichen und Signale !
Re: Flugurex an SD34 anschliessen
Moin,
es wird funktionieren. Morgen bekommst Du das Schaltbild. (Es ist relativ einfach)
es wird funktionieren. Morgen bekommst Du das Schaltbild. (Es ist relativ einfach)
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- Stephan D.
- Forumane
- Beiträge: 4399
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: Flugurex an SD34 anschliessen
Hallo Arco!
Mit welcher Spannungsart (Gleich- oder Wechselspannung) soll der Weichenantrieb betrieben werden? Bei Wechselspannung ginge es mit Hilfe zweier Dioden und dem SD34, bei Gleichstrom nicht. Und ja ich weis, der Weichenantrieb hat einen Gleichstrommotor.
Gruß
Stephan
Mit welcher Spannungsart (Gleich- oder Wechselspannung) soll der Weichenantrieb betrieben werden? Bei Wechselspannung ginge es mit Hilfe zweier Dioden und dem SD34, bei Gleichstrom nicht. Und ja ich weis, der Weichenantrieb hat einen Gleichstrommotor.
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: Flugurex an SD34 anschliessen
Moin,
diese Schaltung arbeitet mit Wechselspannung. (nicht mit anderen Versorgungsspannungen verbinden!)

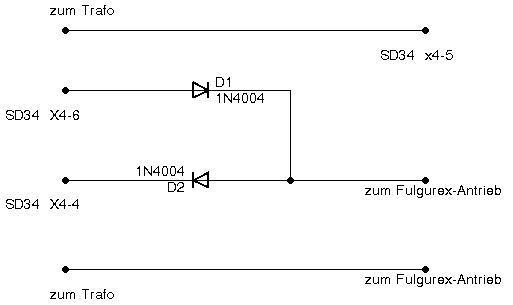

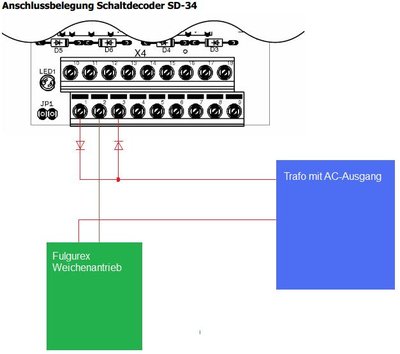

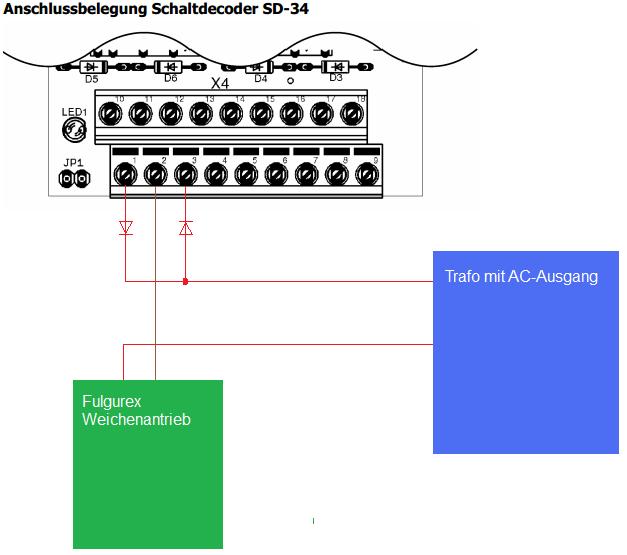

Darstellung für einen Schaltausgang. (ggf. muss man X4-4 und X4-6 tauschen)
