Frage zu GBM ( hoffe habe richtige Kategorie gewählt )

[Speedy12105]

Guten Morgen,

wir fahren mit Fleischmann Piccolo Spur N ( Multimaus ) Digital. Schalten wollen wir aber Analog ( da die Anlagenplatte zu klein wäre um alles Digital zu steuern ).

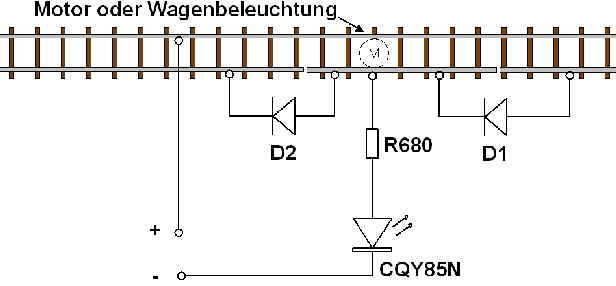

Nun haben wir im Internet auf der Seite bahnfrau.de folgende Schaltung für eine einfache Gleisbesetztmeldung gefunden.
Nun unsere Frage, können wir das so übernehmen auch bei Digitalstrom, oder müssen wir einen höheren Wiederstand benutzen.
In sachen Elektronik sind wir noch Anfänger. Wir hoffen Ihr könnt uns weiterhelfen.

Greetz Chris & seine Tochter

[mike_treff]

Hallo Chris,

die Dioden werden in dieser Form wohl das Digital-Signal verfälschen. Das Prinzip der Stromfühlung ist aber durchaus sinnvoll.
Besser finde ich z.B. folgenden Baustein GBM-8 von Conrad. Das sollte auch für einen Elektronik-Laien nutzbar sein.

[rob]

Hallo !

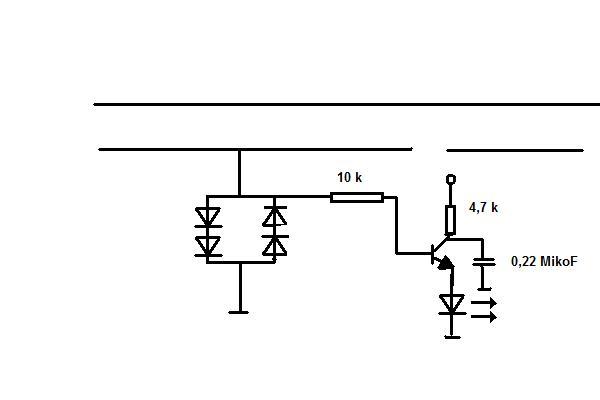

Meine Gbm sehen so aus .
Die Diode schneidet eine Teil des DCC Signals ab.Das DCC Signal wird sozusagen gespiegelt an die Schiene gelegt, somit ist es egal wie rum man die Loks aufs Gleis stellt, sie empfangen immer das Signal .Schaltet man eine Diode vor fehlt das halbe Signal. Im Besten Fall fahren die Loks einfach weiter ,im schlechtesten meint der Decoder er ist im Anologbetrieb und die Loks fahren mit der angelegten Spannung los.
Außerdem leuchtet die Led unterschiedlich hell ob eine Lok oder ein Wagen drauf steht.
z.B bei LED Wagenbeleuchtung.Mein Schaltung mißt den Spannungsabfall über den Dioden und der Transistor verstärkt das ganze.Die Empfindlichkeit lässt sich durch ändern der Widerstände ändern, bei mir geht das ganze in HO schon mit feuchten Finger über den Schienen.Für bessere Ergebnisse noch einen 4093 nachschalten , der schaltet dan ab einer bestimmten Spannung um.
Cioa rob

[Speedy12105]

Nabend,

danke euch schon mal für die Antworten. Das mit der GBM von dem grossen C finde ich gar nicht mal so schlecht, denke aber mal ist viel für drei Gleise im SBH.
Hab aber gerade mal auf der Seite gesehen es gibt ja auch einen für 4. Den werden wir uns mal anschauen, denn so wie ich aus der Anleitung im Netzt gesehen habe, kann ich ja damit auch die Led´s im Stellpult einbauen.

Die Laien grüßen Chris & Tochter

P.S.: Danke das Laien wie wir es sind ( hoffentlich nicht mehr lange )geholfen wird

[HahNullMuehr]

[...] P.S.: Danke das Laien wie wir es sind ( hoffentlich nicht mehr lange )geholfen wird

Wem sonst sollte denn hier geholfen werden?
Die "Fachleute" stellen hier doch keine Fragen.
Außerdem: Es ist noch keiner als Fachfrau/-mann geboren worden.

Nett, dass Du danke sagst. Gruß

[günni]

Moin,

Die "Fachleute" stellen hier doch keine Fragen.

Doch. Niemand ist allwissend. Es gibt immer einen Bereich, wo Andere mehr wissen.

[
Außerdem: Es ist noch keiner als Fachfrau/-mann geboren worden.

Richtig, auch nicht vom Himmel gefallen.
