Liliput BR 91 Probleme beim Decodereinbau - gelöst

[Phil1983]

Hallo Gemeinde,

ich melde mich hier, weil ich ein Problem mit dem Einbau eines Decoders in die BR 91 von Liliput habe.

Zur Situation:
- Die Lok hat eine 8pol DigitalSchnittstelle
- Decodereinbau an sich kein Problem (ist ja auch nicht das erste Mal)
- Lok läuft analog vorwärts wie rückwärts
- nach Einbau des Decoders fährt die Lok nur noch vorwärts, wobei das Licht aber umschaltet
ominös ist ebenfalls, das die vordere Glühbirne immer ein wenig leuchtet, beim
Versuch rückwärts zu fahren (dürfte sie ja gar nicht leuchten), leuchtet sie anfangs ein
wenig und wird dann immer heller, hinten die leuchtet in dem Fall konstant.
Beim vorwärts fahren, leuchtet nur die Lampe vorn, hinten die ist aus

ausschließen kann ich das der Decoder nen Schuss hat, der läuft in einer anderen Lok wunderbar und auch die Spannung die am Motorausgang anliegt ist richtig und wechselt die Polarität.
Da die Lok analog gut lief, scheidet auch aus das der Motor eine weg hat.
Drehen des Steckers an der Schnittstelle erzeugt nur umgedrehtes Verhalten der Lok, also anstelle von nur vorwärts, fährt sie dann nur rückwärts.

irgendwie bin ich langsam am verzweifeln und da das gute Stück ein Geschenk zum Geburtstag (heute) werden soll, kommt der nötige Zeitdruck hin zu.

Also wenn irgendwer eine Idee hat, oder gar das gleiche oder ähnliches durch gemacht hat, möge er sich bitte melden und sein Wissen teilen

Grüße vom ratlosen und verzweifelten Phil

[MichaelMcWeber]

Hallo Phil,

Was für einen Decoder (Fabrikat) verwendest Du?
Fährst Du MM oder DCC?
Köntest Du vielleicht ein Foto der Platine einstellen, manchmal sind
Kondensatoren und Drosseln schuld an solchen Störungen.

Gruß Michael

[Phil1983]

Hallo Michael,

der Decoder ist ein LD-G-32 von Tams (bislang eigentlich nur gute Erfahrungen damit gemacht)
Ich fahre DCC mit Roco.

Bild von der Platine kann ich keins einstellen, aber grob beschreiben kann ich se.

eine Stromabnahme erfolgt über das kleine Drehgestell vorn, über das gehäuse zur Platine, die andere über Radschleife und einen Federkontakt zur Platine. Beides eigentlich soweit gut isoliert.
Der Motor ist einmal direkt entstört und dann nochmal an den Federkontakten (wobei ich 2 mal eigentlich albern finde)
vorn und hinten sitzen dann jeweils die Lampen mit plus und minus auf der Platine (also keine Masserückführung über das Gehäuse)
Was mich ein wenig gewundert hat, ist die Tatsache das vor beiden Glühlampen Dioden sitzen, wahrscheinlich um im Analogbetrieb zu gewährleisten das sie nur in der jeweiligen Fahrtrichtung leuchten.
Kondensatoren sind ansich kein drauf, nur noch eine Drossel (kleines mit kupferdraht umwickeltes Stäbchen) vor dem Motor auf der Platine.

Das Teil ist eigentlich ganz einfach aufgebaut, aber irgendwie scheinen die Lämpchen ja immernoch was vom Strom ab zu bekommen, von dem Sie nicht mehr kriegen sollen, vielleicht verhindert ja auch eine der Dioden, dann das umpolen des Motors (klingt für mich jedenfalls plausibel)

Grüße

[MichaelMcWeber]

Hallo Phil,

probier einmal die einseitige Entstörung an den Federkontakten zu entfernen und schau ob das Problem dann weg ist. Das mit den Dioden vor den Lämpchen könnte das glimmen des anderen Lämpchens erklären.

Grüße

[Phil1983]

ok, dann werde ich das heute Abend gleich nach der Arbeit mal versuchen.

benötige ich die Dioden eigentlich noch? ansich doch nicht? Strom bekommen sie doch ohnehin über den Decoder und da ist die Polarität ja ohnehin fest gelegt.

ich glaub ich werd da heute Abend nochmal ein wenig messen und im Ernstfall, verkabel ich die Lok halt neu.

Grüße

[Ganzzug]

Hallo

Nichts ausbauen oder sonst wie Verändern, sondern die Anleitung lesen:
CV 12 Analogmodus: 0 Überspannungsimpuls; 1 polaritätswechsel

Hubert

[Phil1983]

wunderschönen guten Morgen,

zu erst will ich mal sagen das Anleitung lesen, manchmal Probleme behebt, in diesem Fall nützt das aber nichts. Ich kenne den Decoder und wenn ich mir nicht sicher wäre, das der Fehler nicht bei mir liegt, würde ich hier nicht fragen.
Soviel dazu.

@Michael
Mit der Drossel hattest du nicht ganz Unrecht, gänzlich richtig wars aber auch nicht. Hab mich gestern Abend bei nem Bier nochmal mit meinem Messgerät hin gesetzt und mir die Steckerbelegung vom Decoder nochmal angeschaut.
Heraus kam am Ende, das die Belegung der Pins und die Verdrahtung auf der Platine so in keinem Fall funktionieren konnten und es ja auch nicht haben.

So mal ein paar Bilder der Platine:

ich hab der Übersichtlichkeit wegen mal am NEM Steckplatz die Belegung vom Decoder geschrieben

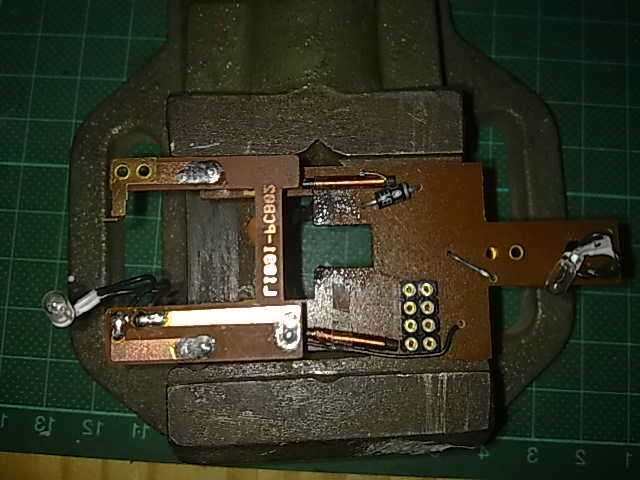

Platine von oben


und nun noch die Unterseite

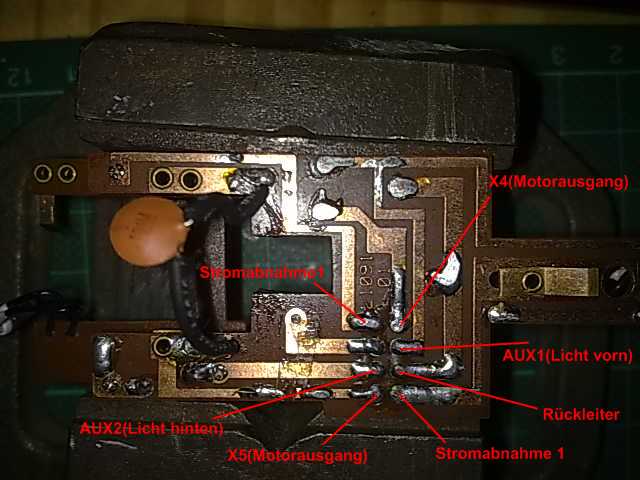

Platine von unten


Wer genau hinschaut, sieht das der Motorausgang X4 zwar zum Motor geht, aber ebenfalls zur Lampe vorn und darüber zurück zu AUX1 und RL. Wie vermutet sorgte die Diode wohl dafür das der Motor nur in eine Richtung drehte und statt dessen das Licht von anfing zu leuchten.

behoben hab ich das jetzt folgendermaßen:

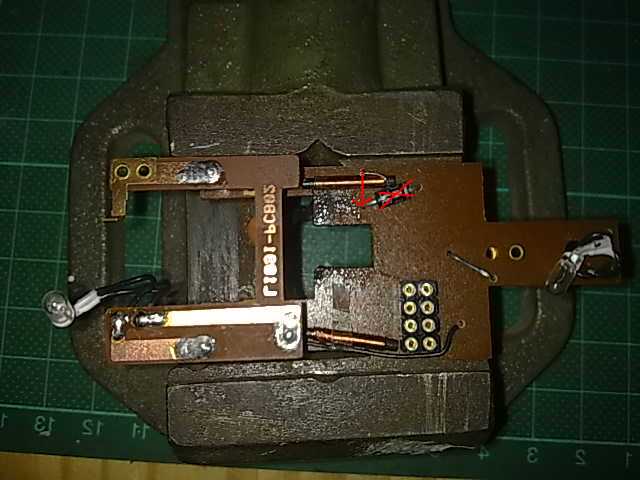

Änderungen an der Platine


Die Diode ist rausgeflogen, weil sie eh überflüssig war und die Drossel wurde umgelötet (sollte in der Zeichnung ganz gut erkennbar sein)

Dann die ganze Lok wieder zusammengebaut (gestern Abend ging das dann doch nicht mehr) und aufs Gleis verfrachtet und siehe da, sie läuft. Vorwärts wie Rückwärts und das Licht leuchtet auch wie es soll

Problem ist also gelöst, danke dür die konstruktive Beteiligung Michael und danke für nen Post Ganzzug.

Grüße
Phil
