Märklin DHG 500 - wo ist das Massekabel?

[Marcus1974]

Hallo MiWuLaner,

ich habe mir die DHG 500 von Märklin aus Startset 29183 in der Bucht gekauft und möchte diese mit Sounddecoder und Powerpack ausrüsten.

Ich dachte eigentlich, dass dies machbar sein sollte, da ich schon die BR 81 (Art 36321) erfolgreich mit ESU Loksound 5 micro und PowerPack bestückt habe.

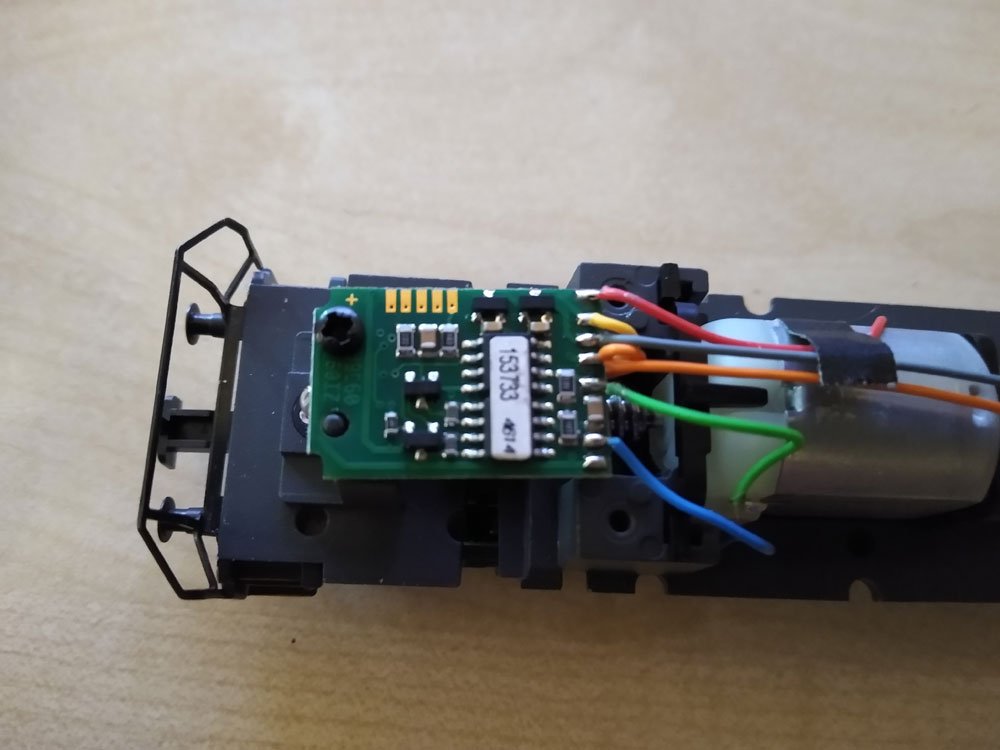

Leider stehe ich gerade wie der Ochs vor dem Berg: das rote Kabel, welches den Decoder mit dem Schleifer verbindet, ist vorhanden, aber das schwarze (NEM) bzw. braune (Märklin) Kabel fehlt, welches den Außenleiter, sprich die Schiene, mit dem Decoder verbindet. Bei der BR81 ist dieses vorhanden. Beim ab Werk verbauten Decoder gibt es diese Verbindung nicht (s. angehängtes Bild)...

Da gibt es nur blau und grün für den Motor, sowie orange, gelb und grau für Licht und Rückleiter. Hatte die Lok schon komplett zerlegt, finde aber keine Verbindung von den Radsätzen zum Decoder.

Kann mir jemand sagen (oder noch besser: zeigen), wo das Kabel angelötet werden muss? Dafür wäre ich wirklich sehr dankbar!

Vielen Dank & viele Grüße
Marcus

[HaNull]

Moin!

Wenn es kein schwarzes Kabel gibt, dann nutze einfach die schwarze Schraube. Es gibt wohl eine Leiterbahn von der Schraube zur unbenutzten Lötstelle am unteren Rand des Fotos - dort wäre das schwarze Kabel angelötet, wenn es nötig wäre.

[Marcus1974]

Hallo Thomas,

vielen Dank für den Tipp - darauf wäre ich nicht gekommen.

Wenn ich mir nach deinem Hinweis den mittlerweile ausgebauten Decoder aber ansehe, erscheint es logisch.

Ich werde es noch heute ausprobieren - nochmals danke!

Viele Grüße
Marcus

[Marcus1974]

Es hat super funktioniert! Vielen Dank für die Hilfe, Thomas

[Ganzzug]

Hallo Marcus

Kann es sein, das da oben Links, wo das + Zeichen ist, unter der Schraube Platinenleitermaterial ist und die Schraube in die Lokmasse geschraubt ist ?

Wenn ja, dann ist das die Masseverbindung (schwarzes oder braunes Kabel)

Hubert

[Marcus1974]

Hallo Hubert,

danke für deinen Tipp. Das ist exakt die Lösung - Thomas und du liegt genau richtig. Ich habe das Decoderkabel einfach an die Schraube gelötet und die Lok fährt wunderbar - mit Sound

Viele Grüße
Marcus

[HaNull]

Kann es sein, das da oben links, wo das "+"-Zeichen ist, unter der Schraube Platinenleitermaterial ist und die Schraube in die Lokmasse geschraubt ist?

Natürlich ist ein metallglänzender Ring unter der Schraube und natürlich wird dort der Massekontakt hergestellt.
Das ist bei Märklin üblich, seit Elektronik Einzug in die analogen Loks (33xx, 34xx, 35xx) gehalten hat.

Ich habe schon mehrfach beim Umrüsten von Loks Kabel an Schrauben gelötet. Man kann natürlich auch eine passende Lötfahne anschrauben.
