Pico BR 101 Digital-Umbau Hilfeeeee!

[marlenko22]

Hallo,

Wollte Fragen wo gibt es Infos an welche Kabel man den Decoder anschliessen muss?

Ich habe schwarz und rot der Lok getrennt und nur dazwischen orange und grau des Decoders an die Schienen und schwarz und rot an schwarz und rot der Lok gelötet. Funktoniert aber nicht. Ich glaube der Decoder ist durchgebrannt.

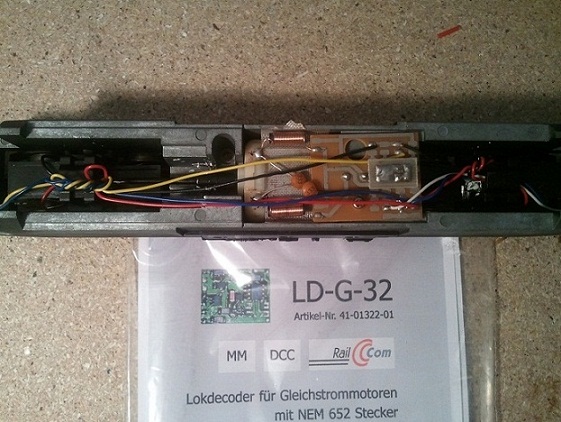

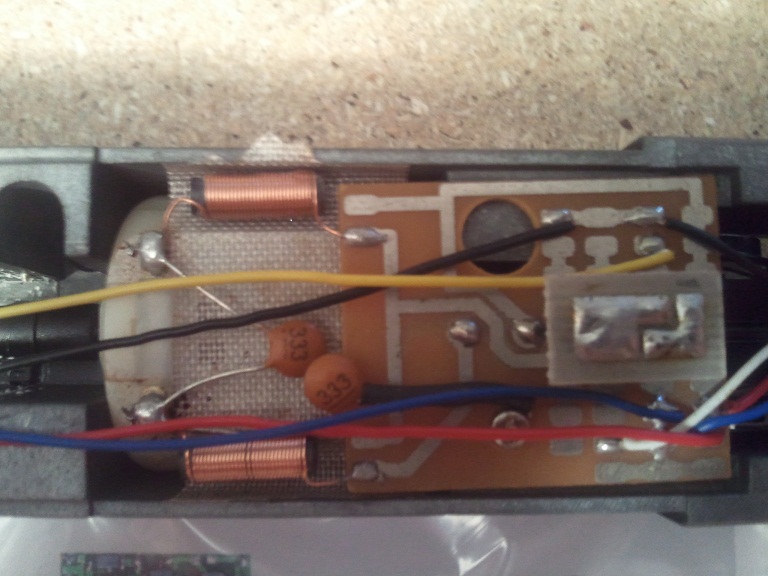

Anbei ein Foto einer 2. neuen Lok.

Danke

[StefanF]

Hallo marlenko22,
kaptaler Fehler. Schwarz und rot gehören an die Stromabnahme. Orange und grau an den Lokmotor. Dem Foto nach zu urteilen hat die Lok ja sogar einen Schnittstellenstecker (8-pol.) Ist wohl besser einen Decoder mit Schnittstellenstecker zu verwenden, dann hast Du das Farbenproblem nicht.
Beste Grüße
Stefan

[marlenko22]

Wo siehst du die einen Schnittstellenstecker?

[Ganzzug]

Hallo

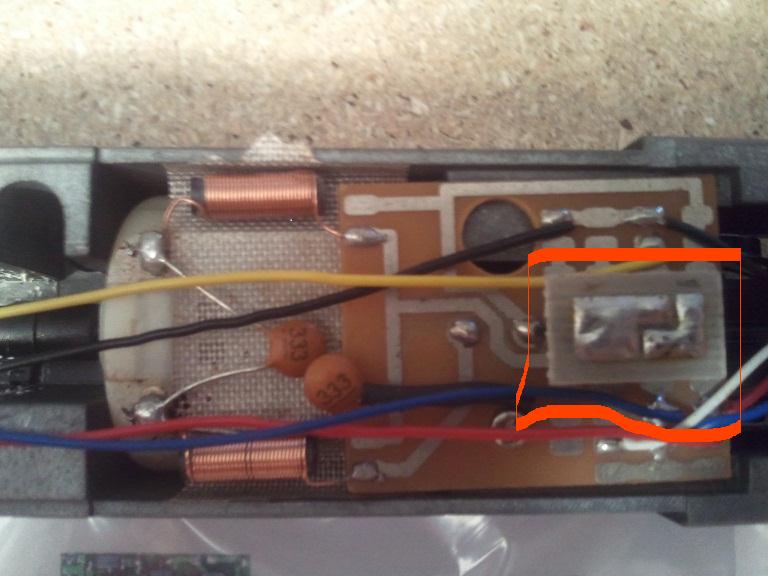

Dieses Teil mit dem Lötzinn an der rechten Kannte der Platine, das ist die Schnittstelle.
Außerdem sehe ich auf den oberen Bild, daß das ein LDG-32 mit Stecker ist.
Also wozu löten ??

Hubert

[StefanF]

Hallo,
was ist denn das rechts im Bild am Ende der Platine. sieht für mich wie eine Abdeckung der Schnittstelle aus. Sollte ich mich irren, dann Entschuldigung. Der Farbcode bei den Kabeln bleibt aber bestehen.
Beste Grüße
Stefan

[marlenko22]

Da ist wirklich ein Stecker unter.

Vielen Dank für eure Hilfe.

Super das es Internet gibt.

[Stephan D.]

.....
Ich glaube der Decoder ist durchgebrannt.
.....

Hallo Namenloser!

Das wäre gut möglich. Aber jeder muß mal Lehrgeld zahlen, wenn man sich vorher nicht Informiert.

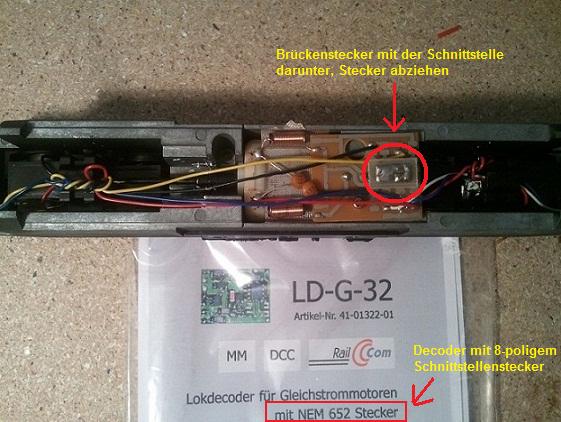

a) die Lok hat eine 8-polige Schnittstelle
b) der Decoder hat (laut Aufdruck auf der Tüte) einen 8-poligen Schnittstellenstecker (=NEM 652)
c) Du hast sinnloserweise einfach Kabel in der Lok und am Decoder zerschnitten und diese zusammengelötet
(und das auch noch falsch)

So, nun flickst Du die Kabel der Lok und des Decoders wieder zusammen, entfernst den Brückenstecker
aus der Schnittstelle (nach oben abziehen) und steckst der Decoderstecker wie in der Lok- und
Decoderanleitung beschrieben ein und testest die Lok erneut. Funktioniert sie dann nicht, hast
Du den Decoder getötet und musst Dir einen Neuen kaufen, denn eine Gewährleistung für selbst
verschuldete Defekte gibt es nicht.


Gruß
Stephan

[Stephan D.]

Da ist wirklich ein Stecker unter......

Das steht aber auch in der Anleitung der Lok, die man vorher auch mal lesen sollte.

Gruß
Stephan

[marlenko22]

Ich habe die 2 Loks von einem Freund, dessen Vater gestorben ist, gekauft. Ohne Karton und Beschreibung. Leider bin ich unterwegs und kann das erst abends testen. Der Decoder ist bestimmt hin, vielleicht auch der Motor. Es hat alles gequalmt und der Decoder war total heiss. Aber der kostet nicht mal 20 €. Das werde ich überleben. Eure Tipps sind viel mehr Wert.

Nochmals Danke.

Heiko

Ich habe noch eine Frage im neuen Thema.

[Stephan D.]

Gut min Jung`....

Also beim nächsten Mal lieber vorher um Rat fragen, als wild drauf los basteln.


Gruß
Stephan

[Martin D.]

Muss man die Anleitung bei dem Piko-Herkules auch lesen bevor man einen Decoder einbaut?
Ich habe den gleichen Decoder verwendet und die ANleitung nicht gelesen.
Was aber hilfreich ist, ist die CV-Tabelle in der Anleitung des Decoders.

Schöne Grüße Martin

[HahNullMuehr]

Nein, Martin,

Anleitungen muss man nicht lesen. Die Hersteller packen sie immer nur mit dazu, damit man was zum drunterlegen hat, wenn man die Lok mal ölen will oder bemalen.

Solltest Du aber doch in der Anleitung lesen wollen, hier ein Tipp von mir:
Das schwarze sind die Buchstaben.

(Hoppla, wer hat denn das Sarkasmo-Tron wieder auf volle Leistung gestellt?)
Gruß

[HaNull]

Muss man die Anleitung bei dem Piko-Herkules auch lesen bevor man einen Decoder einbaut?

Das hängt auch ein wenig von den Vorkenntnissen ab.
Den Blindstecker sollte man beim Digitalisieren als erstes herausziehen ...

[Martin D.]

Das von mir war leichte Ironie.
Ich bin inzwischen soweit, dass ich die Lok auspacken kann und sie sofort losfährt(ich habe also Vorkenntnisse )
Den Blindstecker habe ich sofort gesehen und auch vor dem Digitalisieren rausgezogen.
Was mich allerdings ein bisschen wundert ist, dass auf meinem Stecker noch zwei Dioden oder Ähnliches waren und auf dem oben gezeigten nur Lötstellen.

Schöne Grüße Martin

[HaNull]

Was mich allerdings ein bisschen wundert ist, dass auf meinem Stecker noch zwei Dioden oder Ähnliches waren und auf dem oben gezeigten nur Lötstellen.

Mit Dioden: Luxusversion mit Lichtwechsel.
Ohne Dioden: Economy-Version mit permanentem Rangierlicht.
