Halli hallo liebe Eisenbahngemeinde (oder besser Eisenbahnfreunde? ^^), freue mich, jetzt auch dabei zu sein!
Nachdem ich jetzt wirklich schon seit Stunden am rumsuchen bin und niergends die Antwort auf meine Fragen finde (aber sich hier anscheinend schlaue und nette Leute rumtummeln ), traue ich mich mal einfach, sie zu stellen...
Falls die Fragen schonmal irgendwo beantwortet wurden, habe ich auch nix dagegen, wenn ich einfach dorthin weiter verwiesen werde... aber wirklich genau MEIN Problem hab ich noch nirgends gefunden...
Also es ist so:
Aufgrund eines Krankenhausbesuches meinerseits über Weihnachten, habe ich vor einigen Jahren ein digitales Roco Start-Set geschenkt bekommen. Im laufe der Zeit kamen natürlich etliche Waggons und auch ein 2. Start-Set hinzu, wo ich noch ein paar Schienen nachkaufte und anfing mir ein Modul zu bauen.
Bis jetzt sind wohl alle Schienen soweit verlegt, aber alles ist noch mehr oder weniger im Rohbau . In allen Weichen sind die originalen Roco-Weichenantriebe verbaut! Also laufen und fahren tut eigentlich alles
Mein größter Wunsch ist aber nun, auch ein Stellpult zu haben. Auf der analogen Anlage des Modellbahn-Clubs in dem ich vor ein paar Jahren drinne war (Quelle meiner Inspirationen ^^ ) war das kein Problem; für meine digitale Anlage finde ich aber keine Lösungen bzw. komplizierte Sachen, wo ich teilweise nichts mehr verstehe und mir nicht sicher bin, ob es funktioniert...
...eine erste Frage ist nun, ist es überhaupt möglich ein solches Stellpult mit meinen vorhanden Mitteln zu realisieren? Also zukaufen ist kein großes Problem (solange es im Rahmen bleibt), aber meine digitalen (recht teuren!) Weichenantriebe, sowie das Roco-Route-Control möchte ich weiterhin benutzten!..
Ich möchte mir also NUR zurückgeben lassen, wie die Weichen gestellt sind (...bei über 10-20 Weichen ist der Überblick auf dem Route-Control nicht wirklich da) ...ist das möglich??? Steuerung soll über dem Route-Controll erfolgen...!
da ich euch jetzt erstmal genug zugetextet habe, höre ich jetzt erstmal auf zu fragen , aber ich werde mich bestimmt noch bei weiteren Fragen an euch wenden
Liebe Grüße
Benedikt
Nachdem ich jetzt wirklich schon seit Stunden am rumsuchen bin und niergends die Antwort auf meine Fragen finde (aber sich hier anscheinend schlaue und nette Leute rumtummeln ), traue ich mich mal einfach, sie zu stellen...
Falls die Fragen schonmal irgendwo beantwortet wurden, habe ich auch nix dagegen, wenn ich einfach dorthin weiter verwiesen werde... aber wirklich genau MEIN Problem hab ich noch nirgends gefunden...
Also es ist so:
Aufgrund eines Krankenhausbesuches meinerseits über Weihnachten, habe ich vor einigen Jahren ein digitales Roco Start-Set geschenkt bekommen. Im laufe der Zeit kamen natürlich etliche Waggons und auch ein 2. Start-Set hinzu, wo ich noch ein paar Schienen nachkaufte und anfing mir ein Modul zu bauen.
Bis jetzt sind wohl alle Schienen soweit verlegt, aber alles ist noch mehr oder weniger im Rohbau . In allen Weichen sind die originalen Roco-Weichenantriebe verbaut! Also laufen und fahren tut eigentlich alles
Mein größter Wunsch ist aber nun, auch ein Stellpult zu haben. Auf der analogen Anlage des Modellbahn-Clubs in dem ich vor ein paar Jahren drinne war (Quelle meiner Inspirationen ^^ ) war das kein Problem; für meine digitale Anlage finde ich aber keine Lösungen bzw. komplizierte Sachen, wo ich teilweise nichts mehr verstehe und mir nicht sicher bin, ob es funktioniert...
...eine erste Frage ist nun, ist es überhaupt möglich ein solches Stellpult mit meinen vorhanden Mitteln zu realisieren? Also zukaufen ist kein großes Problem (solange es im Rahmen bleibt), aber meine digitalen (recht teuren!) Weichenantriebe, sowie das Roco-Route-Control möchte ich weiterhin benutzten!..
Ich möchte mir also NUR zurückgeben lassen, wie die Weichen gestellt sind (...bei über 10-20 Weichen ist der Überblick auf dem Route-Control nicht wirklich da) ...ist das möglich??? Steuerung soll über dem Route-Controll erfolgen...!
da ich euch jetzt erstmal genug zugetextet habe, höre ich jetzt erstmal auf zu fragen , aber ich werde mich bestimmt noch bei weiteren Fragen an euch wenden
Liebe Grüße
Benedikt
Hallo Benedikt
Herzlich wilkommen ins Forum.
Wie du schon sicherlich weisst (und auch nicht danach fragst) kannst du der Roco Route Control, sowie die Mäuse zusammen mit ein Lenz system verwenden und auch teilweise mit Lenz module erweitern.
Es ist auch so das du digital steuern aber analog rückmelden kann, also steht dir die Möglichkeit relativ kostengüstig nicht so kompliziert aber mit viele Teile und viel Arbeit eine analoge "Stellpult" zu bauen der die Weichenstellungen zeigen. Wie das gemacht werden kann wissen sie ja im Club.
http://www.peter-brenkmann.de/ehle/fotos_anlage.html
http://www.1zu160.net/scripte/forum/for ... 8&start=75
Es ist ja auch gut das alles noch im Rohbau ist als vielleicht mehrere Verdrahtung für die Rückmeldung erforderlich ist.
Eine andere Möglichkeit ist das du dein Bild mittelst PC zeigen. Dazu brauchst du ein (Roco oder andere) Interface, ein Programm und ein PC mit Bildschirm.
Ich habe auch herumgestöbert und nicht so viele neue Links gefunden.
Hier sind einige Alte. Hast du deine Frage in andere Forums gestellt ?
http://www.miniatur-wunderland.de/commu ... t6414.html
http://stummi.foren-city.de/topic,7618, ... -doof.html
http://forum.atlasrr.com/forum/topic.as ... C_ID=37782
http://www.1zu160.net/scripte/forum/for ... 92&sb1=ddw
Herzlich wilkommen ins Forum.
Dazu schreibe ich: Endlich jemand der von Anfang an alle nötige Informationen hiereinstellt.Eisenbahn-Bene hat geschrieben:da ich euch jetzt erstmal genug zugetextet habe, höre ich jetzt erstmal auf zu fragen ....
Wie du schon sicherlich weisst (und auch nicht danach fragst) kannst du der Roco Route Control, sowie die Mäuse zusammen mit ein Lenz system verwenden und auch teilweise mit Lenz module erweitern.
Es ist auch so das du digital steuern aber analog rückmelden kann, also steht dir die Möglichkeit relativ kostengüstig nicht so kompliziert aber mit viele Teile und viel Arbeit eine analoge "Stellpult" zu bauen der die Weichenstellungen zeigen. Wie das gemacht werden kann wissen sie ja im Club.
http://www.peter-brenkmann.de/ehle/fotos_anlage.html
http://www.1zu160.net/scripte/forum/for ... 8&start=75
Es ist ja auch gut das alles noch im Rohbau ist als vielleicht mehrere Verdrahtung für die Rückmeldung erforderlich ist.
Eine andere Möglichkeit ist das du dein Bild mittelst PC zeigen. Dazu brauchst du ein (Roco oder andere) Interface, ein Programm und ein PC mit Bildschirm.
Ich habe auch herumgestöbert und nicht so viele neue Links gefunden.
Hier sind einige Alte. Hast du deine Frage in andere Forums gestellt ?
http://www.miniatur-wunderland.de/commu ... t6414.html
http://stummi.foren-city.de/topic,7618, ... -doof.html
http://forum.atlasrr.com/forum/topic.as ... C_ID=37782
http://www.1zu160.net/scripte/forum/for ... 92&sb1=ddw
Mit freundlichen Grüßen - Qrt
"Wenigstens einmal muss es vorgekommen sein"
PS:Das Q ist der 17. Buchstabe des lateinischen Alphabets.
http://www.decodeunicode.org/de/u+0051
"Wenigstens einmal muss es vorgekommen sein"
PS:Das Q ist der 17. Buchstabe des lateinischen Alphabets.
http://www.decodeunicode.org/de/u+0051
Hallo
Also ich hab mir aus deinen Text heraus gelesen dass du route kontrool hast aber du jetzt ein stellpult willst. Wenn du route kontrool hast müsstest du schon elektr. antribe und dekoder für die weichen haben.
Also wenn ich in deiner Sitoation wäre würde ich die Weichendekoder und das routcontrool verkaufen. und ein paar schalter kaufen ( ich glaube das die antribe am gleis hängen und von dort denn strom nehmen. oder gehen die mit batterien? weis nicht so genau. ansonsten an einem trafo anschliesen.)
Jetzt noch richtig zusammenlöten und fertig ist es.
Ich würde mich noch beim Händler informieren ob es auch so funktioniren kann. Ich bin mir nur zu 80% sicher
Ich hoffe ich habe dich nicht falsch verstanden.
mfg Sebastian
Also ich hab mir aus deinen Text heraus gelesen dass du route kontrool hast aber du jetzt ein stellpult willst. Wenn du route kontrool hast müsstest du schon elektr. antribe und dekoder für die weichen haben.
Also wenn ich in deiner Sitoation wäre würde ich die Weichendekoder und das routcontrool verkaufen. und ein paar schalter kaufen ( ich glaube das die antribe am gleis hängen und von dort denn strom nehmen. oder gehen die mit batterien? weis nicht so genau. ansonsten an einem trafo anschliesen.)
Jetzt noch richtig zusammenlöten und fertig ist es.
Ich würde mich noch beim Händler informieren ob es auch so funktioniren kann. Ich bin mir nur zu 80% sicher
Ich hoffe ich habe dich nicht falsch verstanden.
mfg Sebastian
Hallo ihr beiden, schonmal Danke für eure Antworten!
okee, und wie? mit den Lenz Modulen?
@ Sesi41:
Jain. ... Also ich möchte NUR eine Stellpultanzeige. Also nix, wo ich umschalten kann, sondern wo nur die Weichenstellungen angezeigt werden!
Also umgeschaltet werden soll am route kontrol, nur weil das arg unübersichtlich ist (vorallem im Schattenbahnhof), möchte ich die zusätzliche Anzeige...[/quote]
oke, dann werd ich mich mal weiter zu den Lenz-Systemen informierenQrt hat geschrieben:Wie du schon sicherlich weisst (und auch nicht danach fragst) kannst du der Roco Route Control, sowie die Mäuse zusammen mit ein Lenz system verwenden und auch teilweise mit Lenz module erweitern.
Es ist auch so das du digital steuern aber analog rückmelden kann
okee, und wie? mit den Lenz Modulen?
Das hab ich auch schon zu Hauf gelesen, aber das möchte ich möglichst vermeiden...Eine andere Möglichkeit ist das du dein Bild mittelst PC zeigen.
@ Sesi41:
Jain. ... Also ich möchte NUR eine Stellpultanzeige. Also nix, wo ich umschalten kann, sondern wo nur die Weichenstellungen angezeigt werden!
Also umgeschaltet werden soll am route kontrol, nur weil das arg unübersichtlich ist (vorallem im Schattenbahnhof), möchte ich die zusätzliche Anzeige...[/quote]
Hallo,
am digitalen Weichenantrieb 42624 brauchst du nichts anschließen. der erhält sein Strom über die Weiche, deshalb auch die beiden Schienenverbinder angelötet, und schaltet dann auf die ihm zugewiesene Adresse.
Das Kabel mit dem Klipp ist nur zum programmieren, Zuweisung der Adresse, und danach nimmst du es wieder ab.
am digitalen Weichenantrieb 42624 brauchst du nichts anschließen. der erhält sein Strom über die Weiche, deshalb auch die beiden Schienenverbinder angelötet, und schaltet dann auf die ihm zugewiesene Adresse.
Das Kabel mit dem Klipp ist nur zum programmieren, Zuweisung der Adresse, und danach nimmst du es wieder ab.
Hallo Benedikt,
mir fallen dazu gerade zwei Lösungen ein. Das eine ist, es gibt für das Lenz/Roco Digitalsystem ein Selbstbauprojekt für eine Stellpult.
http://www.tinet.cat/~fmco/lokmaus_en.html#xbustco
Dabei werden die Weichen mit Kippschaltern gestellt, die auch eine Rückmeldung über die Lage der Weichen geben. Das stimmt dann natürlich nicht mehr mit der realen Position überein, wenn du Weichen über das RouteControl oder die Maus schaltest.
Die andere Möglichkeit ist, du baust in dein Stellpult auch Weichendecoder ein, die du auf die gleiche Adresse wie die Weichenantriebe programmierst. Diese schalten dann dementsprechend die Lampen zur Anzeige der Weichenposition. Ist zwar auch nicht ganz günstig aber es gibt ja auch 8 oder 16 fach Weichendecoder, die sich dafür wohl bestens eignen und die Sache bezahlbarer machen.
Gruß
Michael
mir fallen dazu gerade zwei Lösungen ein. Das eine ist, es gibt für das Lenz/Roco Digitalsystem ein Selbstbauprojekt für eine Stellpult.
http://www.tinet.cat/~fmco/lokmaus_en.html#xbustco
Dabei werden die Weichen mit Kippschaltern gestellt, die auch eine Rückmeldung über die Lage der Weichen geben. Das stimmt dann natürlich nicht mehr mit der realen Position überein, wenn du Weichen über das RouteControl oder die Maus schaltest.
Die andere Möglichkeit ist, du baust in dein Stellpult auch Weichendecoder ein, die du auf die gleiche Adresse wie die Weichenantriebe programmierst. Diese schalten dann dementsprechend die Lampen zur Anzeige der Weichenposition. Ist zwar auch nicht ganz günstig aber es gibt ja auch 8 oder 16 fach Weichendecoder, die sich dafür wohl bestens eignen und die Sache bezahlbarer machen.
Gruß
Michael
Re: Stellpult auf einer digitalen Rocoanlage
Hallo,
habe die selbe Idee wie du, allerdings fehlen auch mir die Ideen. Hast du schon ein Lösung gefunden???
habe die selbe Idee wie du, allerdings fehlen auch mir die Ideen. Hast du schon ein Lösung gefunden???
- Datterich
- Forumane
- Beiträge: 9752
- Registriert: Montag 9. Februar 2004, 14:21
- Wohnort: 100 km südlich Speicherstadt
Stellpult auf einer digitalen Rocoanlage
Hallo und willkommen hier im Forum. Deine Frage betrifft einen Beitrag von Januar 2009, ist also schon ein paar Jahre alt, und der Autor war seit 2011 nicht mehr hier angemeldet.
Freundliche Grüße aus Darmstadt
Datterich
Freundliche Grüße aus Darmstadt
Datterich
Hier trifft man manchmal Leute, die gar keinen Zug vertragen ...
Re: Stellpult auf einer digitalen Rocoanlage
Hallo heliskiing,
ein Glück, dass ich die Forumsbenachrichtigung noch eingeschaltet habe.

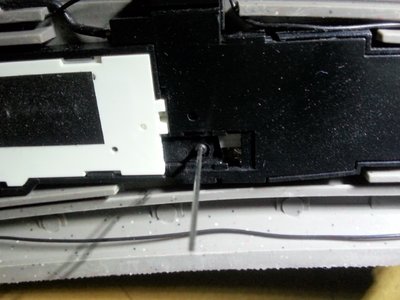

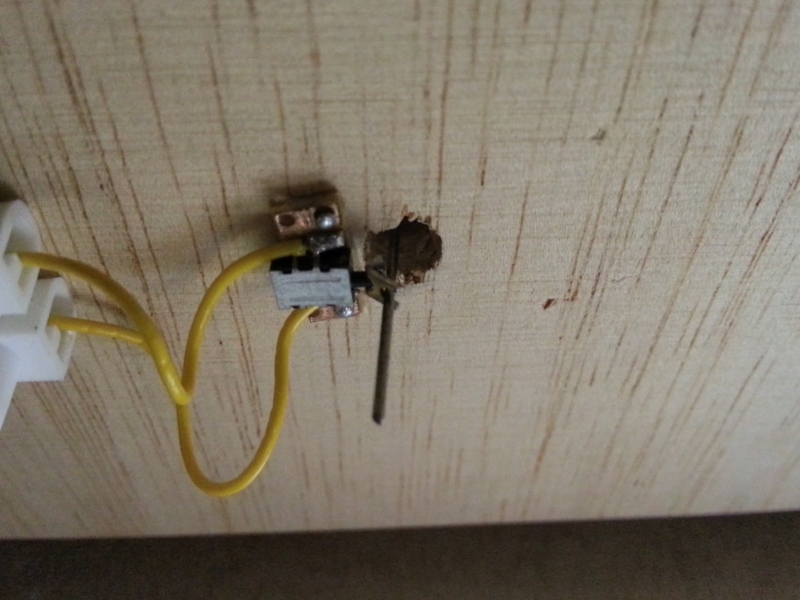

Meine Lösung von 2010 war die folgende (analoge): Ein Federstahldraht betätigt einen Mikroschalter. Der vom Schalter geschlossene Kontakt wird anschließend von einem IC (SN74HCT02N) ausgewertet. Je nachdem ob der Kontakt geschlossen ist leuchtet der grüne oder der rote Kristall einer Duo-LED.

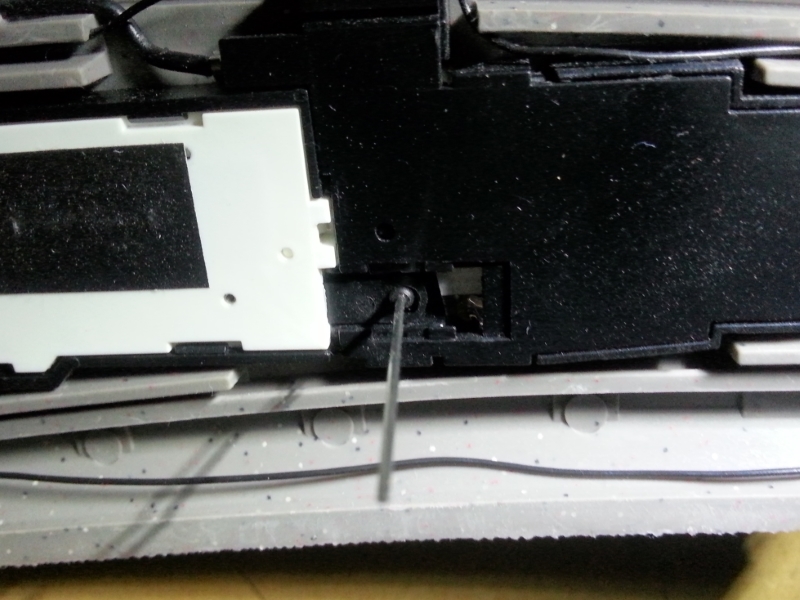

Nochmal ein wenig ausführlicher: In den beweglichen "Nippel", der vom digitalen Antrieb gestellt wird, ist ein kleines Loch gebohrt, in dem der Federstahldraht gesteckt ist. Dieser betätigt auf der Unterseite der Platte einen kleinen Mikroschalter - ich habe einen gesucht, der bereits bei einer möglichst kleinen Kraft reagiert. Da der "Nippel" des Mikroschalters rund war, habe ich mir eine passende Führung aus einem passend gebogenen und zugeschnitten Lötstift gebaut. Der Schalter ist auf einer kleinen Platine angelötet und mit einem der NOR-Gates des IC verbunden. [Die genaue Schaltung ist mir gerade leider nicht mehr geläufig, sollte aber relativ leicht mit Logik-Funktionen reproduzierbar sein].
Es läuft erstaunlicherweise sehr zuverlässig und war 2010 mit meinem Kenntnisstand und dem Wunsch es "analog" mit ICs zu bauen die beste Wahl. Dennoch war es einiges Gefummel - gerade, wenn der Mikroschalter ausgerichtet werden muss.
Heutzutage würde ich einen Mikrocontroller nutzen und mithilfe der IO-Pins alles auslesen und die LEDs passend ansteuern - geringe Programmierkenntnisse vorausgesetzt.
Bei weiteren Fragen, einfach melden!
Liebe Grüße
Benedikt
ein Glück, dass ich die Forumsbenachrichtigung noch eingeschaltet habe.
Meine Lösung von 2010 war die folgende (analoge): Ein Federstahldraht betätigt einen Mikroschalter. Der vom Schalter geschlossene Kontakt wird anschließend von einem IC (SN74HCT02N) ausgewertet. Je nachdem ob der Kontakt geschlossen ist leuchtet der grüne oder der rote Kristall einer Duo-LED.
Nochmal ein wenig ausführlicher: In den beweglichen "Nippel", der vom digitalen Antrieb gestellt wird, ist ein kleines Loch gebohrt, in dem der Federstahldraht gesteckt ist. Dieser betätigt auf der Unterseite der Platte einen kleinen Mikroschalter - ich habe einen gesucht, der bereits bei einer möglichst kleinen Kraft reagiert. Da der "Nippel" des Mikroschalters rund war, habe ich mir eine passende Führung aus einem passend gebogenen und zugeschnitten Lötstift gebaut. Der Schalter ist auf einer kleinen Platine angelötet und mit einem der NOR-Gates des IC verbunden. [Die genaue Schaltung ist mir gerade leider nicht mehr geläufig, sollte aber relativ leicht mit Logik-Funktionen reproduzierbar sein].
Es läuft erstaunlicherweise sehr zuverlässig und war 2010 mit meinem Kenntnisstand und dem Wunsch es "analog" mit ICs zu bauen die beste Wahl. Dennoch war es einiges Gefummel - gerade, wenn der Mikroschalter ausgerichtet werden muss.
Heutzutage würde ich einen Mikrocontroller nutzen und mithilfe der IO-Pins alles auslesen und die LEDs passend ansteuern - geringe Programmierkenntnisse vorausgesetzt.
Bei weiteren Fragen, einfach melden!
Liebe Grüße
Benedikt
Re: Stellpult auf einer digitalen Rocoanlage
Hallo Benedikt,
danke für deine Antwort. Werde versuchen deine Lösung umzusetzen.
lg
helli
danke für deine Antwort. Werde versuchen deine Lösung umzusetzen.
lg
helli
