Triebwagen Kurzschluss
-
- Forumsgast
- Beiträge: 4
- Registriert: Mittwoch 3. Januar 2018, 17:43
Triebwagen Kurzschluss
Hallo zusammen,
ich habe mir einen gebrauchten LINT-Triebzug von Mehano mit digitaler Schnittstelle gekauft. Ich habe ihn 3 Runden gefahren, dann hat er sich auf einer Weiche verhakt. Als ich ihn richten wollte gab es anscheinend einen Kurzschluss. Es gab einen kleinen Knall, Qualm und einen Funken. Danach fuhr er nicht mehr. Ich habe das Gehäuse abgenommen und Strom an den Motor angelegt. Der Motor funktioniert einwandfrei, obwohl die Funken vom Motor kamen, was man an den Spuren im Gehäuse und am Motor erkennen kann. Legt man Strom an den Seitenschleifern an, die wohl der Grund für das Verhaken waren, gibt es keine Reaktion. Legt man den Strom direkt an der Platine an, funktioniert das Licht. Legt man Strom an das Soundmodul an, gibt es 'Geräusche' von sich. Ich stehe gerade vor einem Rätsel, wo sich der Defekt befindet. Kann mir jemand weiterhelfen? Ich würde mich sehr darüber freuen.
Grüße
Jens
ich habe mir einen gebrauchten LINT-Triebzug von Mehano mit digitaler Schnittstelle gekauft. Ich habe ihn 3 Runden gefahren, dann hat er sich auf einer Weiche verhakt. Als ich ihn richten wollte gab es anscheinend einen Kurzschluss. Es gab einen kleinen Knall, Qualm und einen Funken. Danach fuhr er nicht mehr. Ich habe das Gehäuse abgenommen und Strom an den Motor angelegt. Der Motor funktioniert einwandfrei, obwohl die Funken vom Motor kamen, was man an den Spuren im Gehäuse und am Motor erkennen kann. Legt man Strom an den Seitenschleifern an, die wohl der Grund für das Verhaken waren, gibt es keine Reaktion. Legt man den Strom direkt an der Platine an, funktioniert das Licht. Legt man Strom an das Soundmodul an, gibt es 'Geräusche' von sich. Ich stehe gerade vor einem Rätsel, wo sich der Defekt befindet. Kann mir jemand weiterhelfen? Ich würde mich sehr darüber freuen.
Grüße
Jens
Re: Triebwagen Kurzschluss
Moin,
so wie es ausschaut, hast Du den Fehler schon gefunden. Prüfe den richtigen Sitz der Radschleifer.
so wie es ausschaut, hast Du den Fehler schon gefunden. Prüfe den richtigen Sitz der Radschleifer.
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
-
- Forumsgast
- Beiträge: 4
- Registriert: Mittwoch 3. Januar 2018, 17:43
Re: Triebwagen Kurzschluss
Hallo Günni,
danke für die schnelle Antwort. Müsste dann der Motor nicht funktionieren, wenn ich Strom an die Platine anlege? Macht er leider nicht. Nur das Licht geht.

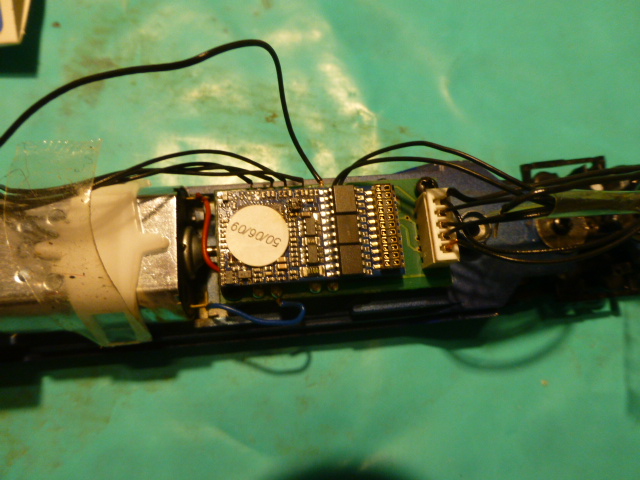

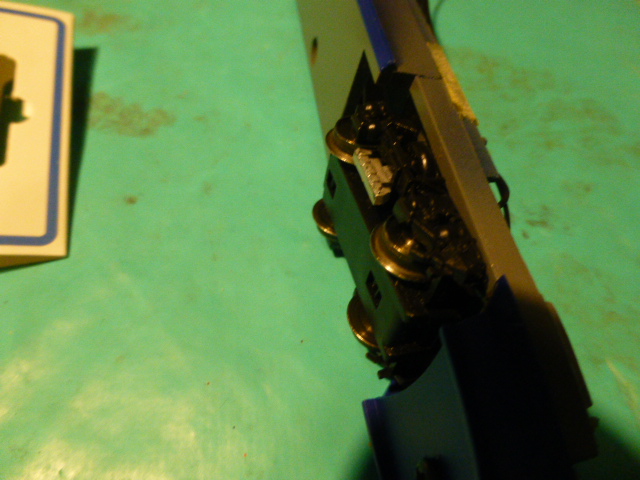

Ich habe einmal die Platine und den Schleifer fotografiert. Vielleicht hilft das weiter.
Grüße
Jens
danke für die schnelle Antwort. Müsste dann der Motor nicht funktionieren, wenn ich Strom an die Platine anlege? Macht er leider nicht. Nur das Licht geht.
Ich habe einmal die Platine und den Schleifer fotografiert. Vielleicht hilft das weiter.
Grüße
Jens
Re: Triebwagen Kurzschluss
Moin Jens,
schau mal nach der Verbindung von den Radschleifern zum Decoder. Da wird etwas abgeraucht sein. Natürlich kann auch der Decoder in den ewigen Jagdgründen sein, aber prüfe erst die Verbindung dort hin.
schau mal nach der Verbindung von den Radschleifern zum Decoder. Da wird etwas abgeraucht sein. Natürlich kann auch der Decoder in den ewigen Jagdgründen sein, aber prüfe erst die Verbindung dort hin.
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- Stephan D.
- Forumane
- Beiträge: 4399
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: Triebwagen Kurzschluss
Hallo Jens!
Ich tippe auf einen durchgebrannten Decoder. Das Bauteil rechts oben am Decoder (etwa 2 Uhr Position) sieht verschmort aus.
Gruß
Stephan
Ich tippe auf einen durchgebrannten Decoder. Das Bauteil rechts oben am Decoder (etwa 2 Uhr Position) sieht verschmort aus.
Gruß
Stephan
