Umrüstung von Profi-Gleis-Weichen auf Servo-Antrieb

[jande]

Hallo,

nachdem ich hier im Forum auf die Möglichkeit aufmerksam geworden bin, Weichen über Servos digital zu steuern, habe ich mir Gedanken darüber gemacht, wie ich das bei meinen Profi-Gleis-Weichen am besten realisieren könnte. Anbei mal eben die von mir gefundene Lösung. Vielleicht interessiert es ja den ein oder anderen von Euch:

Beim Umbau waren mir vor allem folgende Dinge wichtig: Zum einen sollten die Weichen nach dem Umbau betriebssicher schalten. Aus optischen Gründen sollten sie darüber hinaus zwei Kriterien erfüllen: Zum einen sollte der Stellvorgang nicht von der Seite, sondern "von unten" durchzuführen sein, um den Federstahldraht unsichtbar zu halten. Außerdem sollten die doch wenig ansprechenden, seitlich angebrachten Stellhebel verschwinden.

Nach einigem Probieren fand ich eine recht praktikable Lösung, die allerdings irreversibel ist. Die Weiche lässt sich also nicht in ihren originalen Betriebszustand zurückversetzen. Das war mir aber gleichgültig.

Zunächst entfernte ich den Stellhebel an der Weiche durch sanftes Herausziehen. Das ist von Fleischmann auch so vorgesehen und problemlos zu bewerkstelligen. Danach öffnete ich die an der Unterseite der Weiche angebrachte Abdeckung, indem ich die Rastnasen öffnete. Entfernt man die Abdeckung, gibt das den Blick auf das "Innenleben" der Weiche frei, das bis auf die Stellschwelle vollständig entfernt wird.

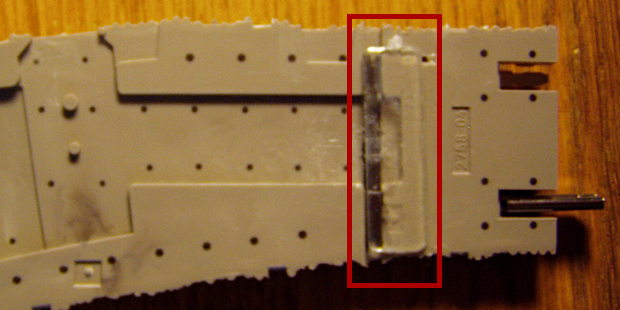

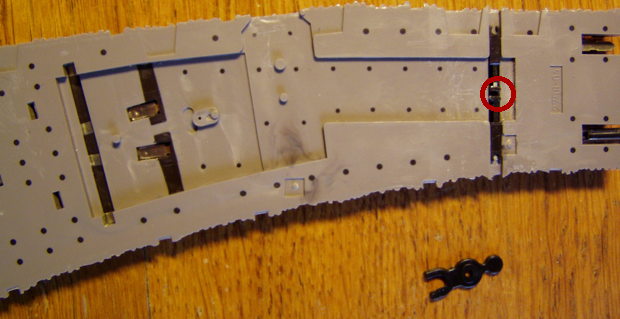

Die Stellschwelle selbst verfügt über eine kleine Einkerbung (Anhang 1; rot umrandet), die alleine jedoch nicht ausreicht, um den Stelldraht sicher zu führen. Deshalb habe ich den Raum zwischen Weichenanfang und Stellschwelle mit einem Stück Plastik verklebt, so dass zwischen Stellschwelle und Weichenanfang ein Hohlraum entsteht. Dabei ist darauf zu achten, dass das Stück Plastik bündig über (!) die Stellschwelle gelegt wird (vgl. Anhang 2), die Stellschwelle selbst aber nicht mit dem Plastik verklebt wird.

Nun kann ein im 90-Grad-Winkel gebogener Stelldraht problemlos durch die in der Stellschwelle angebrachte Einkerbung in Richtung Weichenanfang führen. Das zusätzlich angebrachte Plastikteil verhindert das Herausrutschen oder "Verdrehen" des Stelldrahtes bei mir bislang zuverlässig.

[andrea80796]

Toll, genau was ich suche!

Sehe ich es recht, dass das extra Stück Plastik (oder was immer, Holz ginge wohl auch?) nur dazu dient, den Draht sicherer zu führen/halten, aber selbst nicht auf der Stellschwelle aufliegen soll?
Danke andi

[jande]

Hallo, andi,

ja, genau. Es geht nur darum, dass der Draht nicht "rausflutscht".

Beste Grüße,

Jan

[andrea80796]

Hi Jan,

das probier ich am WE!
Vielen Dank!

andi

[jande]

Gerne.

Noch ein Tipp: Ich hatte den Servo seinerzeit nicht direkt unter der Stellschwelle, sondern daneben platziert. Dann habe ich den Federstahldraht durch eine Lüsterklemme vom Servo zur Stellschwelle geführt. Dadurch hatte ich ein wenig mehr "Spiel" hinsichtlich der Länge des Drahtes, und die Einstellung des Servos war leichter. Wenn ich mich recht erinnere, schalteten die Weichen dadurch auch ruhiger.

[andrea80796]

bin bein pfriemeln... danke!

[digital-mc]

Hi Jan,

das probier ich auch danke dir viellll mals !!

[Sporty]

Hallo Leute, das ist mein erster Beitrag und vielen Dank für den Tipp. Ich benutze auch das Fleischmann Profi-Gleis, und werde die Weiche auch ausräumen, aber dann ein 0,9mm Loch durch die Stellschwelle bohren und den Servo dann genau darunter platzieren. Nur ob die Servos dauerhaft schalten bin ich noch nicht sicher. Die Option einer Handweiche entfäll ja in Zukunft.
Viele Grüße Günter
