waichenlicht funktioniert nicht

[nikiboy]

seit ich ein delta controll 6604 habe funktionieren die Lichter meiner Waichen nicht mehr. Egal ob ich die beiden Kabel dafür (Gelb, Braun) an meinen Trafo 6647 oder hinten an das delta controll an die eingänge 1,2 anschließe funktioniert es nicht. Ausser wenn ich es hinten an den Trafo hänge und nur ein bisschen aufdrähe fangen sie ganz doll an zu leuchten und zu flackern, und der trafo fängt an zu brummen.

[HaNull]

Der gelbe Anschluss des Trafos ist richtig.

Ist das Delta Control auch richtig angeschlossen? 0 an die Schienen, B an den Mittelleiter?

[nikiboy]

ja ich hab 0 und B an die gleise geschlossen muss ich was an 1 und 2 anschließen? Und wo schließ ich die Kabel für die weichen an?

[HaNull]

Weichenbeleuchtung wird an gelb und braun des Trafos angeschlossen.
Sollte dann unabhängig von der Trafostellung leuchten.

An I und II kann ein Drehregler Delta Pilot 6605 zum Steuern einer weiteren Lok angeschlossen werden.

[nikiboy]

Weichenbeleuchtung wird an gelb und braun des Trafos angeschlossen.
Sollte dann unabhängig von der Trafostellung leuchten.

An I und II kann ein Drehregler Delta Pilot 6605 zum Steuern einer weiteren Lok angeschlossen werden.

dann geht das licht aber nur wenn ich das gelbe kabel des delta controlls nicht anschließe

[HaNull]

Kannst Du denn mittlerweile Züge fahren mit dem Delta Control?
Oder ist das Delta Control vielleicht defekt (interner Kurzschluss)?

[nikiboy]

Kannst Du denn mittlerweile Züge fahren mit dem Delta Control?
Oder ist das Delta Control vielleicht defekt (interner Kurzschluss)?

ja ich kann meine züge fahren mit dem controll

[Stephan D.]

Hallo!

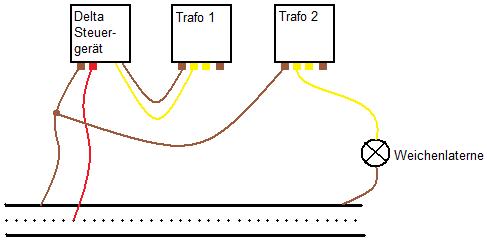

Ein Bild sagt mehr als 1000 Worte.

Gruß
Stephan

[nikiboy]

Hallo!

Ein Bild sagt mehr als 1000 Worte.

Gruß
Stephan

jetzt funktioniert es

Danke, Nikiboy
