Anschluss 8fach-Relaiskarte

[Hobby Eisenbahner]

Hallo,
Ich habe mir heute eine 8fach-Relaiskarte von Conrad besorgt.

http://www.conrad.de/ce/de/product/1977 ... view1&rb=1

Das Problem:
Ich will hiermit die Lampen in den Häusern EIN/Aus schalten. Die Lampen haben aber (wie immer) zwei Kabel, die Relais haben aber jeweils drei Eingänge (NC C NO). Wie muss ich das jetzt anschließen?

Gruß,
Hobby Eisenbahner

[günni]

Moin,
Seite 11 der Bedienungsanleitung steht:
NO = Schließerkontakt
NC = Öffnerkontakt
C = Gemeinsamer Anschluss

[Hobby Eisenbahner]

Moin,
Seite 11 der Bedienungsanleitung steht:
NO = Schließerkontakt
NC = Öffnerkontakt
C = Gemeinsamer Anschluss

Ja, das habe ich auch gelesen, hilft mir aber nicht weiter, weil ich nicht weiß wo ich dann die dritte Leitung an der Lampe anbringen soll.

Kannst du mir das vielleicht mal genauer erläutern?

Gruß,
Hobby Eisenbahner

Ps: Bin nicht ganz der Profi auf dem Gebiet;)

[günni]

Moin,
C an plus,
NO an Lampe,
anderer Anschluß der Lampe an minus.
NC bleibt frei

[Hobby Eisenbahner]

Moin,
C an plus,
NO an Lampe,
anderer Anschluß der Lampe an minus.
NC bleibt frei

Hallo,
ok, wenn ich das richtig verstehe kommt noch ein Trafo dazu mit + und -. Wobei c an Plus des Trafos kommt, NO mit einem Kabel direkt zu der Lampe und das andere Kabel der Lampe an Minus. Ist das so dann richtig?

Gruß,
Hobby Eisenbahner

[günni]

Moin,
ich habe Plus und Minus zur Verdeutlichung gewählt.
Betrachte das Relais als Umschalter, der der als Einschalter benutzt wird. Also entfällt ein Relaisanschluß.

Betrachten wir die Sekundärwicklung (Niederspannungsausgang) des Trafos. Da sind 2 Anschlüsse.
Vereinfacht gesagt: Einer oben und einer unten. Da es beim Trafo kein Plus und Minus gibt, er arbeitet ja mit Wechselspannung, ersetze in meiner ersten Beschreibung plus durch oben und minus durch unten.

[Hobby Eisenbahner]

Moin,
ich habe Plus und Minus zur Verdeutlichung gewählt.
Betrachte das Relais als Umschalter, der der als Einschalter benutzt wird. Also entfällt ein Relaisanschluß.

Betrachten wir die Sekundärwicklung (Niederspannungsausgang) des Trafos. Da sind 2 Anschlüsse.
Vereinfacht gesagt: Einer oben und einer unten. Da es beim Trafo kein Plus und Minus gibt, er arbeitet ja mit Wechselspannung, ersetze in meiner ersten Beschreibung plus durch oben und minus durch unten.

Also:

Den Trafo an der Platine angeschlossen(rechts, da wo +/- steht).
Dann oben an den Relais
NC: Entfällt
C: oben an Lampe an Minus???
NO: an Plus?

Irgendwas stimmt da nicht, ich versuche das morgen nochmal. Ein Schaltplan wäre nicht schlecht mit einer angeschlossenen Lampe... Wenn du sowas hast wäre das nett wenn du es mir mal schickst, sonst zeichne ich morgen ma einen zur Kontrolle.

Hobby Eisenbahner

[günni]

Moin,
HALT
Ich sprach nur von den Relaiskontakten und nicht von der Spannungsversorgung der Platine!

Ich habe keine Schaltung! Die muss ich erst anfertigen! Auch habe ich die Platine nicht.

[Hobby Eisenbahner]

Moin,
HALT
Ich sprach nur von den Relaiskontakten und nicht von der Spannungsversorgung der Platine!

Ich habe keine Schaltung! Die muss ich erst anfertigen! Auch habe ich die Platine nicht.

Hallo,
ok. Würdest du mir denn eine Schaltung anfertigen? Wäre echt super, super nett.

Gruß,
Hobby Eisenbahner

[Stephan D.]

.....
Den Trafo an der Platine angeschlossen(rechts, da wo +/- steht).
.....

Wenn man Pech hat ist die Relaiskarte nun defekt, da Trafos in der Regel Wechselspannung abgeben und manche Elektronikbauteile dies gar nicht mögen.

Gruß
Stephan

[Hobby Eisenbahner]

.....
Den Trafo an der Platine angeschlossen(rechts, da wo +/- steht).
.....

Wenn man Pech hat ist die Relaiskarte nun defekt, da Trafos in der Regel Wechselspannung abgeben und manche Elektronikbauteile dies gar nicht mögen.

Gruß
Stephan

Hallo,
ich habe die bereits schon einmal am Pc angeschlossen und schalten tun die Relais. Ich muss nur jetzt verstehen, wie ich da die Lampe anschließen muss.

Habs aber auch mit Gleichstrom gemacht

Gruß,
Hobby Eisenbahner

[günni]

Moin,

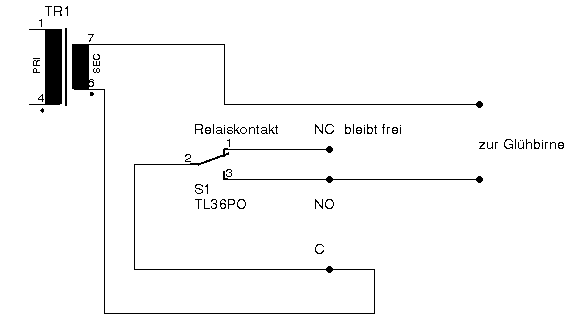

ich hoffe, es wird nun klar.
Es ist nur ein Kontakt dargestellt.

[Hobby Eisenbahner]

Moin,
ich hoffe, es wird nun klar.
Es ist nur ein Kontakt dargestellt.

Ok, das verstehe ich schon, nur C ist ja bei dir nach hinten angeschlosse. Da ist bei mir die Platine wo ich nichts verändern kann. Am einen Ende sind die beiden Anschlüsse für den Gleichstrom und auf der anderen Seite Sind in der Reihenfolge:

NC
C
No

Hier kann ich jeweils die Kabel hineinstecken.

Aber trotzdem schon mal vielen Dank für die Mühe.

Gruß,
Hobby Eisenbahner

[Holger s]

Moin,
ich habe Plus und Minus zur Verdeutlichung gewählt.
Betrachte das Relais als Umschalter, der der als Einschalter benutzt wird. Also entfällt ein Relaisanschluß.

Betrachten wir die Sekundärwicklung (Niederspannungsausgang) des Trafos. Da sind 2 Anschlüsse.
Vereinfacht gesagt: Einer oben und einer unten. Da es beim Trafo kein Plus und Minus gibt, er arbeitet ja mit Wechselspannung, ersetze in meiner ersten Beschreibung plus durch oben und minus durch unten.

Also:

Den Trafo an der Platine angeschlossen(rechts, da wo +/- steht).
Dann oben an den Relais
NC: Entfällt
C: oben an Lampe an Minus???
NO: an Plus?

Irgendwas stimmt da nicht, ich versuche das morgen nochmal. Ein Schaltplan wäre nicht schlecht mit einer angeschlossenen Lampe... Wenn du sowas hast wäre das nett wenn du es mir mal schickst, sonst zeichne ich morgen ma einen zur Kontrolle.

Hobby Eisenbahner

Ich glaube die Karte ist für deine zwecke nicht geeignet die Anschlüsse stimmen so nun mußt du das ganze mit dem PC verbinden Entweder über RS232 sprich com Anschluss oder über USB. Der PC übernimmt die Steueung deer Relais ohne PC geht das nicht

[Hobby Eisenbahner]

Moin,
ich habe Plus und Minus zur Verdeutlichung gewählt.
Betrachte das Relais als Umschalter, der der als Einschalter benutzt wird. Also entfällt ein Relaisanschluß.

Betrachten wir die Sekundärwicklung (Niederspannungsausgang) des Trafos. Da sind 2 Anschlüsse.
Vereinfacht gesagt: Einer oben und einer unten. Da es beim Trafo kein Plus und Minus gibt, er arbeitet ja mit Wechselspannung, ersetze in meiner ersten Beschreibung plus durch oben und minus durch unten.

Das läuft schon über den Pc. Die Led schaltet auch ein und aus, während man auch das Relais hört.
Nur wenn ich das eine Ende der Lampe bei NO rein stecke und das andere bei C geht die Lampe nicht an. Andersherum hab ichs auch schon probiert.

Gruß,
Hobby Eisenbahner
Also:

Den Trafo an der Platine angeschlossen(rechts, da wo +/- steht).
Dann oben an den Relais
NC: Entfällt
C: oben an Lampe an Minus???
NO: an Plus?

Irgendwas stimmt da nicht, ich versuche das morgen nochmal. Ein Schaltplan wäre nicht schlecht mit einer angeschlossenen Lampe... Wenn du sowas hast wäre das nett wenn du es mir mal schickst, sonst zeichne ich morgen ma einen zur Kontrolle.

Hobby Eisenbahner

Ich glaube die Karte ist für deine zwecke nicht geeignet die Anschlüsse stimmen so nun mußt du das ganze mit dem PC verbinden Entweder über RS232 sprich com Anschluss oder über USB. Der PC übernimmt die Steueung deer Relais ohne PC geht das nicht

[günni]

Moin,
was sollen die Fullquote-Postings??

[Kai Eichstädt]

Moin,

... oder anders gefragt: was soll der eigene Text im Zitat eines anderen Schreibers?

Gruß
Kai, der das unverständlich und verwirrend findet...

[Der kleine Modelbahner]

Also die Reihenfolge ist völlig egal.

Das kann man quasi als "zeichnerische Freiheit" verbuchen.
Du musst ein wenig versuchen das gezeichnete zu lesen.
Ich weiß zwar nicht wie alt du bist, aber ein wenig Physik-Grundlagen aus einer allgemeinbildenden Schule hast du doch bestimmt.

Also wenn du dir jetzt einen einfachen Stromkreis mit einer Batterie vorstellst,dann verbindest du im einfachsten Fall +Batterie mit +Lampe und -Batterie mit -Lampe.

So nun haste deine Relaiskarte die 8 Relais a ein Wechslerkontakt bereitstellt.

weiter gehts:
jetzt schließt du dein +Batterie/Trafo (Spannungsquelle) an den "C" kontakt des Wechslers an der Relaiskarte und den "NO" des Wechslers an deine "Lampe+".
So nun noch -Batterie/Trafo (Spannungsquelle) mit -Lampe verbinden.

Fertig.

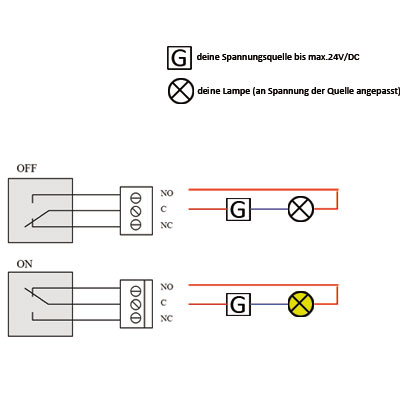

Vlt verstehst du diese Zeichnung besser.(Ist aber genau das gleiche wie von Günni dargestellt)
