Beleuchtung Zug LED
-
- Stammgast
- Beiträge: 53
- Registriert: Samstag 22. September 2018, 11:40
Beleuchtung Zug LED
Hallo Zusammen, kurze Frage als Elektronik Nichtswisser. Wollte vom Schleiferstrom über einen Gleichrichter an den ich einen Kondensator anlöten möchte, über einen 480 Ohm Wiederstand , rote und weisse Leds, für die Zugbeleuchtung anschliessen . Funktioniert das so und wie wird dieser Kondensator angeschlossen, damit er den Strom ausgleicht, wenn er mal weg ist, Danke und Gruß, Mike
Re: Beleuchtung Zug LED
Moin,
Gleichrichter:
~~ an Schleifer und Rahmen, also ein ~ an den Schleifer und ein ~ an den Rahmen
+ an + vom Elko
- an - vom Elko
+ an den Widerstand (ohne e hinter dem i) andere Seite des Widerstandes an + der LED
- an Minus der LED
Widerstand 2200 Ohm
Die LED muss NICHT mit 20mA betrieben werden, 5mA reichen bei Weiß und für rot darf es weniger sein (2mA).
Gleichrichter:
~~ an Schleifer und Rahmen, also ein ~ an den Schleifer und ein ~ an den Rahmen
+ an + vom Elko
- an - vom Elko
+ an den Widerstand (ohne e hinter dem i) andere Seite des Widerstandes an + der LED
- an Minus der LED
Widerstand 2200 Ohm
Die LED muss NICHT mit 20mA betrieben werden, 5mA reichen bei Weiß und für rot darf es weniger sein (2mA).
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
-
- Stammgast
- Beiträge: 53
- Registriert: Samstag 22. September 2018, 11:40
Re: Beleuchtung Zug LED
Hallo Günni, danke für die Antwort. So hatte ich mir das ja auch gedacht. Nur verstehe ich nicht wirklich , wie das mit dem Kondensator funktioniert. Habe jeweils Plus und Minus Beinchen. Wenn ich da das Minuskabel und Pluskabel vom Gleichrichter anlöte, löte ich an dieser Stelle dann auch zusätzlich direkt den Wiederstand und das Minuskabel zur LED an, oder wo kommt diese Weiterleitung am Kondensator hin ? Danke und Gruß, Mike
Re: Beleuchtung Zug LED
Moin,
ja. Ok ok, Foto folgt Morgen Abend
ja. Ok ok, Foto folgt Morgen Abend
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Beleuchtung Zug LED
Moin,

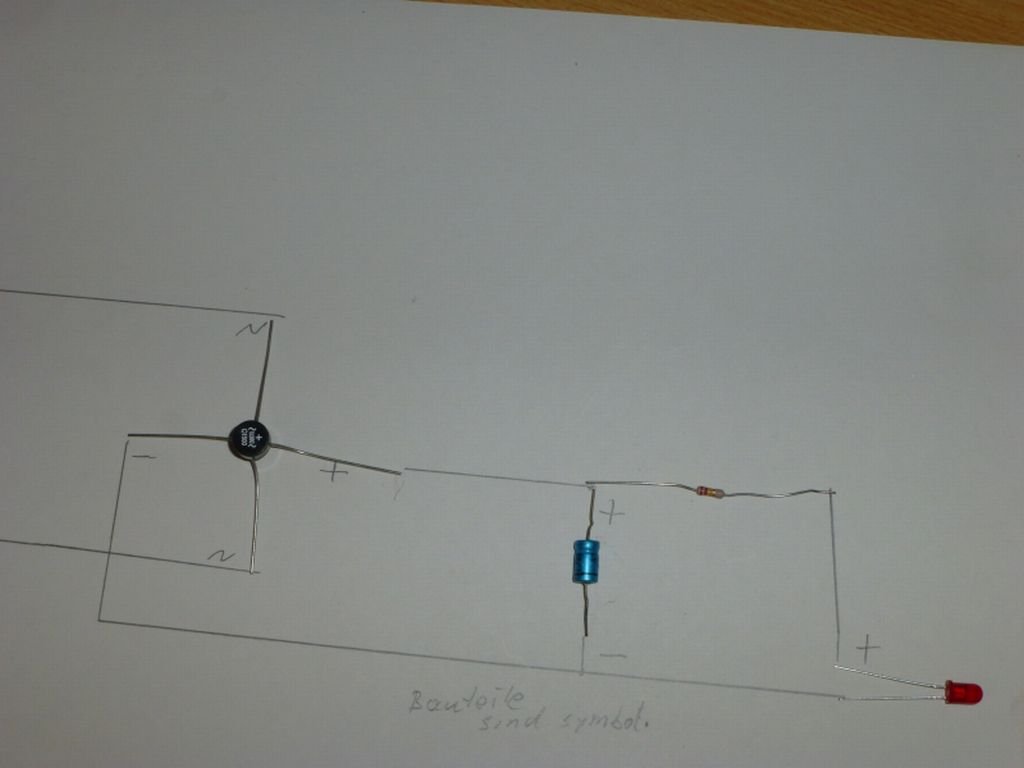

hier ist das Knipsmachwerk.
Eventuell ablesbare Bauteilwerte sind ungültig. Hier ging es nur um die symbolische Darstellung.
hth
hier ist das Knipsmachwerk.
Eventuell ablesbare Bauteilwerte sind ungültig. Hier ging es nur um die symbolische Darstellung.
hth
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
-
- Stammgast
- Beiträge: 53
- Registriert: Samstag 22. September 2018, 11:40
Re: Beleuchtung Zug LED
Hallo Günni, vielen Dank. Werde das mal auf einer Lochrasterplatine ausprobieren. VG Mike
Re: Beleuchtung Zug LED
Moin,
gerne geschehen, viel Erfolg.
gerne geschehen, viel Erfolg.
Gruß vom N-Bahner GüNNi
