Blinker ohne Car-System

[TheFloh]

Hallo Meber,

ich bin auf der Suche nach einfachen Schaltungen oder einem Chip mit dem ich ein Auto blinken lassen kann z.B. Warnblinker.

Ich habe mich hier schon etwas durchgelesen und bei meinem Glück auch die Antwort bestimmt überlesen aber ich habe nur Lösungen mit dem Car System gefunden, da ich erstmal klein anfangen will, bin ich auf der Suche nach einer Lösung ohne Car-System und möglichst kostengünstig da ich nur ein Azubi bin.


Danke für eure Hilfe
Florian

[HahNullMuehr]

Moin Florian,

google mal nach
astabile Kippstufe oder Multivibrator.

So was hat man aus 4 Widerständen, zwei Kondensatoren zwei Transistoren und für 50 Pfennig altem Draht flott zusammengelötet. Bauteilekosten: nicht der Rede wert.
Die Luxus-Version beinhaltet den IC 555, der auch für ganz kleines Geld zu haben ist.

Mit etwas gutem Willen passt die Schaltung auf ein Briefmarken-großes Stück Platine, und damit in fast alle Fahrzeuge in Baugröße H0 (falls Du kein Kabel von außen zuführen möchtest).

Zur Dimensionierung der Bauteile wirst Du Dich etwas in die Materie einlesen müssen, da die Blinkfrequenz sich durch Verändern der Bauteilwerte in weiten Grenzen regulieren lässt.

Gruß

[günni]

Moin,

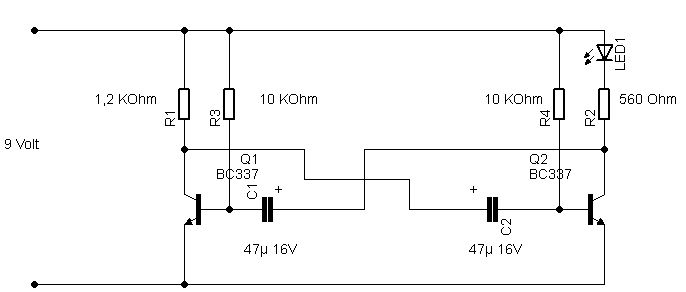

hier hast Du eine Blinkschaltung. Soll es ein Wechselblinker sein, dann ersetze R1 durch einen Widerstand von 560 Ohm mit in Reihe geschalteter LED. (wie auf der rechten Seite mit R2 dargestellt) C1 und C2 sind Elkos.
Beim Versorgungsspannungseingang 9V ist Plus oben.

[TT-Toni]

Also wenn es etwas fertig konfektioniertes an Bauteilen sein soll, kein DCCar Decoder o.ä. und das Budget nicht zu sehr belasten soll, dann schaue bestenfalls mal hier nach...
http://www.conrad.de/ce/de/product/1916 ... hnik_preis
oder auch
http://www.conrad.de/ce/de/product/2166 ... hnik_preis

Die Dinger sollten eigentlich auch überall in ein Fahrzeug reinpassen und Du benötigst nur die beiden Kabel/Drähte für die Spannungsversorgung der einzelnen Fahrzeuge an betreffenden Stellen auf der Anlage...

[TheFloh]

Ich danke euch für die schnelle Hilfe.


LG Florian

[TT-Toni]

Na dann versuche mal dein Glück.
Wir sind schon gespannt auf Bilder vom Endergebnis
