Containergreifer selber bauen ?

[Keller]

Moin,
ich wollte mal fragen ob irgendjemand weiß oder weiß wo es im Internet steht ,
wie man einen automatischen Containergreifer für eine H0 Kran bauen kann.
Wäre schön wenn es ohne Magnet ginge da ich dafür zu wenig Platz habe.
Außer der Magnet ist wirklich sehr klein .
Danke schon mal im voraus ,

Keller

[Datterich]

Im Maßstab H0 wäre das ohne Magnet ja schon recht filigran, und eine reale Funktion bezweifele ich.
Vielleicht hilft Dir dieser Link ja weiter?!

Freundliche Grüße aus Darmstadt
Datterich

[writeln]

Ich finde die Lösung von Sebastian (mit Magnet) ziemlich überzeugend.
Eigenbau Containerkran (HO) reloaded und wiederbelebt...
Bei YouTube hat er einige Videos dazu eingestellt

[Keller]

Moin,
danke für die vielen Antorten, das mit einem Magneten ist eine gute Idee.Habe aber leider überhaupt keine Ahnung wo man so kleine Magneten bekommt.Habe zwar schon gegoogelt bin aber nicht wirklich schlau daraus geworden, habt ihr vielleicht eine Idee wo man solche Magneten bekommt?

Keller

[Bernd 123]

Moin,

schau mal hier

Bernd

[writeln]

Also wenn ich Sebastians Bauberichte richtig in Erinnerung habe, hat er dort keine Permanentmagnete verwendet, sondern im Spreader (Greifer) einen Elektromagneten eingesetzt und unter den Decken der Container Metallplatten eingeklebt.
Die Container sollen ja auch irgendwann wieder vom Greifer gelöst werden, da wären Dauermagnete eher unpraktisch...

Passende Elektromagnete findet man im Elektronik-Fachhandel.
Ich habe innerhalb weniger Sekunden bei Conrad eine lange Liste mit solchen Bauteilen ergooglet.

Ich kann Dir nur noch einmal empfehlen, Dich mit den o.a. Links zu beschäftigen...
Sebastian hat in den letzten Jahren ein "Gerrits Tagebuch" des Contrainrkran-Baus veröffentlicht.
Besonders sein Video über die Spreader-Funktionen sollte Dir da ordentlich weiter helfen:
http://www.youtube.com/watch?v=3m4o0NgA ... ture=share

[Keller]

Danke,
werds mir anschauen.

Gruß
Keller

[DerHennefer]

Hallo,

die von uns in den Containerkranen verwendeten Elektromagnete (Conrad Nr. 502290) haben einen Durchmesser von 20mm und sind 15mm hoch; wir schalten 2 davon parallel. Zusammen passt das Ganze gerade so in einen modifizierten 20' Container, was durchaus der Größe eines echten Spreaders nahekommt. Der Nachteil ist natürlich, das man in jeden Container einen Metallstreifen einkleben muss. Wenn man den Streifen auf den Containern befestigen würde, käme man mit einem viel schwächeren, kleineren Elektromagneten aus - das müsste man durch Ausprobieren ermitteln.

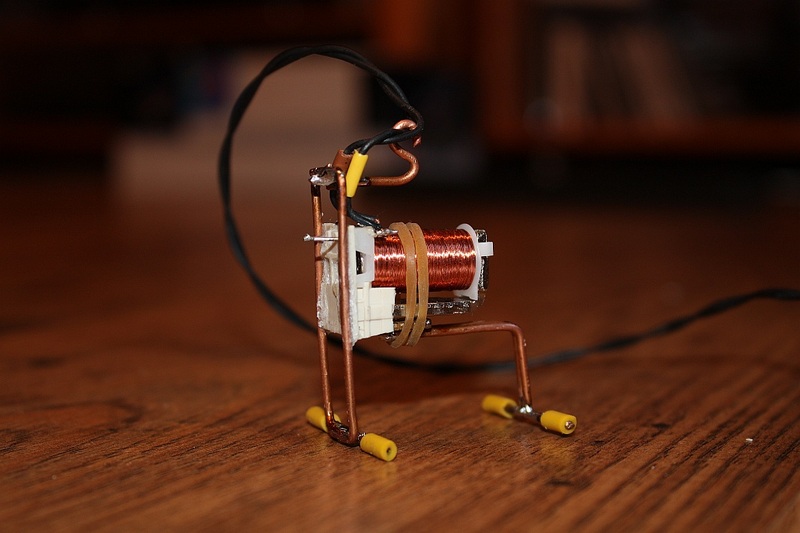

Ein Freund von mir hat einen Spreader aus einer modifizerten Relaisspule gebaut:

(Greifer entwickelt von E. Müller)

Ich habe das selbst noch nicht probiert - aber mit diesem Greifer kann man zumindest 20' Container anheben, und die müssen nicht modifiziert werden. Wenn das Ganze verkleidet wird sieht es einem richtigen Spreader sicherlich nicht unähnlich!

Beim "Heljan-Kran' wird das - vermuten wir jedenfalls! - mit einem Servo gemacht, an dem ein Dauermagnet befestigt ist, der dadurch zum Container bzw. von ihm weg bewegt wird. Wenn man das geschickt hinkriegt, ist es sicherlich die kleinste Methode einen funktionierenden Spreader zu bauen. Auch hier müssen die Container natürlich mit Metallstreifen ausgerüstet werden.

Viele Grüße,
Bernd
