Dauerhaftes Leuchten einer einzelnen LED bei Lauflicht erforderlich - wie?

[Mr. E-Light]

Hallo Leute,

und wieder habe ich eine spezielle, sonderbar anmutende Frage:
Für die Darstellung eines Federal Signal Aerodynic Leuchbalkens (sowas in der Art wie dieser: https://youtu.be/jqN43EHB8JI) brauche ich zwangsläufig ein kleines Lauflicht "mit Schweif", da gedenke ich dieses zu verwenden: https://leds-and-more.de/4-Kanal-pico-L ... nboard-LED
Nun habe ich das Problem, dass am Ende eines Durchlaufs eine kurze Pause mit einprogrammiert ist, was ja für den Einsatz bei Kirmesmodellen oder Leuchtreklamen etc. ganz in Ordnung ist. Bei US-Leuchtbalken mit Drehspiegeln gibt es aber faktisch keine Dunkelzeiten, v.a. nicht bei diesen hier mit einer Doppel-Drehspiegelleuchte (je Seite) und den nachfolgenden Spiegeln.
Deshalb würde ich also gerne der ersten LED im Lauflicht ein leichtes dauerhaftes Leuchten verpassen, das diese Dunkelzeit-Lücke optisch füllen soll. Die Programmierung des PICs kann ich leider nicht ändern. Ist es vielleicht möglich, diese eine LED quasi doppelt zu beschalten, also zum einen eben über die Blinkschaltung, gleichzeitig aber noch zusätzlich (parallel) diese LED mit einem entsprechend großem Vorwiderstand direkt an die Spannungsversorgung (am Schaltungseingang) anzuschließen?
Natürlich könnte ich das ganz schnell selber einfach ausprobieren und schauen, was passiert. Aber mir ist die Schaltung doch zu wertvoll, als dieses Risiko so direkt einzugehen. Was meint Ihr, besteht da mit dieser Doppelbelegung ein Risiko für die LED oder gar den Prozessor?
Über direkte Antworten würde ich mich sehr freuen (bin derzeit etwas hitzegeschädigt und für kryptische Hinweise deshalb nicht wirklich empfänglich, ich bitte das zu entschuldigen!).

[piefke53]

Ralf, wofür willst Du ein Dauerlicht beim Federal Balken?

Ich würde ja einen Arduino Nano dafür nehmen ... passt natürlich nicht in ein PKW-Modell.

[Mr. E-Light]

wofür willst Du ein Dauerlicht beim Federal Balken?

Servus Fred,
eigentlich dachte ich das ausführlich genug erklärt zu haben. Wie schon gesagt, es gibt bei diesem Balken keine echten Dunkelzeiten, das Teil "leuchtet" immer, selbst wenn alle Drehspiegel von der Sichtseite abgewendet sein sollten. Bei diesem Aerodynic sieht man allerdings bei der Doppel-Drehspiegelleuchte immer ein wenig von beiden Linsen, auch wenn sie im 90° Winkel zum Betrachter abstrahlen - wie gesagt, es gibt keine Dunkelzeiten!
Diesen Effekt kann ich im H0 Modell nicht direkt erreichen, da muss ich tricksen und über Umwege gehen. Mit am geschicktesten wäre ansonsten vielleicht noch ein Lauflicht mit Schweif, das keine Unterbrechung am Programmende hat, aber da sind wir wieder beim Programmieren, und da muss ich passen.
Stimmt, ein Arduino wäre deutlich zu groß, außerdem habe ich hier keine Lust, haufenweise Kabel/Drähte aus dem Modell in den Boden abzuleiten, bei einem Ami kommt einiges zusammen... Ganz nebenbei habe ich nun diese Schaltung und will sie auch benutzen; wenn mir jemand was für den Microchip PIC programmieren könnte, hätte ich natürlich auch nichts dagegen, auf dem basiert diese Schaltung.
Aber nun ja, da hier wie so oft gilt, "fällt aus, wegen ist nicht!", komme ich wieder auf das leichte Dauerleuchten zurück, eine bessere Alternative fällt mir nicht ein...

Ein wenig Zeit habe ich aber ja noch, zuerst muss ich wohl die Hauben neu herstellen, weil die am Modell drei Löcher haben, die kann ich so nicht verwenden. Und ob es ausreichen würde, sie sauber mit klarem UV-Harz aufzufüllen, damit ich neu bohren kann, bezweifle ich. Im Gegensatz zu anderen Modellbeleuchtern möchte ich bei einem schon ab Hersteller richtig schönem Modell (1980 Chevrolet Caprice/Impala) auch die Beleuchtung so schön und vorbildgetreu wie möglich machen, diesen Anspruch hatte ich vor 20 Jahren schon, als ich mit dem Beleuchten angefangen habe, vorerst möchte ich davon auch nicht abweichen, wenn es sich vermeiden lässt...

Aber vielleicht hat ja jemand eine bessere Idee, wie ich den gewünschten Effekt erreichen kann - abgesehen von Atmel und Arduino (von denen ich sowieso keine Ahnung habe und damit auch nicht mehr anfangen werde)...

[cmyk61]

Moin Ralf,

ich würde mal behaupten, dass sich das relativ leicht realisieren lässt.

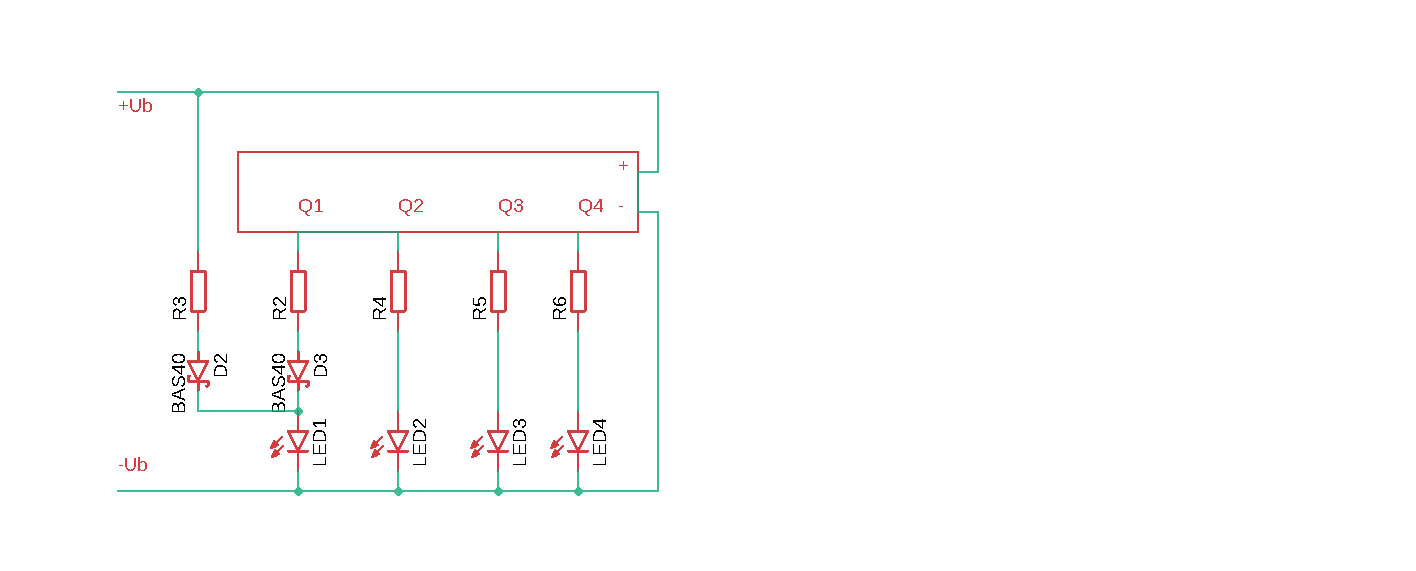

Im Grunde sieht meine Schaltungsidee hierfür wie ein wired-or aus.

Die beiden Dioden sollen verhindern, dass es Rückwirkung auf die restliche Schaltung gibt.
Schottkydiode deswegen, weil deren Durchlassspannung geringer ist. Ggf musst Du den Vorwiderstand der LED (R2) verändern.
Mit dem Vorwiderstand R3 stellst Du die Helligkeit beim Dauerlicht ein.

VIel Erfolg

Dein Namensvetter - Ralf alias cmyk61

[Mr. E-Light]

Moin Ralf,

klingt doch gar nicht schlecht. Interessanterweise hätte ich das rein intuitiv ähnlich gemacht, auch wenn ich mir nicht ganz sicher gewesen wäre, ob es tatsächlich zwei Dioden bräuchte. Wenn ich das richtig sehe, bräuchte ich also entweder 2 x BAS40 oder eine BAS40-05.

Ich sehe da aber gerade ein Problem in Deinem Schaltbild: Bei der besagten Blinkelektronik sind die Polungen aber genau anders herum, gemeinsamer Kontakt ist Plus, Ausgang der Schaltung zu den LEDs ist Minus (https://leds-and-more.de/media/image/pr ... blau~5.jpg). Ich gehe aber mal davon aus, dass das dann mit entsprechend umgedrehten Schottkys auch funktioniert (in diesem Fall dann BAS40-06).

Stellt sich jetzt nur die Frage, wie ich an die Dioden komme, die müsste ich bestellen und das scheint eine sehr teure Angelegenheit zu sein: entweder sind die Dioden reichlich teuer, der Versand ist teuer oder (in der Bucht) der Verkäufer offenbar recht unzuverlässig.
Da ich die Vorwiderstände für die LEDs ohnehin alle selber bestimmen muss (blaue LEDs leuchten mit den auf der Blinkelektronik vorinstallierten Widerständen zu hell, rote zu dunkel), wäre die Durchlassspannung der Dioden doch eigentlich eher zweitrangig, ergo könnte ich das doch auch mit normalen 1N4148 (SMD) machen? An die komme ich jedenfalls deutlich leichter und günstiger...

[cmyk61]

Natürlich kannst Du das auch mit normalen 4148 machen. Dann gehen Dir halt 0,6-0,7V an der Diode flöten. Bei Schottky sind es halt weniger. Je nach Versorgungsspanng und verwendeten LEDs kann es dann zu Schwierigkeiten beim berechnen und im Betrieb kommen. Aber das sollte beherrschbar sein.
Was die Bauteile angeht, so würde ich mir einen 100er Vorrat solcher DIoden zulegen, dann wir der Preis wieder billig. Die kannst Du ja bequem auch meist statt der 4148 einsetzen. Oder Du suchst Dir ein paar Kollegen für ne Sammelbestellung.

Gruß
Ralf alias cmyk61

[Mr. E-Light]

Nun ja, in diesem Fall lassen sich die 0,7 V gut mit einberechnen, dafür reicht der Unterschied von 5 V Ausgangsspannung zur benötigten Spannung einer einzelnen blauen oder roten SMD-LED locker aus.

Kollegen für eine Sammelbestellung habe ich nicht (ich würde mich ja sehr gerne mit anderen austauschen, aber die meisten Beleuchter wollen keinen Kontakt zu "Konkurrenten" ); dafür habe ich noch umso mehr 4148er Standard-Dioden (und von den größeren schwarzen, weiß nur gerade nicht mehr welche genau). Da ich nicht mehr vorhabe, noch allzu viele Modelle zu beleuchten, lohnt sich ein neuer Großvorrat an Schottkys also nicht mehr, vor einigen Jahren wäre das eine Option gewesen... Sei's drum...

Ärgerlicherweise muss ich bei dem im Bau befindlichen Modell umdisponieren, es hat sich gezeigt, dass die Hauben des Leuchtbalkens einen Tick zu kurz für vier LEDs sind, ich werde also eine andere Blinkelektronik nehmen müssen (6-Kanal Lauflicht mit Schweif, von dem ich nur jeden zweiten Kanal besetzen werde; mit etwas Glück ist dieses Lauflicht mit etwas Überlappung am Ende zum Anfang programmiert, hab ich noch nicht ausprobiert). Nichtsdestotrotz teste ich das "Dauerlicht" sobald wie möglich...
