ESU 51963 Relais für Märklin 3102
- mobafan_xyz
- Stammgast
- Beiträge: 182
- Registriert: Freitag 3. April 2015, 09:34
ESU 51963 Relais für Märklin 3102
Hallo,
ich habe mir den Umbau auf digital bei meiner Märklin 3102 vorgenommen. Um die 2 Raucheinsätze schalten zu können wurde mir empfohlen ein Relais zu kaufen. Ich habe mir ein ESU 51963 dafür zugelegt.
Jetzt habe ich das Ding und bin etwas überfordert...

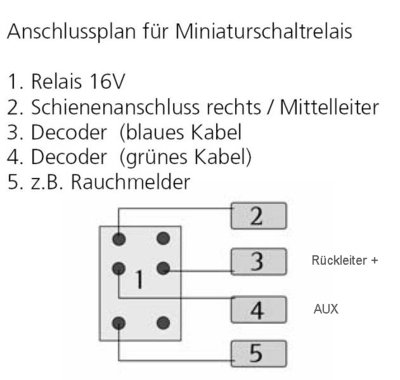

Zu dem Anschlussplan ( siehe Anlage ) habe ich folgende Fragen :
- AnschlussNr.2 = Schleifer/Mittelleiterkabel kommt an diese Anschlussnummer, also das ROTE Kabel vom Dekoder und das Kabel das vom Schleifer kommt??? ( Also 2 Kabel an diesen Anschluss ?? )
- AnschlussNr.3 = blaues Kabel ist der Rückleiter , da ich die Raucheinsätze über Gehäusemasse anschließe wird das BLAUE Kabel nicht angeschlossen oder muss ich das BLAUE Kabel trotzdem hier anschließen ??
- AnschlussNr.4 = grünes Kabel vom Decoder ist der Anschluss für den 3 Ausgang, kommt also an diese Anschlussnummer ??
- AnschlussNr.5 = Rauchgenerator Anschluss, also hier kommt das Kabel für die Stromversorgung des Rauchgeneratores dran ? ( Normalerweise kommt da ja das grüne Kabel von der Stromversorgung Rauchgasgenerator dran oder ?? )
Eine Vorwiderstand 820 Ohm ist ebenfalls erforderlich, wo wird dieser angeschlossen ??
Vielleich tweiß ja dazu einer Rat , im voraus schon mal Danke.
ich habe mir den Umbau auf digital bei meiner Märklin 3102 vorgenommen. Um die 2 Raucheinsätze schalten zu können wurde mir empfohlen ein Relais zu kaufen. Ich habe mir ein ESU 51963 dafür zugelegt.
Jetzt habe ich das Ding und bin etwas überfordert...
Zu dem Anschlussplan ( siehe Anlage ) habe ich folgende Fragen :
- AnschlussNr.2 = Schleifer/Mittelleiterkabel kommt an diese Anschlussnummer, also das ROTE Kabel vom Dekoder und das Kabel das vom Schleifer kommt??? ( Also 2 Kabel an diesen Anschluss ?? )
- AnschlussNr.3 = blaues Kabel ist der Rückleiter , da ich die Raucheinsätze über Gehäusemasse anschließe wird das BLAUE Kabel nicht angeschlossen oder muss ich das BLAUE Kabel trotzdem hier anschließen ??
- AnschlussNr.4 = grünes Kabel vom Decoder ist der Anschluss für den 3 Ausgang, kommt also an diese Anschlussnummer ??
- AnschlussNr.5 = Rauchgenerator Anschluss, also hier kommt das Kabel für die Stromversorgung des Rauchgeneratores dran ? ( Normalerweise kommt da ja das grüne Kabel von der Stromversorgung Rauchgasgenerator dran oder ?? )
Eine Vorwiderstand 820 Ohm ist ebenfalls erforderlich, wo wird dieser angeschlossen ??
Vielleich tweiß ja dazu einer Rat , im voraus schon mal Danke.
Gruß Arno
- Stephan D.
- Forumane
- Beiträge: 4401
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: ESU 51963 Relais für Märklin 3102
Hallo Arno!
Dies sollte Deine Frage beantworten:
Grün und blau dürfen auch vertauscht werden.
Es handelt sich um ein "stinknormales" Miniaturrelais für 24V mit einem Wechsler.
Bekommt man bei jedem Elektronikversand für unter € 1,- !
Wer sagt daß man da einen Vorwiderstand braucht?
Gruß
Stephan
Dies sollte Deine Frage beantworten:
Grün und blau dürfen auch vertauscht werden.
Es handelt sich um ein "stinknormales" Miniaturrelais für 24V mit einem Wechsler.
Bekommt man bei jedem Elektronikversand für unter € 1,- !
Wer sagt daß man da einen Vorwiderstand braucht?
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
- mobafan_xyz
- Stammgast
- Beiträge: 182
- Registriert: Freitag 3. April 2015, 09:34
Re: ESU 51963 Relais für Märklin 3102
Hallo Stephan,Stephan D. hat geschrieben:Hallo Arno!
Wer sagt daß man da einen Vorwiderstand braucht?
Gruß
Stephan
die Info über Vorwiderstand hatte ich von einem MA des Decoder-Hersteller`s.
Ok, soweit so gut.
Aber...., das mit dem Anschluss an den Schleifer, ist mir noch nicht so klar !!??
Was mache ich dann mit dem ROTEN Kabel vom Decoder , schließe ich das ebenfalls an diesen Anschluss an ( 2 Kabel dann an diesen Anschluss ) ?
Ich habe das halt von ESU gekauft ( mangels guter Kenntnisse ) und mehr bezahlt
Gruß Arno
- Stephan D.
- Forumane
- Beiträge: 4401
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: ESU 51963 Relais für Märklin 3102
Hallo Arno!

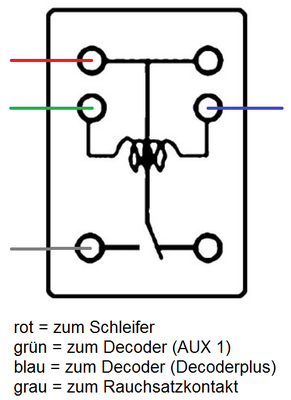

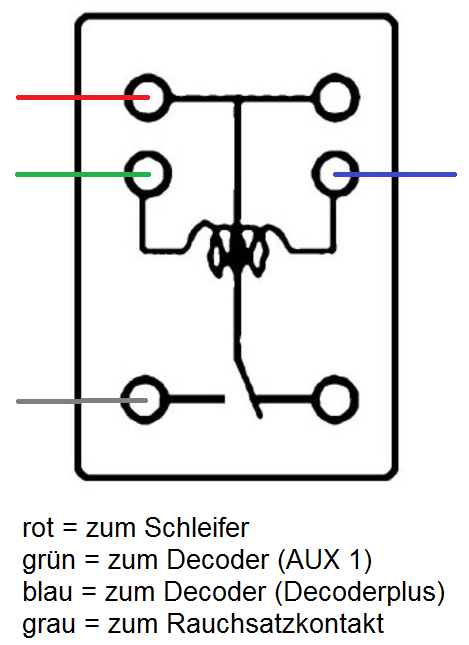

Oha, war meine Skizze doch noch zu unverständlich. An das Relais werden an die eingezeichneten Kontakte nur das blaue und das grüne Kabel vom Dcoder angeschlossen, sonst keine weiteren Kabel des Decoders. Der Decoder wird ansonsten so angeschlossen wie es in der beiliegenden Beschreibung steht:
- rot an den Schleifer
- schwarz an das Chassis (= Räder, Masse)
- grau + orange an den Motor
- weiß + ggf. blau an die vordere Beleuchtung
- gelb + ggf. blau an die hintere Beleuchtung
Der Hinweis daß das Relais bei Viessmann teurer als bei einem Elektronikversand ist war nur als Gedankenstütze für das nächste Projekt gedacht. Schließlich hat doch niemand Geld zum aus dem Fenster werfen, oder?
Gruß
Stephan
Oha, war meine Skizze doch noch zu unverständlich. An das Relais werden an die eingezeichneten Kontakte nur das blaue und das grüne Kabel vom Dcoder angeschlossen, sonst keine weiteren Kabel des Decoders. Der Decoder wird ansonsten so angeschlossen wie es in der beiliegenden Beschreibung steht:
- rot an den Schleifer
- schwarz an das Chassis (= Räder, Masse)
- grau + orange an den Motor
- weiß + ggf. blau an die vordere Beleuchtung
- gelb + ggf. blau an die hintere Beleuchtung
Der Hinweis daß das Relais bei Viessmann teurer als bei einem Elektronikversand ist war nur als Gedankenstütze für das nächste Projekt gedacht. Schließlich hat doch niemand Geld zum aus dem Fenster werfen, oder?
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: ESU 51963 Relais für Märklin 3102
hallo Arno,
was soll durch den einbau der verdampfer erreicht werden?
nun gut, Du weisst jetzt, wie ein relais angeschlossen werden kann,
aber ist das auch das kernproblem?
ein beispiel:
"ich möchte auf meiner anlage alle dampfloks (soweit genügend platz in den loks vorhanden) bei fahrten im hinter- oder untergrund den "rauchaugust" abschalten, weil da sinnlos. - kann jemand helfen?"
so würden dann unnötige ratespiele zum vorteil des fragestellers und zum nachteil der forenqualität vermieden.
was soll durch den einbau der verdampfer erreicht werden?
nun gut, Du weisst jetzt, wie ein relais angeschlossen werden kann,
aber ist das auch das kernproblem?
ein beispiel:
"ich möchte auf meiner anlage alle dampfloks (soweit genügend platz in den loks vorhanden) bei fahrten im hinter- oder untergrund den "rauchaugust" abschalten, weil da sinnlos. - kann jemand helfen?"
so würden dann unnötige ratespiele zum vorteil des fragestellers und zum nachteil der forenqualität vermieden.
Zuletzt geändert von aetzchef am Donnerstag 11. Februar 2016, 17:25, insgesamt 1-mal geändert.
- mobafan_xyz
- Stammgast
- Beiträge: 182
- Registriert: Freitag 3. April 2015, 09:34
Re: ESU 51963 Relais für Märklin 3102
aetzchef hat geschrieben:hallo Arno,
was soll durch den einbau der verdamfer erreicht werden?
nun gut, Du weisst jetzt, wie ein relais angeschlossen werden kann,
aber ist das auch das kernproblem?
ein beispiel:
"ich möchte auf meiner anlage alle dampfloks (soweit genügend platz in den loks vorhanden) bei fahrten im hinter- oder untergrund den "rauchaugust" abschalten, weil da sinnlos. - kann jemand helfen?"
so würden dann unnötige ratespiele zum vorteil des fragestellers und zum nachteil der forenqualität vermieden.
Hallo,
willst Du die manuell abschalten ( also selber ) oder autom. ?? Selbst abschalten kannst sie ja wenn dein Decedor über min. einen zusätzlichen Ausgang verfügt ( Beispiel : TAMS LD-G-32.2 ). Du hast nur geschrieben "wenn genügend Platz vorhanden ) ich gehe mal davon aus das Du die Loks auf digital Umrüsten willst ? Platz für den Decoder findest in jeder Lok, habe schon 3000 Loks umgebaut und mit Rauch und LED ausgestattet.
gruß Arno
Gruß Arno
- mobafan_xyz
- Stammgast
- Beiträge: 182
- Registriert: Freitag 3. April 2015, 09:34
Re: ESU 51963 Relais für Märklin 3102
aetzchef hat geschrieben:hallo Arno,
was soll durch den einbau der verdamfer erreicht werden?
nun gut, Du weisst jetzt, wie ein relais angeschlossen werden kann,
aber ist das auch das kernproblem?
Kernproblem : Die Lok hat ZWEI Rauchgeneratoren, da muss lt. Hersteller des Decoders ein Relais dazwischen geschaltet werden
Gruß Arno
