HELP!!Ich bin am verzweifeln,wegen Beleuchtung,Warnblinker

[Fresh82]

Hallo Liebe Modellbaufreunde, ich brauche dringend eure Hilfe für mein Hobby Modellautos 1:18 und 1:24, wie kann ich es hin bekommen, dass z.b. die ganzen kleinen punkte entstehen, wie wenige Modellbauleute haben, dass es aussieht, als wäre ein ganzes Armaturenbrett beleuchtet.

Wie entstehen Warnblinker, oder Links blinken können, rechts und dann als Warnblinker, kann mir da jemand weiter helfen ich verzweifel, bitte!!!

Danke

[günni]

Moin Unbekannter,
kleine Punkte -> Lichtleiter und LED dahinter.
Blinken -> eine Blinkschaltung und entsprechend auf die LEDs für die Fahrtrichtungsanzeiger verteilen.
Kannst Du löten und elektronische Schaltungen aufbauen?

[HahNullMuehr]

Moin, Fresh82,

das hört sich jetzt nicht so an, als ob Du viel Erfahrung mit Elektronik hättest.

Eine Blinkschaltung ("Flip-Flop") ist eine der einfachsten Übungen.
Aber: ein paar Grundkenntnisse in Löten, Strom- und Widerstandsberechnung sowie ein Minimum an Bauteile-Kunde schadet da nicht. Schau mal ein bisschen durchs Elektronik-Kompendium.

Blinkschaltungen (auch mit Warnblinker, Fernlichtumschaltung, Blaulicht (für Einsatzfahrzeuge) und und und) gibt es auch fertig zu kaufen, Aber einbauen sollte man sie dann können (also die LEDs dran löten.)

Für das Armaturenbrett in 1:18 oder 1:24 sollte es ausreichend winzige SMD-LEDs geben, allersdings verheizt man die leicht, wenn man im Löten ungeübt ist.

Also: Üben, üben, üben...

Gruß

[Fresh82]

Danke für Eure antworten.
Lichtleiter, heisst loch bohren leiter rein und abknippsen?
was brauche ich den dafür für warnblinker?

[günni]

Moin,
Lichhtleiter

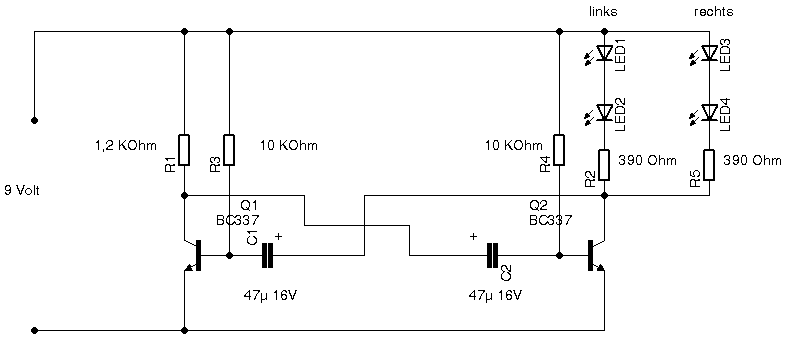

Das benötigte Material für den Warnblinker geht aus dem Schaltbild hervor.

[HahNullMuehr]

Moin, GüNNi,

nicht, dass ich Dir Deinen Job erklären möchte, aber die 9 Volt sollen Gleichspannung sein?
Und + (plus) ist der obere Strang?

Gruß

[günni]

Moin Micha,
dass oben Plus ist, ist schon aus der Polung der LEDs ersichtlich. Ebenso ist es bekannt, legt man Wechselspannung, als Versorgungsspannung an Transistoren an, können die sich verabschieden.
