Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von LennartABG » Dienstag 24. Februar 2015, 20:54

Hallo!
Ich hab da mal ne Frage :
Ich möchte mir in meine Doppelstockwagen (Piko) Innenbeleuchtung einbauen. Nun habe ich aber eine digitale Anlage (Roco-Multimaus). Das Problem liegt jetzt hauptsächlich an den elektrischen Verbindungen zwischen den Wagen , wobei ich nicht weiß, wie ich diese machen soll, damit ich die Wagen auch noch auseinanderkoppeln kann. Ich möchte auch wissen, ob ich nicht vielleicht die Wagen einfach, wie bei Analog einfach übers Gleis beleuchte, da ich sie eh nicht unbedingt schalten muss, nur weiß ich nicht, ob das dem Digitalsystem schadet? Im Steuerwagen muss ich sowieso für die Stirnbeleuchtung einen Decoder einbauen, aber das möchte ich nicht mit jedem Wagen!
Ich freue mich auf eure Antworten!
LG
Lennart

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4401
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von Stephan D. » Mittwoch 25. Februar 2015, 06:42

Hallo Lennart!

Ich habe den Eindruck Du wirfst ein paar Dinge durcheinander. Grundsätzlich benötigt erst mal keine Wagenbeleuchtung eine Stromverbindung der Wagen untereinander. Jeder Wagen hat dann seine eigene Stromzuführung über entsprechende Rad-/Achsschleifer. Nun kommt es auf Deine persönliche Vorstellung an, sprich was willst Du? Wenn Du nun teilweise oder ganz auf Rad-/Achsschleifer verzichten möchtest, so kannst Du dies mit stromleitenden Kupplungen machen. Diese gibt es von verschiedenen Herstellern in unterschiedlicher Polzahl, je nach Bedarf. Damit kannst Du die Wagen untereinander verbinden um so Schleifer einzusparen. Im "Extremfall" kannst, wenn gewünscht, an allen Wagen die Schleifer weg lassen, nämlich dann wenn Du den Strom von der Lok beziehst. Der nächste Punkt wäre die Möglichkeit die Beleuchtung digital zu schalten. Dazu gibt es auch mehrere Möglichkeiten: einen Funktionsdecoder in jeden Wagen, einen Funktionsdecoder für zwei oder drei Wagen (also z.B. zwei oder drei Funktionsdecoder pro Zug) oder einen Funktionsdecoder für den ganzen Zug. Weiterhin wäre es ggf. möglich die Zugbeleuchtung vom Lokdecoder aus zu schalten sofern dieser noch einen nicht verwendeten Schaltausgang hat. Wagenbeleuchtungen "schaden" dem Digitalsystem nicht, aber sie belasten es. Je nach dem welche Art von Beleuchtung man verwendet mehr oder weniger. Die höchste Belastung (= Strombedarf) hat man bei alten Glühbirnchenbeleuchtungen. Heute verwendet man eigentlich LEDs dafür da diese bei gleicher oder besserer Lichtausbeute wesentlich weniger Strom benötigen. Gerade bei Digitalbetrieb ist es enorm wichtig sich darüber Gedanken zu machen, denn je nach vorhandenem Digitalequipment ist schnell dessen Leistungsgrenze erreicht. Da ist Strom einsparen ein wichtiges Gebot. Welche Beleuchtungen willst Du überhaupt verwenden? Die von Piko angebotenen Beleuchtungssätze oder willst Du Dir selbst etwas basteln?

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

LennartABG

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von LennartABG » Mittwoch 25. Februar 2015, 14:56

Also ich wollte wenn dann eh LEDs verwenden und nicht die Piko-Beleuchtungsbausätze, also am besten ja Led-lichtleisten. Und das ganze soll ja auch nicht so viel kosten, weil wenn ich in jedem Wagen einen Decoder einbaue, kostet das ja auch entsprechend. Ich muss die Innenbeleuchtung auch nicht wirklich unbedingt schalten können.
Und wenn da an jedem Wagen so ein Schleifen(Gleichstrom) dran ist, stört mich das auch nicht!

Also kann ich die Stromversorgung auch über die Gleise einrichten, wie du gesagt hast?

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4401
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von Stephan D. » Mittwoch 25. Februar 2015, 17:33

Hallo!

Ja kannst Du. Es gibt aber ein paar Dinge zu beachten. LEDs (egal ob einzelne LED oder LED-Streifen) arbeiten mit Gleichstrom. Digitalstrom ist eine besondere Form von Wechselstrom, darum muß dieser zuerst "aufbereitet" werden damit man damit LEDs betreiben kann. D.h. es muß vor die LEDs ein Gleichrichter geschaltet werden. Weiterhin liegt die Betriebsspannung der LEDs weit niedriger als die (gleichgerichtete) Digitalspannung, daher ist mit geeigneten Komponenten (z.B. Vorwiderstand oder Festspannungsregler) dafür Sorge zu tragen daß die LEDs nicht mehr als die maximial zulässige Spannung erhalten. Weiterhin sollte man einen Spannungspuffer (= Kondensator) vorsehen um einem Flackern der Beleuchtung bei kurzzeitigen Stromunterbrechungen (verschmutzte Gleise) zu unterbinden.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

LennartABG

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von LennartABG » Mittwoch 25. Februar 2015, 18:24

Ok, danke. Und wie ist das eigentlich dann mit der Stirnbeleuchtung? Muss ich da diesen entsprechenden Bausatz von Piko nehmen und dann an diese Platine den Decoder anschließen, oder kann ich auch ohne den Bausatz bzw. diese Platine auskommen? Also wie kann ich das selber machen?
LG
Lennart

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4401
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von Stephan D. » Donnerstag 26. Februar 2015, 07:31

Hallo!

Für die Stirnbeleuchtung solltest Du Dir überlegen ob Du dafür nicht tatsächlich die von Piko angebotene Platine bestellst. Diese enthält schon die entsprechenden LED und Bauteile und Du musst Dir da nicht selbst etwas basteln. Da kommt dann aber noch folgende Frage auf: möchtest Du fahrtrichtungsabhängigen Lichtwechsel weiß-rot? Falls ja brauchst Du entweder an einem Drehgestell einen Schleppschalter oder zumindest im Steuerwagen einen Funktionsdecoder. Denn die Pikoplatine wie auch ein eventueller Selbstbau arbeiten wieder mit Gleichstrom. Die Stirnbeleuchtung von Piko ist im Lieferzustand für Gleichstrombetrieb (= analog) ausgelegt. Schliesst man sie so auch bei Digital an leuchtet das rote und weiße Licht immer in beiden Richtungen. Daher ist es notwendig entweder einen mechanischen Schleppschalter oder eben einen Funktionsdecoder einzu bauen. Wie ein Funktionsdecoder an die Platine angeschlossen wird ist in der Anleitung angegeben. Bei einem Selbstbau musst Du es austüfteln bzw. es Dir austüfteln lassen.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

donut

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von donut » Samstag 28. Februar 2015, 19:23

Hallo in die Runde,

ich habe auch eine Frage zu einem Doppelstocksteuerwagen von Fleischmann.
Den möchte ich digitalisieren, der hat aber nur so eine kleine Platine und ich weiß nicht wo ich was anlöten muss.
Hat den schon mal einer digitalisiert?

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4401
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von Stephan D. » Sonntag 1. März 2015, 14:27

Hallo!
donut hat geschrieben:.....
ich habe auch eine Frage zu einem Doppelstocksteuerwagen von Fleischmann.
.....
Welchen? AC oder DC?

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

donut

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von donut » Sonntag 1. März 2015, 20:42

der ist Gleichstrom (DC)

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4401
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von Stephan D. » Montag 2. März 2015, 09:10

Hallo!

Da der Wagen (und damit die Platine) für analoge Lichtumschaltung über Polaritätswechsel der Spannung gebaut wurde ist ein größerer Umbau der Platine notwendig. Warum? Nun weil die gelben SMD-LED für den Anschluß an einen Decoder falsch herum eingebaut sind. Darum müssen diese zuerst abgelötet und um 180° gedreht wieder angelötet werden. Genaueres dazu findest Du hier: klick mich

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

LennartABG

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von LennartABG » Montag 2. März 2015, 11:33

Hallo!
Ich habe mich jetzt dafür entschieden, dass ich erstmal nur Innenbeleuchtung in meine Wagen einbaue. Diese möchte ich an einem im Steuerwagen liegenden Decoder anschließen. Nur weiß ich jetzt nicht, welchen Decoder und wie ich die zwei Drähte der Beleuchtung und die zwei Drähte zur Schiene an den Decoder anlöten muss?
LG
Lennart

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4401
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von Stephan D. » Montag 2. März 2015, 13:36

Hallo Lennart!

Du benötigst einen sog. Funktionsdecoder. Solche haben z.B. ESU, Uhlenbrock, Tams, Lenz, Zimo, usw. im Sortiment. Wie diese angeschlossen werden geht aus der den Decodern beiliegenden Anleitung hervor.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

LennartABG

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von LennartABG » Montag 2. März 2015, 13:40

Ok, danke

donut

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von donut » Montag 2. März 2015, 16:28

Danke dir für die Seite, aber die habe ich auch schon gefunden.
Meine Platine sieht nur etwas anders aus ich habe mal ein Bild gemacht.

donut

Re: Innenbeleuchtung bei Doppelstockwagen (digital)

Beitrag von donut » Montag 2. März 2015, 16:38

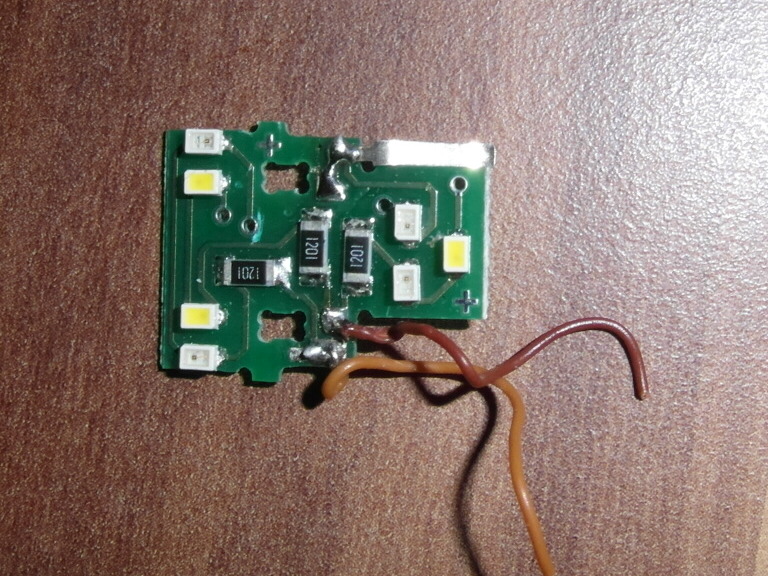

Platine Doppelstocksteuerwagen von Fleischmann
Dateianhänge
Platine Doppelstocksteuerwagen Fleischmann
