LED-Beleuchtung für alte Märklin E-Lok

[buechle]

Hallo,

ich hab in einer alten Märklin E03 (Art-Nr. 3053) einen Digitaldecoder eingebaut. Jetzt möchte ich noch die Glühbirnen durch LED's ersetzen. Gibt es LED's mit denen ich das Spitzensignal (Dreilicht) so umrüsten kann, dass die Lichter je nach Fahrtrichtung 3mal weiß/gelb bzw. 2mal rot leuchten?

Grüße
Tobi

[aetzchef]

hallo Tobi,
das geht.
in die 4mm-bohrungen für glühbirnen werden 2 Leds der bauart 0603,
gelb-weiss bezw. gelb-rot rückseitig mit -pol u. decoder verbunden,
+pole isoliert (papier-zwischenlage) mit 2 kabeln, über passende widerstände mit dem decoder verbunden. dass die Leds in der bohrung seitlich liegen spielt keine rolle, da sie allseitig abstrahlen.
voraussetzungen:
ruhe, sichere hand, geduld, geeignetes werkzeug.

[buechle]

Hallo aetzchef,

vielen Dank, werde das gleich mal ausprobieren.

[buechle]

Hi,
ich habe mir jetzt LED'S mit folgenden Daten bestellt
rot:
Gehäuse: SMD 0603, 1,6 x 0,8mm
Max. Lichtstärke: 460mcd
Öffnungswinkel: 120° Wellenlänge: 625nm
Spannung: 2,0V Emittierte Lichtfarbe: rot
Strom (typ/max): 10mA / 20mA
Leistung: 0,04W

weiß:
Gehäuse: SMD 0603, 1,6 x 0,8mm
Max. Lichtstärke: 780mcd
Öffnungswinkel: 120° Farbtemperatur: 3.200K
Spannung: 3,2V Emittierte Lichtfarbe: warmweiß
Strom (typ/max): 10mA / 20mA

Leistung: 0,075W

Das ganze hänge ich an einen Uhlenbrock 76200 mit folgenden Daten:
Max. Motorstrom / Gesamtbelastung: 1,2 A
Funktionsausgänge: je 1 A

was brauch ich da für Widerstände bzw. wie berechne ich die?

[HahNullMuehr]

Moin,

generell gibt es für die Widerstandsberechnung eine Reihe nützlicher Tools im Netz, z. B. diesen Widerstands-Rechner. Einfach die bekannten Werte einsetzten und auf "berechnen" klicken.

Dazu musst Du natürlich wissen, ob Deine LEDs in Reihe oder parallel geschaltet sind und welche Spannung am Decoder-Ausgang anliegt.

Als Stromstärke ist meist die "typ" schon mehr als ausreichend, zumindest für Schlusslichter. Bei Fernlicht darfs dann ein Hauch mehr sein.

Gruß

[günni]

Moin,
betreibe die roten LEDs mit maximal 5mA, sonst sind die zu hell. Für die weißen LEDs reichen 8-10mA aus.

[buechle]

Ok, danke für den Hinweis. Wie bekomm ich das hin, dass nur 2 Lichter rot Leuchten und wenn ich die Fahrtrichtung ändere alle drei weiß/gelb?

[günni]

Moin,

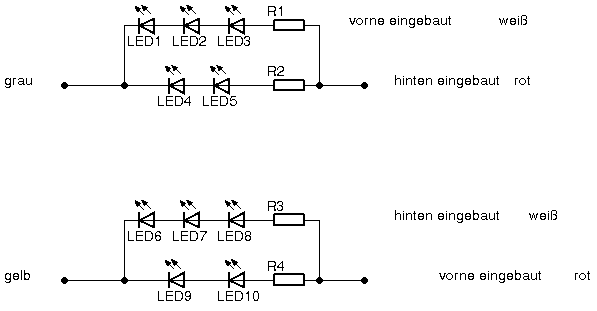

zum Beispiel so.

[HaNull]

Moin!

zum Beispiel so

"Grau" bzw. "gelb" ist der Minuspol - müssten da nicht die LEDs umgedreht werden?

Wenn der Decoder genügend Funktionsausgänge hat, sollte man weißes und rotes Licht an unterschiedliche Ausgänge legen, damit der erste Wagen nicht von den roten Schlussleuchten angestrahlt wird.

[günni]

Moin,
ahh, open Kollektor, der Ausgang speist nicht. Das ging aus dem PDF nicht genau hervor. Da liebe ich die Unterlagen von Tams. Der hat das Schaltbild mit veröffentlicht.
Ich ändere die Skizze umgehend.

Erledigt.

[buechle]

mmh, also irgendetwas mache ich da falsch. Solange die LED,s nicht am Decoder angeschlossen sind klappt alles. Wenn ich die dann an den Decoder anschließe leuchten die roten nicht mehr, bzw nur noch ganz schwach. Ich hab für den Anfang erst mal eine "Sparversion" verwendet, sodass pro Deocderausgang nur 2 LED's hängen, eine rote und eine weiße. Der Decoder liefert 1A, also mehr als genug. Die benötigten Vorwiderstände hab ich auch eingebaut. Die Led's pro Fahrtrichtung sind parallel geschaltet. Wo ist der Fehler

[günni]

Moin,
skizziere bitte Deine Schaltung und gebe dort die Widerstandswerte an.

[buechle]

Moin,

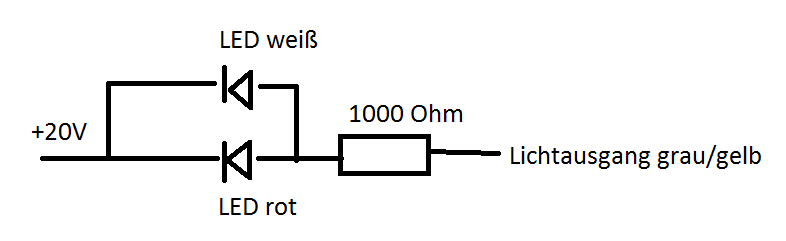

habe mir das ganze erstmal ganz einfach gemacht und nur 1 rote und 1 weiße LED verwendet.
LED rot: 2V 20mA
LED weiß: 2V 20mA

Ich hab mal probeweise eine Glühbirne parallel dazu eingebaut. Die Glühbirne leuchtet dann die LED nicht.

[günni]

Moin,
so wie Du es skizziert hast, liegt Plus an der Kathode der LED an. Die Diode ist somit in Sperrrichtung geschaltet. Da kann nichts leuchten. Drehe die LEDs um.

[buechle]

Moin,
also ich hab die LED jetzt einfach mal andersrum eingebaut. Auch da leuchtet leider nicht. Was mir dabei noch aufgefallen ist:
Wenn ich ein Ende der LED mit der Schienenmasse verbinde leuchtet Sie egal an welchen der beiden anderen Anschlüsse ich das andere Ende anschließe. Auch die Einbaurichtung ist hier egal, so hab ich auf jeden Fall Dauerlicht. Das lässt sich dann aber auch nicht fahrtrichtungsabhängig steuern, das ist einfach immer an, selbst wenn der Decoderausgang eigentlich abgeschaltet sein sollte.

[günni]

Moin,
gebe jeder LED-Farbe einen eigenen Vorwiderstand. Rote und weiße LEDs haben unterschiedliche Durchlaßspannungen.
(Mist, das hatte ich eben vergessen zu erwähnen)

[buechle]

So, ich habe das ganze jetzt mal drastisch reduziert und nur 1 LED mit Vorwiderstand angeschlossen. Da leuchtet aber auch nichts.

[Stefan mit F]

Moin,

kann es sein dass da der Strom öfters mal wechselt? (kommt ja bei Märklinisten häufiger vor...)

[buechle]

Moin,

merk ich das dann am Licht?
Aber was noch viel wichtiger ist...wie kann ich das dann beseitigen?
Und vorallem kommt das nicht drauf an, was der Decoder draus macht?

[Stefan mit F]

Moin,

es fiel mir nur auf als ich diesen Satz gelesen habe:

Wenn ich ein Ende der LED mit der Schienenmasse verbinde leuchtet Sie egal an welchen der beiden anderen Anschlüsse ich das andere Ende anschließe.

Was der Decoder daraus macht, weiß ich nicht...
