Modellbahnkabel beschriften --- wie?

[Andreas Weise]

Hallo,

an meiner Anlage gibt es derzeit massive Probleme, weil am Haupt-Schaltpult, von wo der größte Kabelbaum abgeht, sich mehrere Kabelverbindungen gleichzeitig gelöst haben (das ist in 12 Betriebsjahren noch nie vorgekommen...). Verwendet wurde dieser bekannte Steckertyp:
http://www.modellbahn-schildhauer.de/im ... 2_6871.jpg

Im "Try & Error" Verfahren habe ich die richtigen Anschlüsse nicht mehr gefunden, so dass ich die komplette Verdrahtung im Haupt-Stellpult noch einmal ganz neu machen muss. Um die Fehler zukünftig weiter zu minimieren, suche ich jetzt nach einer Lösung, wie man diese Modellbahn-Kabel vernünftig codieren/beschriften kann. Normale Küchen-Etiketten und Isolierband hat eine viel zu geringe Klebekraft und löst sich schon nach wenigen Wochen/Monaten wieder. Im Baumarkt gibt es Kabelbinder mit Beschriftungsfeld, aber nur für die großen Stromkabel, nicht für Modellbahnkabel, wie sie an Trafos, Weichen, Signalen, Lämpchen etc. genutzt werden.

Hat jemand einen Tipp zur Kabelbeschriftung parat?

Andreas Weise

[HahNullMuehr]

Moin Andreas,

dass sich so viele Kabel auf einen Hieb lösen, dass man den Überblick verliert, ist eigentlich ein GAU, den man gar nicht einkalkuliert.

Bei mir hilft folgendes Prinzip:
* Kabel sauber, rechtwinklig und parallel verlegen. Das schafft Übersicht und macht eine Rückverfolgung zum Verbraucher (auch bei Fehler-Suche) einfach möglich.
* Farbcode einhalten. Wird eigener Farbcode ins Spiel gebracht, Notizen machen. Eine Abschrift unter der Anlage deponieren, das ist quasi das "Handbuch".
* Bevor die Kabel die Anlage verlassen (Richtung Stellpult)
** Zugentlastung vorsehen, so dass nicht an der Stecker-Verschraubung gerissen werden kann.
** Schild anbringen: Ein Pappstreifen, auf dem die Kabelzugehörigkeit lagerichtig notiert ist, wird unter den Kabelbaum an die Anlage montiert. Kabel nötigenfals mit Heißkleber fixieren.

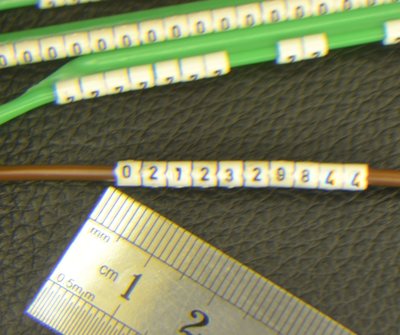

Ansonsten gibt es im Fachhandel auch Kabelmarker, das sind winzige, numerierte Plastikringe, die von einem "Magazin-Stäbchen" jeweils auf das Kabel geschoben werden. so kann man auf jeder Leitung eine (mehrstellige) Ziffernfolge aufbringen, die wisch- und kratzfest ist. Aber genau Buchführung ist auch hier notwendig.

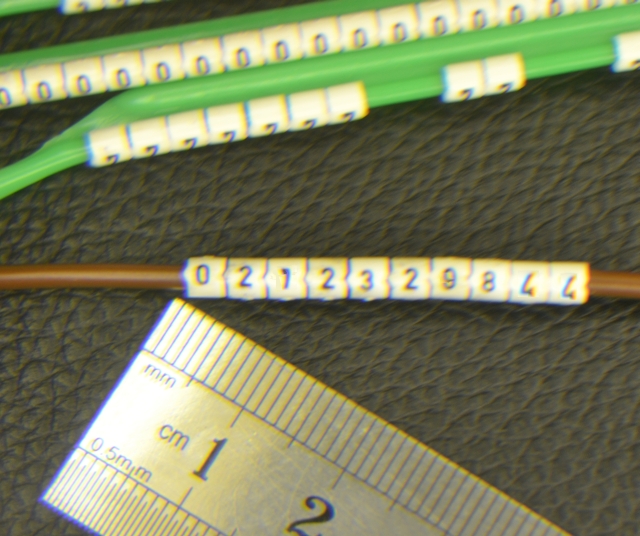

So kann das dann aussehen:

Gruß

[Qrt]

Moin Andreas
Ich verwende einer Dymo 5500 Drucker. Es gibt etliche Drucker wie dieser: Selbstklebende leicht biegbarer Plastiketikette Wenn ich was neues kaufen wollte sollte es ein PC angeschlossener Drucker sein.
Mein Trick ist das ich danach die Etiketten wie Modellflaggen quer am Kabel mit sich selbst zusammenkleben.
http://www.cqout.com/show.asp?u=http%3A ... mo5500.jpg
http://www.mintprice.com/images/products/v/ES45805.jpg

[Datterich]

@ Qrt: Bei Dir steht aber vermutlich alles auf Schwedisch drauf -
kann Andreas das denn überhaupt lesen und verstehen?


Freundliche Grüße nach Schweden
Datterich

[Qrt]

versteht jeder.

[Andreas Weise]

Die Tipps vom "HaNullMuehr" helfen mir schon weiter. Danke...

[HahNullMuehr]

versteht jeder.

...dabei haben es die Schweden ja noch komplizierter als wir:
Die haben
växelströmmen,
likströmmen och
surströmming.

Gruß

[Nordexpress]

Moin,

Die im bild angezeigten arabischen Ziffer sind auf schwedisch, schwäbisch und sogar hochdeutsch identisch

[Kleinbahn]

Die Steckverbindungen habe ich verklebt, bei etwas zug fällt die hälfte auseinander. Würde einen Plan machen, und alles schön mit Kabelbindern zusammen machen und abzweigen

LG

[Kai Eichstädt]

Moin,

Die Steckverbindungen habe ich verklebt, bei etwas zug fällt die hälfte auseinander.

auf meiner Anlage gibt es viel Zugverkehr, daher kommen diese Dinger überhaupt nicht in Frage...
Ich verwende lieber Flachbandkabel, die am jeweiligen Ende verlötet werden (Stecker, Taster, Schalter) oder mit Lüsterklemmen verschraubt werden. Zusammen mit einer entsprechenden Dokumentation ist im Fehlerfall schnell alles nachvollziehbar.

Gruß
Kai

[LMM-AV]

Ich verwende für diesen Zweck dünnen weißen oder gelben Schrumpfschlauch,
welcher mit einem dünnen Edding beschriftet wird. Nach dem Schrumpfen ist das wischfest.
Die Kabel werden bei mir alle verlötet. Wenn Trennstellen notwendig sind,
werden dazu D-SUB Stecker verwendet.

Grüße aus der Hauptstadt
Thomas

[Moba4020]

Hallo.
Also alles am Pc schön festhalten und Ordnung ist sehr wichtig. Ich würde mit FARBEN arbeiten.

Mfg

[Steve-18]

Hallo,

da ich meine Anlage neu aufbaue (Modulbauweise) hab ich mir auch schon gedanken darüber gemacht wie ich die Kabel zu ordnen kann. Ich werde diese Verbinung benutzen http://www.reichelt.de/SUB-D-Industriev ... 7ae48d4241

unter jedes Modul verbau ich so ein Stecker je nach Lage wie viel Kabel ich hab. Dann schreib ich mir auf welche Kabelfarbe zu was gehört und somit hät man das Problem gelöst. vorn kommt dann noch ein ganz normales D-Sub Kabel Richtung Stellpult verlegen und fertig. Je nach Kabel dann nochmal den selben Stecker verwenden am andren Ende oder das Gegenstück

MfG

Steve-18

[Pepzi84]

Das gibts auch günstiger

http://www.pollin.de/shop/dt/NDQ5OTgxOT ... atine.html

http://www.pollin.de/shop/dt/MjE5OTgxOT ... atine.html

[LMM-AV]

Der Vorteil der Platinen von Rechelt ist, daß es sie als Stecker und Buchse gibt.
Bei Pollin gibt es nur Buchsen (hab ich ein paar hier).
Da könnte man zwar einen Stecker drauflöten aber die Beschriftung
auf der Platine stimmt dann nicht mehr.

Außerdem ist bei Reichelt die Auswahl der Polzahl größer.
Bei Pollin gibt es zur Zeit nur 9 und 25polig.

Grüße aus der Hauptstadt
Thomas
