Schattenbahnhof Automatik

[MV-I-P]

Hallo,

ich möchte meinen Schattenbahnhof mit einer Automatik ausstatten, sodass auf dem ersten und zweiten Gleis immer einen Zugwechsel gibt. Die beiden Gleise werden in der entgegen gesetzten Richtung befahren, selber aber immer in die gleiche. Das dritte ist ein Umfahrgleis für beide Richtungen.

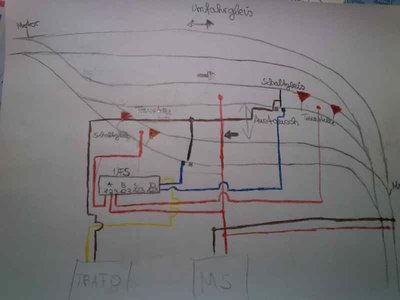

Die Automatik möchte ich mit zwei Schaltgleisen und einem UFS schalten. Deshalb habe ich mir eine Anleitung dazu direkt bei Märklin gedownloaded und ein wenig angepasst und davon eine Skizze gemacht.

Nun wollte ich von euch wissen, ob ich das so richtig gezeichnet habe und ob es vielleicht noch einfacher geht?

Gruß

Matthias

[teddych]

Hallo Matthias

Ich denke deine Überlegungen sind richtig, sehe zumindest keinen Fehler.
Meine Erfahrungen mit Schaltgleisen sind jedoch so miserabel, dass ich alle Schaltgleise mit Kontaktgleisen ersetzt habe.

Gruss
Teddy
_________________
Kontaktgleis im Selbstbau

[MV-I-P]

Hallo,

danke für deine schnelle Antwort!!

Was ist denn das Problem mit den Schaltgleisen?

Gruß

Matthias

[HahNullMuehr]

Moin,

Schaltgleise verschleißen irgendwann. Dann kann der Hebel festhängen, und die Kontaktzunge hält einen Dauerkontakt, was
a) das Zurückschalten in die andere Lage des angeschlossenen Magnetartikels unmöglich macht
b) die betroffenen Magnetspulen recht bald durchschmoren lässt.

Ich sehe im Plan soweit auch keine Fehler.
Aber eines gebe ich zu bedenken: JEDER Schleifer im Zugverband löst das Schaltgleis aus!
Deswegen sollte das Schaltgleis so weit VOR der Haltestrecke eingesetzt werden, dass auch der letzte schleifer-bewehrte Wagen darüber ist, bevor der Zug zum Stehen kommt. Ansonsten würde ein nachfolgender Schleifer (z. B. nur einer am letzten Wagen mit dem Schlusslicht) beim Ausfahren dem Gegenzug wieder "Fahrt" geben und ihn damit auf Kollisionskurs schicken.

Bei der Verwendung von Kontaktgleisen gibt erst recht JEDE ACHSE einen Impuls, also muss der gesamte Schattenbahnhof ausreichend lang angelegt sein.

Alternativ wäre die Verwendung von Reed-Kontakten anzudenken: Da kann man sicher sein, dass der Schaltimpuls nur durch den einen angebrachten Magneten (tunlichst unter der Lok) ausgelöst wird.

Gruß

[butz]

Moin,
UFS hat mir erst mal nix gesagt, wie ich feststellen musste, ist das wohl ein Bistabiles Relais zum einmaligen Preis von nur 32 Euro.
Für das Geld bekommt man ja sogar in der Apotheke ca. 6 Stück.

Das grenzt ja schon an Busch, wo man 3 Low Cost LEDs für 7 Euro kaufen kann.

Sorry für OT.

Gut Nacht
Benjamin

[MV-I-P]

Hallo,

@Micha

Da die Gleise nicht länger als einen Meter sind, ist das mit den Kontaktgleisen nicht so gut. Außerdem besitzen wir in der Moba AG in der Schule auch Schaltgleise, die, seit ich da bin, immer funktioniert haben.

@Benjamin

Ich kenne mich nicht so gut mit Elktronik aus, deshalb weiß ich nicht, wie ein UFS fuktioniert und wie man ihn nachbauen kann. Außerdem besitzte ja ich schon einen!

Vielen Dank an alle! Ich werde mich mal in den nächsten Tagen daran begeben, die Automtik anzuschließen!
Gruß

Matthias

[MV-I-P]

Hallo,

ich weiß nicht warum ich geschrieben habe, dass das mit Kontaktgleisen nicht funktioniert, aber ich habe mir überlegt, dass es mit diesen doch besser ist, denn für Triebzüge bei denen der Motor hinten sein kann, reicht die Läge des Bahnhofs bei mir nicht.

Nur habe ich jetzt noch eine Frage: Wie man sich ein Kontaktgleis selber baut weiß ich, aber wie schließt man das an? Einfach das rote Kabel, das voher im Halte Abschnitt war, an das unterbrochene Gleis löten?
2. Wie hält der Zug dann an, oder muss hinter die Kontaktstrecke einfach der stromlose Abschnitt?

Gruß

Matthias

P.S. ich habe die Richtung der Speichergleise getauscht, falls das von Bedeutung ist?

[teddych]

Ich kenne mich nicht so gut mit Elktronik aus

Das merkt man. Ich empfehle dir, die Grundlagen der Elektrotechnik anzueignen. Es erspart dir manchen Kummer. Und es besteht auch die Möglichkeit, dass dir in diesem Forum besser geholfen wird/werden kann.

deshalb weiß ich nicht, wie ein UFS fuktioniert

Märklin verkauft es als UFS, andere als Bistabiles Relais.

Wie man sich ein Kontaktgleis selber baut weiß ich, aber wie schließt man das an?

Wenn du wüsstest, was ein UFS macht bzw. wenn du die einfachsten Grundlagen von ET kennen würdest, dann würdest du diese Frage nicht stellen. Blaues Kabel anstelle ans Schaltgleis ans Kontaktgleis.

Gruss
Teddy
_________________
Kinder und Modelleisenbahn. Geht das?

[günni]

Moin,
hier gibt es Grundlagen zur Elektrotechnik.

[teddych]

Danke Günni für den Link. Ich würde beim zweiten Kapitel, den Stromkreisgesetzen beginnen.

Gruss
Teddy
_________________
Automatikbetrieb einer Modellbahnanlage

[MV-I-P]

Ok danke.

Matthias

[HahNullMuehr]

Moin zusammen,

auch wenn es noch etwas dauern kann, bis sich Matthias durch das Elektronik-Kompendium gewühlt hat, gebe ich vorsorglich noch zu bedenken:

Die Spulen der Märklin-Magnetartikel (UFS, Signalantriebe, Weichenantriebe; ältere Bauarten) sind NICHT für Dauerstrom ausgelegt, sondern für Momentkontakt.
Ein Zug, der auf einem Kontaktgleis zum Stehen kommt (Lok oder Waggon ist gleich) stellt einen Dauerkontakt her. Die Spulen können dann sehr schnell abrauchen.

Gruß

[MV-I-P]

Hallo,

Moin zusammen,

auch wenn es noch etwas dauern kann, bis sich Matthias durch das Elektronik-Kompendium gewühlt hat

einiges kenne ich ja schon aus dem Physik Unterricht.

Also wenn ich zusammenfasse gibt es für die Ms2 nur die drei Möglichkeiten:
1. Schaltgleis
2. Kontaktgleis
3. Reed Kontakt

Das Zweite fällt schon mal weg wegen seines Dauerkontaktes.
Was ist mit dem Reed Kontakt. Kann man dem mit dem Bistabilen Relais(UFS) verbinden, oder einfach Trafo->Reedschalter->UFS?

Danke für eure Hilfe,

Matthias
