Viele Kabel ein Stecker

[Claudius]

Hallo zusammen,

so langsam wird es bei meiner Anlage Zeit die Leuchtmittel anzuschließen. Eigentlich reicht ja hier + und -

Da ich mir beim Hausbau oder Industriegebäude sehr viel Mühe gebe was Beleuchtung betrifft, kommen aus so einem Hausmodell gerne mal 20 oder mehr Kabel raus.

Diese sollen an einem Lichtsteuerungsmodul angeschlossen werden.

Ich will jetzt nicht anfangen jedes einzelne Kabel per einzelnem Stecker zu verbinden, Quetschverbinder finde ich da auch ungeeignet.

Am liebsten hätte ich eine Schraubleiste zb. 20-polig als Stecker und das Gegenstück halt als Buchse.

Oder vielleicht Netzwerkkabel und Crimpverbinder verwenden?

Wie macht ihr das? Optimal fände ich diese grünen Stecker die man auf Platinen zum anschließen (Schraubklemme) der Kabel findet aber halt nicht zum Löten sondern als Stecker/Buchse Variante.

Danke für eure Hilfe

[Maik Costard]

Lichtsteuerungsmodule unter die Anlage und das BUS-Kabel zum PC.
Schönen Gruß
Maik

[HahNullMuehr]

Moin Claudius,

warum müssen es unbedingt Stecker sein?

Ein Stecker bedeutet immer 2 Übergänge (also potentielle Schwachstellen):
Kabel --> Stecker und Stecker --> Buchse.

Gelötet wäre es nur ein Überganag, der zudem (bei richtiger Arbeitsweise) kontaktsicher ist.

Gruß

[Claudius]

es geht um die Montage (also das diese einfacher ist) und die Möglichkeit das Gebäude evtl. wieder abzumontieren (LED, Birne kaputt).

[rob]

Hallo !
25 polige Sub D Stecker /Buchsen kämen in Frage.
Gruß rob

[günni]

Ein Stecker bedeutet immer 2 Übergänge (also potentielle Schwachstellen):
Kabel --> Stecker und Stecker --> Buchse.

Moin,
auweia, dann habe ich ja jede Menge Schwachstellen in den seit Jahren zuverlässig arbeitenden Steckverbindungen.

[Marsupilami]

Flachbandkabel und Pfostensteckverbinder...preiswert und in vielen Größen erhältlich,

[Claudius]

Flachbandkabel und Pfostensteckverbinder...preiswert und in vielen Größen erhältlich,

hm ich denke das wäre was! Ist mir allerdings nicht klar wie man die kabel in die Stecker bekommt ?

[günni]

Moin,
schau mal hier, allerdings nehme von dem Posting mit der Hammermethode Abstand.

[Marsupilami]

Einfach vorsichtig mit dem Schraubstock einpressen...

[sabahn]

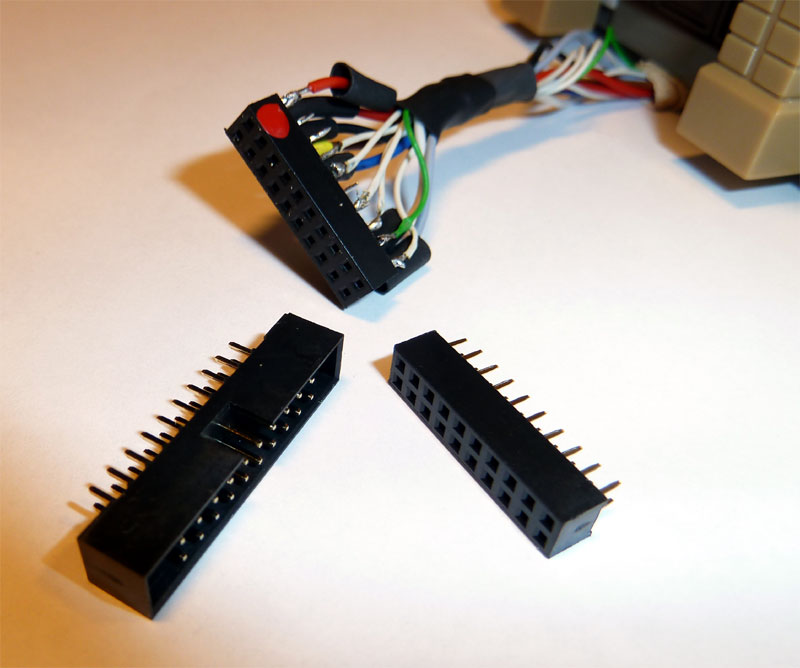

Wie wärs mit Reichelt BL 2x10G 2,00 und WL 2x10G 2,00. Die Wanne ist nur 27mm lang und passt auch mit Litze noch durch ein grösseres Loch.

[Claudius]

Wie wärs mit Reichelt BL 2x10G 2,00 und WL 2x10G 2,00. Die Wanne ist nur 27mm lang und passt auch mit Litze noch durch ein grösseres Loch.


denke das ist genau das was ich gesucht habe!

Mit welchem Werkzeug bekommt man die Kabel in den Stecker bzw. Buchse?

danke

mfg

Claudius

[Datterich]

Lötkolben ... ... oder was genau wolltest Du wirklich wissen?
Ein scharfer Blick auf sabahns obiges Foto sagt eigentlich alles -


Freundliche Grüße aus Darmstadt
Datterich

[Stefan mit F]

Moin Claudius,

Mit welchem Werkzeug bekommt man die Kabel in den Stecker bzw. Buchse?

den Stecker steckt man offensichtlich von Hand in die Buchse.
Die Kabel werden, wie man an der oberen Abbildung sieht, mit einem Lötkolben an die Pinne (weder Stecker noch Buchse) angelötet.

Edit: Datterich hat es eigentlich schon erklärt...

[Stephan D.]

Hallo Stefan!

Pinne ist etwas anderes: >klick mich<
Ich denke Du meintest eher Pins, richtig?


Gruß
Stephan

[sabahn]

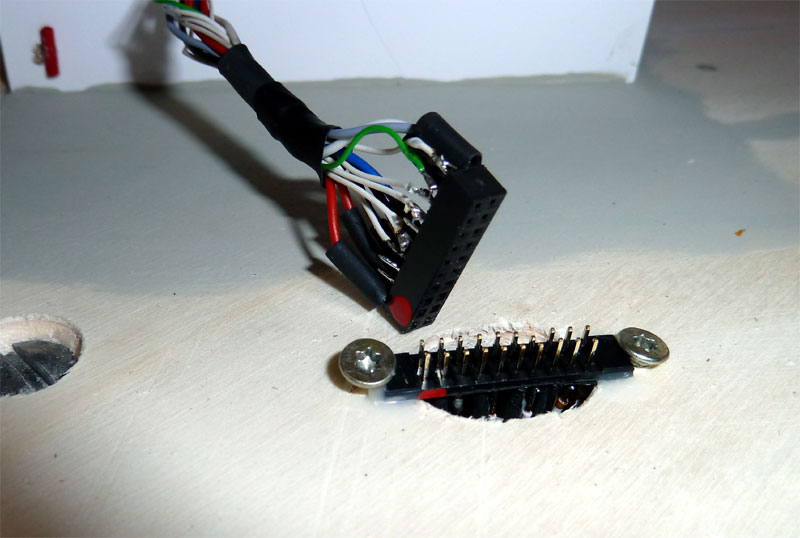

Der Buchsenleiste geht manchmal etwas schwer in die Wanne. Man kann die Buchsenleiste etwas anphasen, dann geht es leichter. Ich schneide meist den Wannenrand ab, dann kann ich die Steckerleiste gut befestigen.

[Stefan mit F]

Moin Stephan,

Ich denke Du meintest eher Pins, richtig?

genau die meinte ich. Den Plural von "Pin" zu bilden übersteigt meine Kompetenzen... bin schließlich kein Pinneberger.

[Stephan D.]

.....
bin schließlich kein Pinneberger.

Och schade, dann wird´s nix mit dem anpinnen.


Gruß
Stephan

[Dox]

Freut mich als Pinneberger sagen zu dürfen, dass ich Pin steigern kann.

[Stefan mit F]

sagen zu dürfen, dass ich Pin steigern kann.

Pin, Pinner, am Pinnesten? *scnr* Dass Pin kein Adjektiv und damit nicht steigerbar ist, weiß ich gerade noch... oder irre ich mich?
