Gleisstellpult selber bauen

[N-Heini]

hallo
ich will ein stellpult selber bauen aber ich weiß nicht wo mann die passenden schalter kauft
könnt ihr mir da helfen?

[Maik Costard]

Wenn Du auch schreibst, welche Schalter Du verwenden möchtest, können wir schreiben, wo man solche Schalter bekommt.
Schönen Gruß
Maik

[günni]

Moin,
Schalter / Taster bekommt man bei den üblichen Verdächtigen. Reichelt, Conrad...

[N-Heini]

bei Konrad hab ich schon geschaut ich suche möglichst kleine Momenttaster
zum weichen stellen

[günni]

Moin,
gib in die Suchfunktion von Reichelt Miniaturdrucktaster ein. Da wählst Du Schließer aus.
Preis 13-25 Cent/Stück.

[N-Heini]

ja super
aber wie schließ ich an die am besten die weichen an?
ich weiß das ist jetzt ne blöde frage aber bis jetzt hab ich nur die schalter von trix benutzt

[günni]

ja super
aber wie schließ ich an die am besten die weichen an?
ich weiß das ist jetzt ne blöde frage aber bis jetzt hab ich nur die schalter von trix benutzt

Moin,
Drähte anlöten und die Drähte mit der Weiche etc. verbinden.

[N-Heini]

kann mann die weiche auch mit nur einem schalter steuern?

[Bibliothekar]

Wenn du (Ein)-Aus-(Ein)-Schalter verwendest, ja.
Das (Ein) bedeutet, dass der Schalter nicht permanent in dieser Position bleibt, sondern zurück auf Aus springt, sobald du los lässt.
Steht auch so in den Beschreibungen.

[HahNullMuehr]

Hallo, N-Heini,

beim großen "C" gibt es z. B. dieses Modell:
Klickeradomms und viele ähnliche.
Dort wird er beschrieben als Tast-Aus-Tast, anstelle von (Ein)-Aus-(Ein), ist aber das gleiche.
Ich werde die auch zur Weichensteuerung im Gleisbild verbauen.

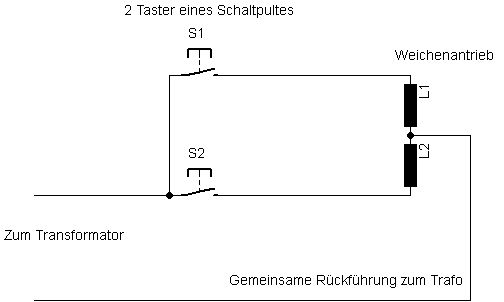

Im Prinzip wie in GüNNis Skizze, zwei in einem: Leitung vom Trafo an die Mitte, die Lötösen rechts und links mit dem Weichenantrieb verbinden.
Und natürlich den Schalter so ins Stellpult einsetzen, dass die Hebelbewegung der Fahrtrichtung entspricht.

Gruß

[günni]

Moin,

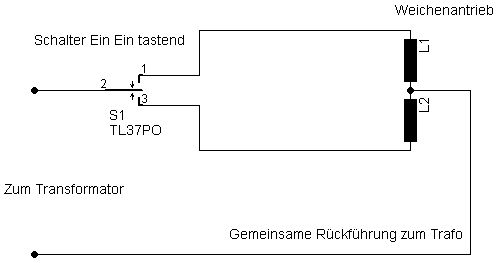

hier ist die Schaltung mit einem (ein) aus (ein) Schalter.

[N-Heini]

super genau das habe ich gesucht!!
Danke !!

[Loeffelb]

Hier gibt es noch einen Tipp.









EDIT: Linkfarbe geändert!!!

[günni]

Hier gibt es noch einen Tipp.

Moin,
es wäre sehr hilfreich, wenn Du die "Linkfarbe" nicht ändern würdest.
Für diejenigen, die es nicht erkennen, hinter dem farblich veränderten "Hier" ist der Link.

[Jörg Spitz]

@ Günni
Bei so manchen Verlinkungen in der letzten Zeit hatte Ich eh die Vermutung das es sich dabei um "neue Suchrätsel" handelt.
Wer den Link zuerst findet hat gewonnen!!
(Es wurden schon Links unter Ausrufezeichen versteckt.)
Oder sollte Ich etwa das LINKTARNEN als neue Trendsportart übersehen haben??

[günni]

Moin Jörg,
...und glauben, sie würden helfen.
Oder, sie wollen sich interessant machen.

[HahNullMuehr]

Hallo,zusammen,

hier mal ein provisorisches Stellpult (ein Rest Faserplatte, eine Handvoll Schalter (Kipptaster und Drucktaster sowie An-Aus-Kippschalter für die Abstellgleise). Das ganze misst 32x10 cm, damit es auf die alte Holzkiste passt.
Die Platte ist schwarz beschichtet, wurde mit weißer Klebefolie kaschiert. Darauf zeichnete ich den Gleisplan und schnitt ihn mit dem Skalpell aus.
Von dieser Methode muss ich aber für dauerhafte Anwendungen abraten, da die Folie sich leicht löst, insbesondere an den Stellen, wo die Schalter verschraubt werden.

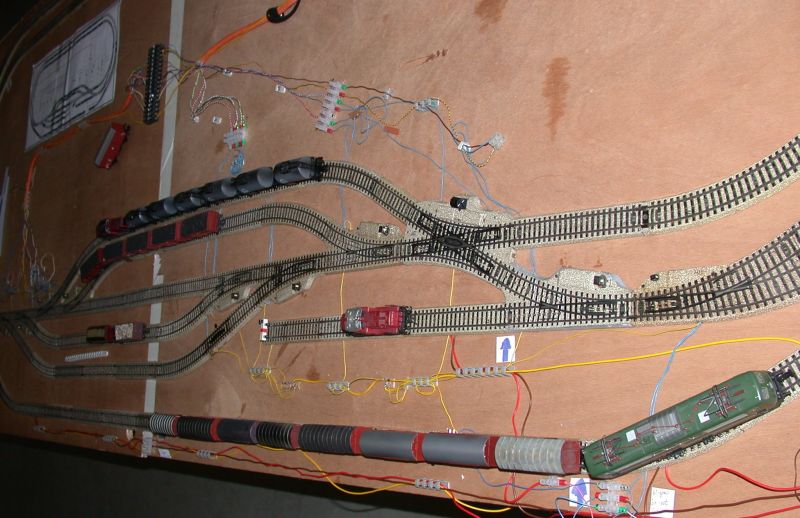

Der ganze Rangierbahnhof sieht entsprechend so aus:

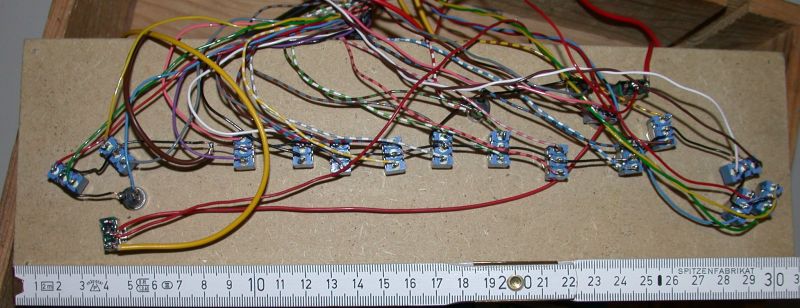

Das ist der Drahtverhau auf der Rückseite. Verwendet wurde eine 24-adrige Multicore-Leitung, weil das ganze zerlegbar als Vorführobjekt gedacht ist. Jede Ader in einer anderen Farbe hilft ungemein, die Übersicht zu behalten.

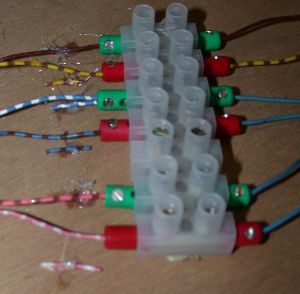

Um die Leitungen problemlos am Aufstellort anzuschliessen, werden kleine Reste in der richtigen Kabelfarbe als "Merker" vor die Lüsterklemmen geklebt, an denen die Weichen-Leitungen ankommen.


Viel Spaß beim Nachbau.
(Und wenn jetzt einer merkt, dass einige Farbendoppelt vorkommen: 24 Adern waren noch nicht genug bei 14 weichen und drei Entkupplern.)

Gruß

[Kai Eichstädt]

Moin Michael,

neugierige Frage: warum zusätzlich zu der Lüsterklemme noch die Stecker?

Ggruß
Kai

[HahNullMuehr]

Moin, Kai,

aus zwei Gründen: auf der (im Bild) rechten Seite zeigen mir die Stecker, ob es sich um die Leitung für rund(=rot) oder gerade(=grün) handelt. Auf der linken Seite wären Aderendhülsen natürlich billiger gewesen. Aber da ich (in diesem Aufbau) erstmal alles genommen habe, was gerade zur Hand war und die Klemme etwas sehr reichlich dimensioniert ist, habe ich gleich die Stecker genommen, weil die ziemlich genau in die Klemme passen.

Das ganze ist, wie gesagt, nur ein Demo-Objekt und wird demnächst wieder abgebaut, wobei ich natürlich soviele Teile wie möglich recyceln möchte.

Gruß

[Martin D.]

Hallo

In der Modellbahn-Schule(MEB) Ausgabe 21, ist eine sehr gut Anleitung zum Bau eines Stellpultes.
Mal die Kurzfassung:
>Brett mit Spraydose lakieren
>mit Schablone den Gleisplan(schematisch) auch aufsprühen
>Löcher für Verbraucher Bohren
>Schalter und LEC's zur Rückmeldung einbauen/einschrauben

Martin
