Gleisumbau

[Heizer]

Hallo Forummitglieder,

wollte heute meine Anlage ( Märklin C Gleise ) am Bahnhof umbauen.

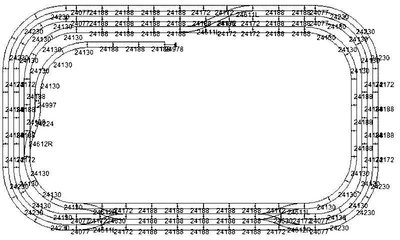

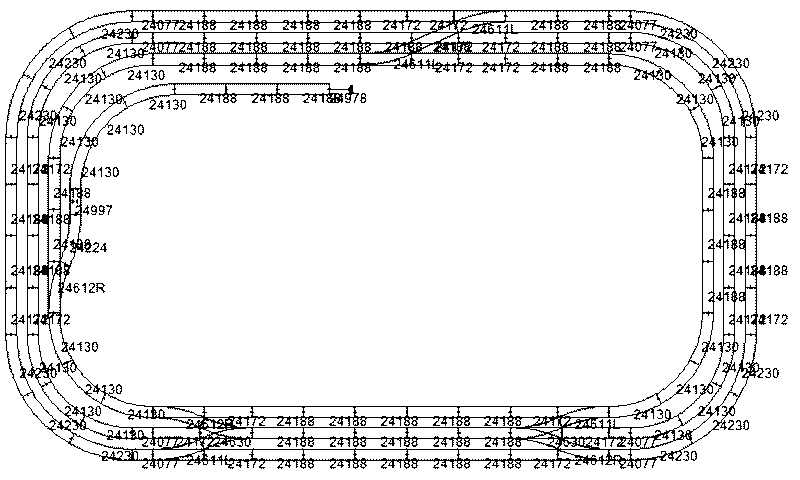

Habe 3 Gleistränge vorgesehen, die wie nachstehend aussehen sollen. Siehe Anlage.
Der 1 Strang und der 3 Strang sind kompl. geschlossen.
Im Strang 2 habe ich einen Spalt von ca. 2 mm.
Habe die Gleise gemäß Gleisplan von Win Trak verlegt. Hier sollte der Gleistrang 2 geschlossen sein. In der Praxis leider nicht.


Frage ? Was mache ich falsch
Grüße aus Hürth

Heizer

[Stefan mit F]

Moin Heizer,

eins vorweg: WinTrack ist nicht unbedingt für seine 100%-ige Präzision bekannt. Mit anderen Worten: Ohne sämtliche Längen manuell zu berechnen, wird die Fehlersuche schwierig - darum erstnal ein paar Fragen:
Erste Frage: Wo ist der Spalt? Ohne diese Information wird es schwer, eine Antwort zu finden...
Zweite Frage: Warum hälst Du dich nicht an die vorgesehenen Geometriebeispiele der C-Gleise, wenn Du schon eine so "eckige" Anlage baust?
Dritte Frage: Warum die Kombination aus schlanker Weiche und Standardweiche? Der Winkel dazwischen kann auch nicht ganz passen...

Das einfachste wäre, den Plan nochmal neu zu basteln und dabei von vornherein die oben verlinkten Geometriebeispiele zu verwenden.

[HaNull]

Moin!

Ich vermute, das Gleis zwischen den Dreiwegeweichen passt nicht.
Setzt man über und unter der DWW jeweils ein 24172 ein, sind die Gleise 1 bis 3 auf einer Linie und das Problem ist gelöst (auf der anderen Seite muss man entsprechend viele 24188 durch 24172 ersetzen).

[Stefan mit F]

Moin,

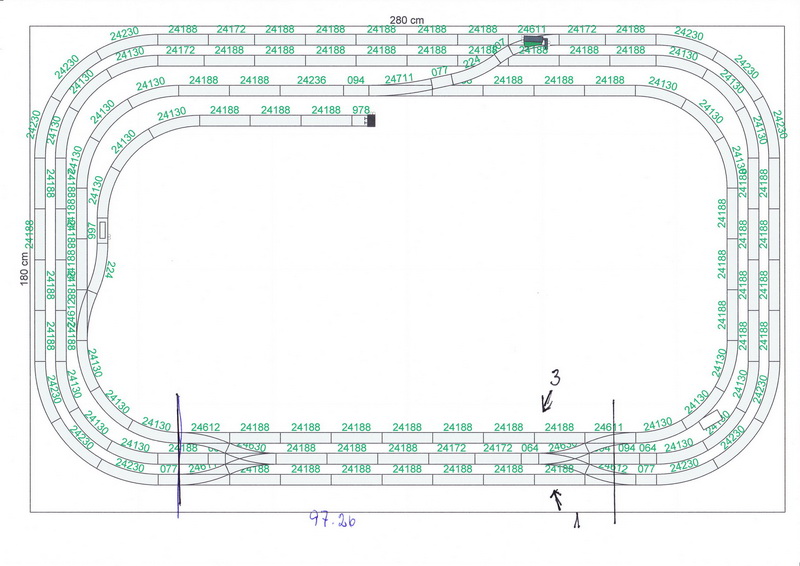

hier mal ein geometrisch fehlerfreier Plan:

Allerdings wird es auch jetzt nicht 100%ig passen, da aufgrund des kreuzungsfreien Übergangs vom äußersten in den innersten Bogen Gefällestrecken nötig sind, die leichte Abweichungen der 2-dimensionalen Geometrie hervorrufen.

Außerdem finde ich den Plan ziemlich langweilig und in vieler Hinsicht noch verbesserungswürdig...
(Man könnte z.B. die Radien 24130 - 24130 - 24230 durch 24130 - 24230 - 24330 ersetzen... oder Bogenweichen verwenden, oder erstmal weniger "im Kreis herum" bauen...)
