Großer Bahnhof

[Philipp135]

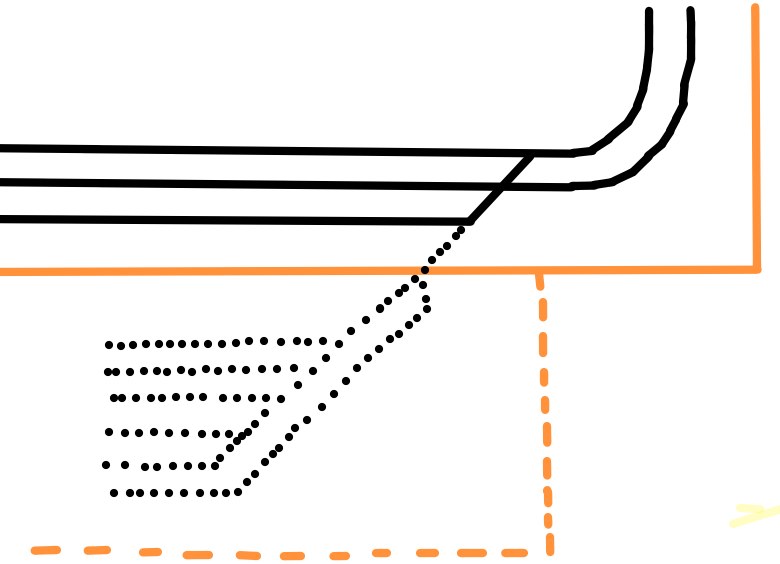

ich habe vor meine Modellbahn h0 noch etwas zu erweitern und zwar mit einem großen Bahnhof ( habe vor ungefähr 6 Gleise zu machen). Ich hab euch mal ein Bild gemacht die Schwarzen Linien sind die vorhandenen(volle Linie) bzw. geplanten(Punkte) Schienen und die braunen Linien die Platte. Was haltet ihr von der Idee wie mache und plane ich den Bahnhof am besten. Wie lang sollte er am besten sein und wie mache ich die Bahnsteige. Wie gehe ich am besten vor um einen schönen Bahnhof hinzubekommen.

Grüße philipp135

[HahNullMuehr]

Moin, Philipp,

wie viel Platz steht den überhaupt zur Verfügung?

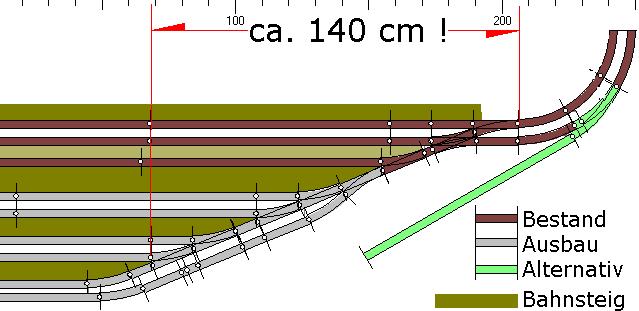

Eine Skizze mit der Erweiterung, wie Du sie Dir denkst, siehst Du unten.
Da ergibt sich von der ersten bis zur letzten Weiche alleine ein Platzbedarf
von fast 140 cm, also bevor der kürzeste Bahnsteig überhaupt anfängt.
(Jetzt mit Märklin-K-geplant, H0).
Und nochmal die Länge benötigst Du, um alle Gleise wieder zusammen zu führen, sofern das kein Kopfbahnhof wird.

Hast Du mal drüber nachgedacht, mit Bogenweichen bereits in der Kurve abzuzweigen?
Dann rückt das Weichenfeld sozusagen etwas nach rechts.

Gruß

[Philipp135]

Danke gute Idee mit den Kurven der Bahnhof soll ei Kopfbahnhof werden und ich hab in der Breite ca. 1.5meter Platz und in der Länge 2meter. Aber Ich würde den Bahnhof eher separat von den bisher vorhandenen Gleisen bauen, da das Gebiet dort schon anderes bebaut ist d.h. den Bahnhof wie er auf deiner Zeichnung ist etwas weiter nach unten zu rücken. Ich hoffe du verstehst was ich meine.

[HahNullMuehr]

[...] Ich hoffe du verstehst was ich meine.

Äääh, nein.

Nochmal, zum Mitschreiben: wie lang kann der gesamte Bahnhof werden?
Eine (grobe) Skizze der Anlage, mit Bebauung und vor allem, mit Maßen, wäre sehr hilfreich.
Mit welchem Gleissystem baust Du denn eigentlich?

Gruß

[Philipp135]

Ok noch mal.
Ich baue mit dem C-Gleis.

Zur nächsten Skizze:

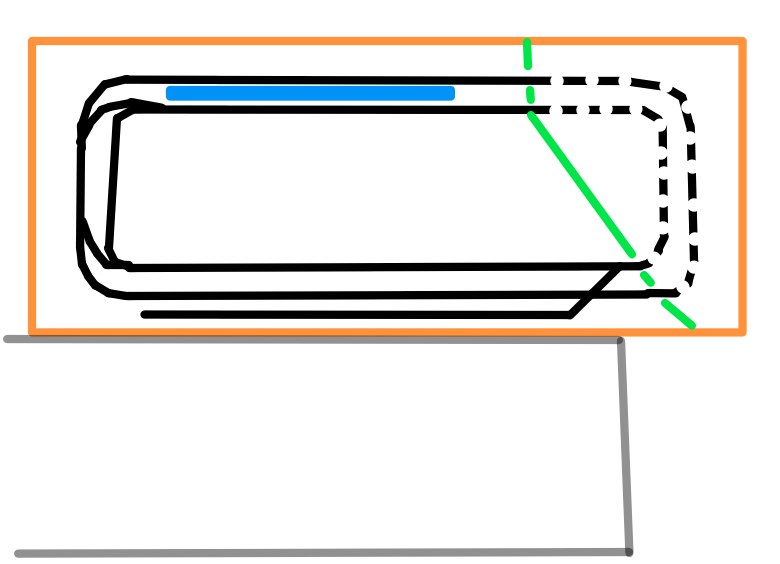

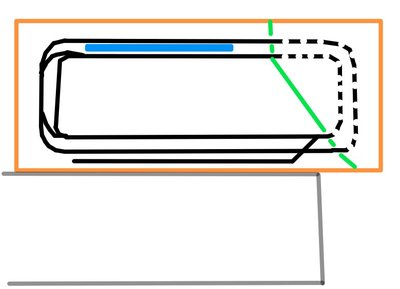

Braun eingerahmt die gesamte vorhandene Platte, sie ist 1,2meter breit und 2,4 Meter lang.

Das schwarze sind die Schienen (alle vorhanden) und ab dort wo die schienen nur noch Striche sind ist ein Tunnel das heißt hinter den grünen Linien.

Das blaue ist der jetzt vorhandene Bahnsteig (Haltepunkt).

Im grau eingeramten Bereich soll ein komplett neuer möglichst großer Bahnhof entstehen.

Dieser Bahnhof soll nur in diesem Bereich entstehen und nicht zum Teil in die andere vorhandene Platte übergehen.

Für den grauen Bereich habe ich so viel Platz:
Breite: 1.20-1.50m
Länge: ca 2m (weiter nach links als die Skizze)

Hoffe ich konnte es dir jetzt besser erklären.

[Philipp135]

reicht 1 Meter Breite für einen 6-Gleisigen Bahnhof wenn man daneben noch so ein Gebäude oderso bauen möchte?

[HahNullMuehr]

Das sollte man wohl meinen.

Rechnen wir großzügig:

Gleisbreite C-Gleis (paarweise) im Abstand 57 mm: ~ 97 mm, x 3 = 291 mm.
Die Reihenfolge wäre:
Bhf - Bahnsteig (einfach) - 2 Gleise - Bahnsteig (doppelt) - 2 Gleise - Bahnsteig (doppelt) - 2 Gleise - Bahnsteig (einfach).
Nehmen wir für den doppelten Bahnsteig 80 mm an, dann sind das 80 + 80 +2x40 = 240 mm.
240 + 291 = 531 mm. Bis zum vollen Meter fehlen noch 469 mm, die für das Bahnhofsgebäude, den Vorplatz, den Busbahnhof, den Taxihalteplatz ... übrig sind.

Sorry übrigens, das C-Gleis ist in meiner alten Planungssoftware NICHT vertreten. Ich muss mich da grad in die Geometrie einlesen.

Gruß

[Philipp135]

Ok sehr gut. Danke für die ausführliche Rechnung. Ich zeichne hier selber ein bisschen mit so einer Schablone von Märklin rum und gucke was daraus wird. Gibt es ein gutes Programm zum Downloaden mit dem man so etwas planen kann?

[Kai Eichstädt]

Moin Philipp,

reicht 1 Meter Breite für einen 6-Gleisigen Bahnhof wenn man daneben noch so ein Gebäude oderso bauen möchte?

Gegenfrage: reicht die Länge deiner Arme, um dann noch überall hinzukommen?
Oder krabbelst du dann auf der Anlage rum?

Gruß
Kai

[mobafan1997]

Hallo,
mit diesem Programm kann man einfach seine Streckenführung planen...
http://www.trackplanner.de/pdownload.htm
Ist kostenlos

[Philipp135]

danke. ja die länge meiner arme reicht noch
natürlich läuft das Programm nur auf windows -.-

[Philipp135]

Eigentlich hab ich euch ein schönes Foto gemacht und darauf etwas gezeichnet aber:
"Die Datei ist zu groß. Die maximal erlaubte Dateigröße ist 512 KiB."
.__.

[Philipp135]

Das hier müsste funktionieren: Drück drauf!
der rote Bereich soll ausgebaut werden, hier soll der große Bahnhof entstehen.
