Märklin Eisenbahn HO Weichen und Elektro Problem

[redbaron32]

hallo leute

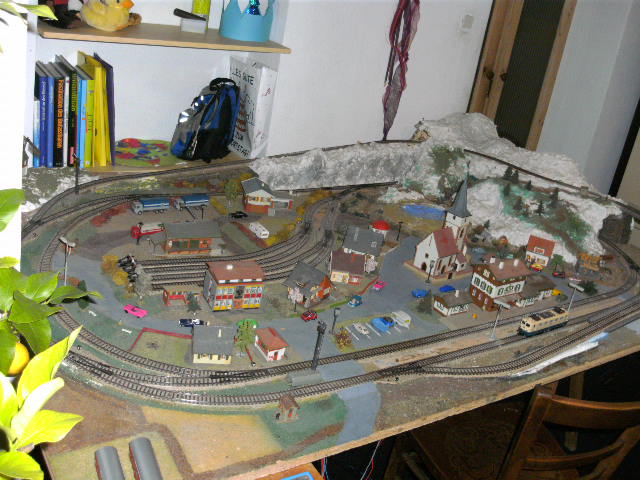

ich habe eine modeleisenbahn geschenkt bekommen,habe diese mal aufgestellt( versucht)
zubehör:
gleise,weichen,lampen,häuser,formsignale,2 trafos und sehr viele kabel und keinen schaltplan.
habe versucht mal alles anzuschiessen.
unten an der platte sind so verteiler wo man die kabel reinstecken kann,nur welchen für welche sache?
das hauptproblem werden wie weichen sein:

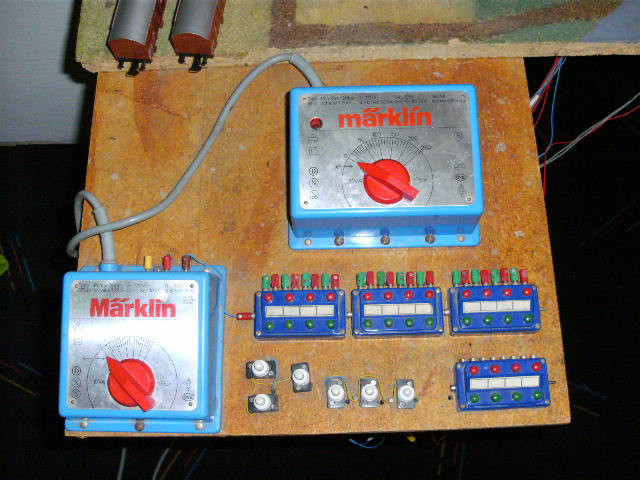

habe da 4 so kästen mit jeweils 4 rote und 4 grüne knöpfe und mal wieder viele kabel und keine ahnung wie ich das anschliessen soll.
ach die sache läuft über wechselstrom das wurde mir gesagt!

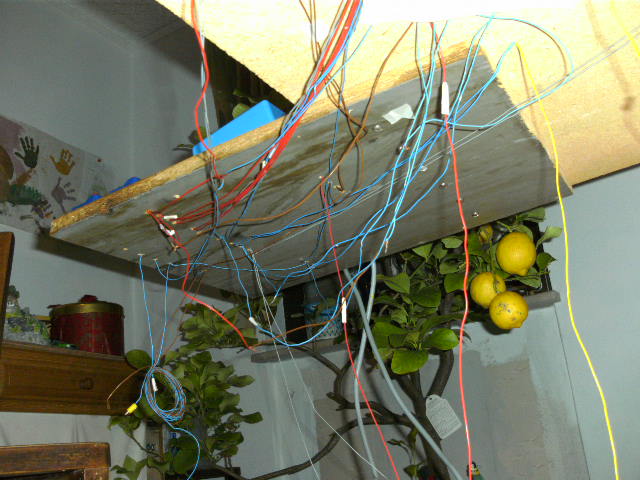

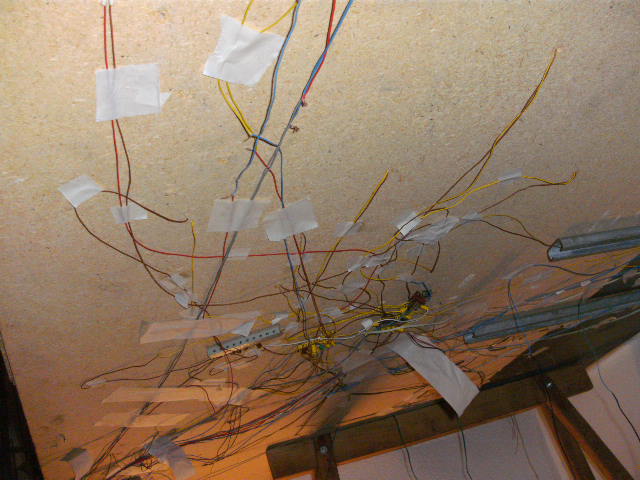

So die gleise sind alle schon zusammen gebaut und auf eine MDF platte geklebt,da wo weichen sind hat der vorgängen ein loch gemacht und die kabel verlegt.unten an der platte hat er 4 verteiler rangemacht wo die kabel reinkommen,nur habe ich keine ahnung wie und wo ich alles anschliessen soll,möchte ja das alle lampen und häuser und signal und weichen gehn,nur wieeeeeeeeeeeee

hoffe mir kann einer helfen.
vielleicht hat ja einer einen schaltplan wie man alles anschliesst

[Marsupilami]

Die Verkabelung sieht ja wild aus...

Schau mal hier:

http://www.marklin.com/tech/SignalManual.pdf

Ist zwar in englisch, aber die meisten Bilder sprechen für sich selbst.

[redbaron32]

hallo danke für die antwort
das mit der verkablung da haben sie recht:-)
wie gesagt ich habe sie geschenkt bekommen möchte alles besser und schöner machen und so das alles geht

[redbaron32]

Die Verkabelung sieht ja wild aus...

Schau mal hier:

http://www.marklin.com/tech/SignalManual.pdf

Ist zwar in englisch, aber die meisten Bilder sprechen für sich selbst.

danke für den link nur geht der nicht auf.die seite läd und läd

[Marsupilami]

Also bei mir geht´s - das sind 1,5MB, je nach Internetanbindung dauert das halt etwas.

[redbaron32]

hmmm also ich habe eine 6000 leitung,bei mir geht alle super schnell auf nur das geht nicht.könnten sie mir das vielleicht per mail schicken wäre das möglich

[moba-danny]

Hallo,

also ich habe auch keine Probleme mit dem Öffnen gehabt. Ging trotz der Größe recht schnell.

schneereiche Grüße

Andreas

[redbaron32]

hmmm komisch also bei mir ist ein blauer balken und hat fertig geladen nur kommt nichts

Kann mir das einer per mail schicken?
lordy76@gmx.de
wäre echt nett

[redbaron32]

habe es aufbekommen:-)

sieht ganz gut aus die beschreibung.

habe nochmal eine frage und zwar:

die gelben Kabel sind ja strom,also gehören alle gelben kabel an so ein verteiler.( kann ich auch meine ganzen häuser und lampen an den verteiler stecken)

nur wie ist das mit den weichen:
wird jede weiche einzeln geschaltet
und wie sieht es mit dem signalteil aus

[moba-danny]

Hallo,

hab dir gerade ne Mail geschickt mit der pdf -Datei.


noch mehr schneereiche Grüße

Andreas

[redbaron32]

danke

[HaNull]

nur wie ist das mit den weichen:
wird jede weiche einzeln geschaltet
und wie sieht es mit dem signalteil aus

Weichen und Signale haben normalerweise zwei blaue Kabel. An das eine blaue Kabel kommt ein grüner Stecker, an das andere ein roter Stecker - und dann beide Stecker ins blaue Schaltpult stecken (da sind die Stecker auf den Bildern schon). Dann noch das Schaltpult seitlich mit dem braunen Trafoanschluss verbinden.
Wenn gelb angeschlossen ist, sollten sich die Weichen schalten lassen: Grün steht für "gerade", rot für "rund".

Bei den Signalen ist es analog.
