Signal zusammenbauen

[HahNullMuehr]

Das sagt der Richtige... (Nein, ernsthaft, bitte, diese Wendung buchstabengetreu zu verstehen )

Auf die Einzeichnung von (Schutz-)Dioden und Vorwiderständen habe ich in meiner Skizze der Übersichtlichkeit wegen verzichtet. Über den genauen Wert des Widerstandes vor den zwei weißen LEDs (in Reihe oder parallel geschaltet?) werden wir noch sprechen müssen. Und da weiß GüNNi immer Rat.
Hier mal zwei Bilder von den Kippschaltern aus meinem Fundus:

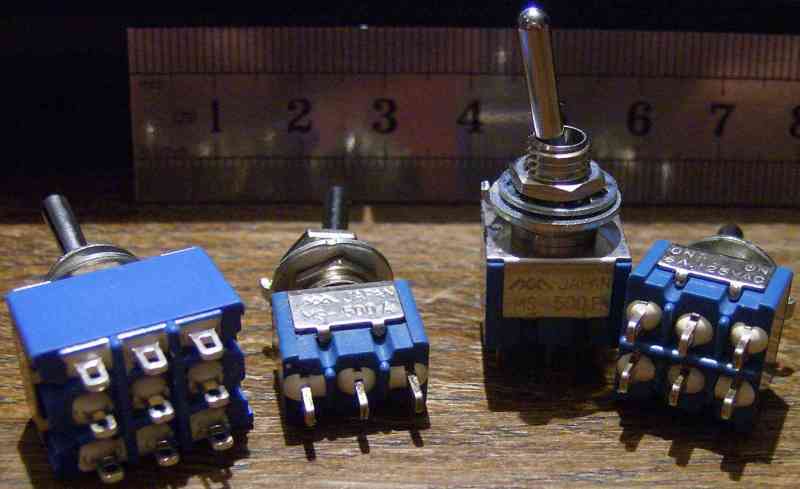

Eine Auswahl Kippschalter, v. l.: 3polig, 1polig, 2x 2polig.

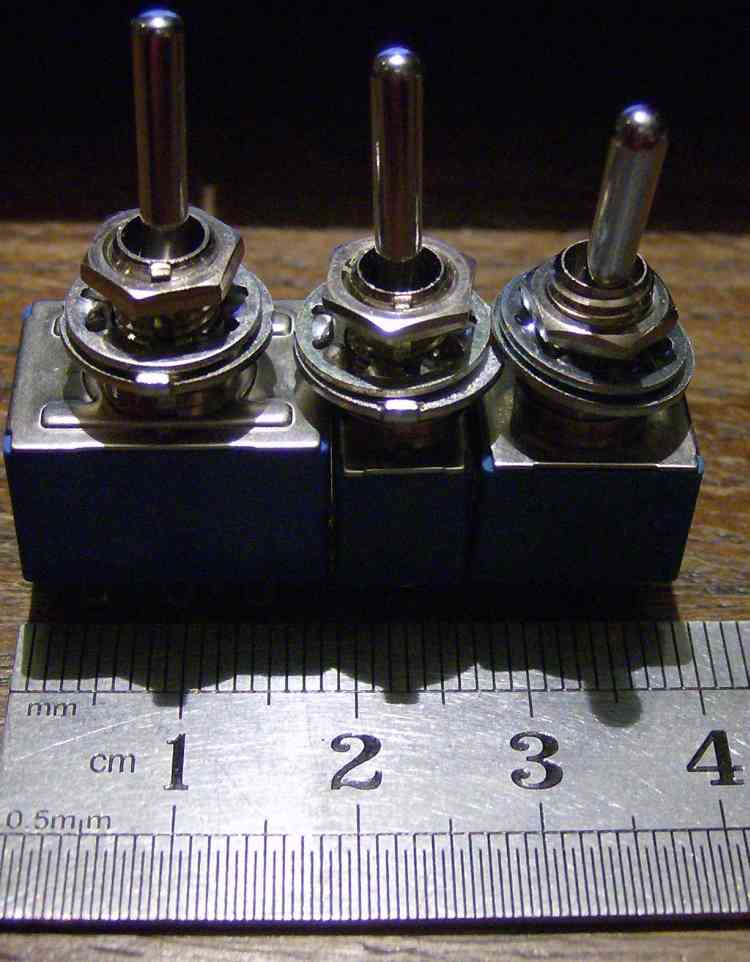

... und hier als Gruppe verbaut, gerade mal 4 cm breit.


Gruß

[günni]

Das sagt der Richtige... (Nein, ernsthaft, bitte, diese Wendung buchstabengetreu zu verstehen )

Moin Micha,
ich dachte fast, Du wolltest auf den persönlichen Telefon-Support verzichten.

[HahNullMuehr]

Moin, GüNNi,

auf KEINEN Fall.
Sonst hätt ich Dir doch Deine Telefonnummer zurückgeschickt.

Gruß

[LINT41]

Ich besitze dieses Signal ebnefalls und ich steuere es mit einem Drehschalter vom großen C 3*4 und einer Diodenmatrix. Funktioniert problemlos mit einfachen Siliziumdioden.


@Martin: Am Exer gibt es einen Elektronikladen, der ist billiger als das große C.

[Mehdornsbaggerfahrer No.1]

Moin,


Die Signalbezeichnung Hp00 gibt es nicht mehr. Die wird nur noch Hp 0 genannt.


MFG
Thomas

[wzimmermann]

Hallo Kollege,
für eine Diodenmatrix reichen die 1N4148 völlig aus!
Wenn Du die Rangierlichter im richtigen Weiß haben möchtest, dann
würde ich kleine SMD-LEDs nehmen und die hinter die kleinen Öffnungen
mit 2K-Kleber kleben und in Reihe schalten. Als Widerstand ist ein
hoher Wert, so ab 1,5kOhm, zu empfehlen. Die Weissen LEDs sollen ja
etwas in der Helligkeit gebändigt werden. Ich habe bei meinen Signalen
eine weisse Side-LED im Schirm eingeklebt und dann als Lichtleiter 2K-Kleber bis
zu den Öffnungen aufgetragen. Den 2K-Kleber dann mit silberner Farbe und
dann mit Schwarz überstreichen. Das ist dann lichtdicht. An die LED habe
ich vorher 2 dünne Drähte gelötet und dann nach hinter weg stehen lassen.
Die Platine habe ich dann vorsichtig aufgestzt und die Drähte auf dieser
verlötet. Sieht gut aus und das Weiss ist ausreichend hell und auch nicht
zu grell eben weiss-weiss-rot. Evetuell sollte man die roten LEDs seitlich
noch schwarz färben, damit sie sich nicht gegenseitig anleuchten, gerade in
der SH1-Stellung. Also ich finde die Bausätze in Ordnung, so günstig kommt
man nicht an ein Lichtsignal!
Gruß
Wolfgang Z.

[Martin D.]

Hallo Wolfgang

Hast du vielleicht ein Foto von so einem Signal?

Martin

[wzimmermann]

Hallo Martin,
das Signal sieht eigentlich genauso aus, wie auf dem Bild vom C.
Lediglich die Rangierlichter sind weiss und so klein wie die
Öffnung ist.
Mit einem Foto tue ich mich schwer, da ich noch in einem Hotel
in Holland sitze und morgen (hoffentlich) heim fliegen kann.
Gruß
Wolfgang Z.
