Wie baue ich einen Bahnhof von grundauf selber aus Holz?

[sevi]

Hallo

Kann mir jemand sagen wie ich einen Bahnhof von grudauf aus Holz selber bauen kann? Am besten auch mit Beleuchtung. Ich möchte den Bahnhof im Masstab 1:87 bauen. Für den Bahnhof habe ich kein Vorbild. Es sollte aber nur ein Bahnsteig sein.

Sevi

[HahNullMuehr]

Moin, Sevi,

in diesem Film (Trailer <-- Klick an) sind viele schöne Bahnhöfe aus Holz zu sehen.
Einer wird in dem Film sogar von Grund auf neu gebaut. Die meisten sind allerdings im Maßstab 1:1.

Aber ernsthaft:
Welcher Maßstab soll es denn eigentlich sein? *

Als erstes brauchst Du irgendeinen Plan.
Willst Du ein konkretes Vorbild nachbauen? * Dann wirst Du auch Maße und Bilder des Vorbildes benötigen.
Wie sieht es in der Werkstatt aus? Ich würde sagen, dass

• Stichsäge,
  Kreissäge,
  Feilen, Raspeln, Schleifmaschine
  Bohrer und Bohrmaschine
  Richtwinkel und Messzeug

so die absolut minimale Grundausstattung darstellen.

Gruß

* EDIT: Fragen nachträglich beantwortet.

[Datterich]

Hmmm - nach der (EBO) in § 4 Abs. 2 ist definiert: "Bahnhöfe sind Bahnanlagen mit mindestens einer Weiche, wo Züge beginnen, enden, ausweichen oder wenden dürfen."

Meine Glaskugel meint, dass ein Gebäude gemeint sein könnte und kein Gleisbereich mit Bahnsteigen. Da gibt es natürlich sehr viel Auswahl und jede Menge Formen, Größen und Varianten (Großstadt / Kleinstadt / Kuhkaff / Uelzen / altmodisch / modern, usw.). Was wird denn gewünscht? Fotos und Skizzen wären sicher grundsätzlich nicht schlecht ...

Freundliche Grüße aus Darmstadt
Datterich
_________________
... der im Moment immer nur Bahnhof versteht ...

[günni]

Moin,
wie ich das sehe, wird ein Haltepunkt gewünscht. Also Bahnsteig und ein Umterstand darauf.

[HahNullMuehr]

Moin zusammen,

nachdem wir nun von der aufmerksamen Admin. ins richtige Board "Modellbau" verschoben wurden, zurück zum Thema.

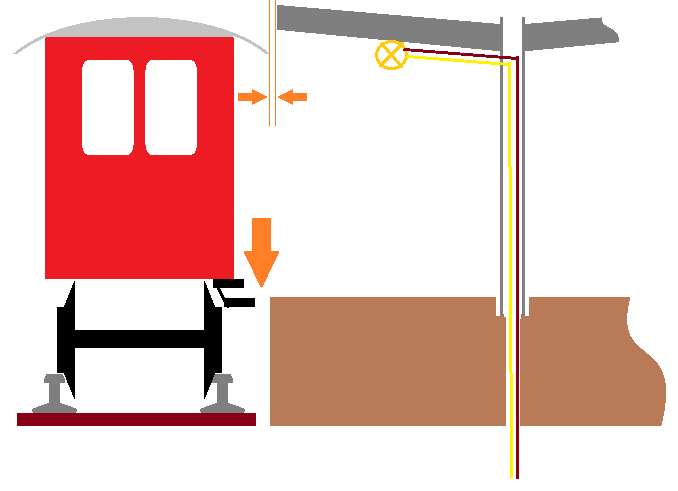

GüNNi liefert eine Vision, die setzte ich jetzt in eine Skizze um, so dass Sevi sich einen Plan davon machen kann:


Zuerst ermittelt man die Höhe der Bahnsteigkante, die etwa mit dem untersten Trittbrett der Waggons zusammen passen sollte. (Dicker Pfeil). Hat man kein Brett in entsprechender Stärke, kann man auch ein paar Lagen Sperrholz aufeinander leimen. Die Breite ergibt sich aus dem Gleisplan, die Länge ebenfalls.

In der Mitte bohrt man einige Löcher, die
a) der Kabeldurchführung dienen
b) die Dachstützen aufnehmen.
Letztere fertigt man sinnvollerweise aus Rohrmaterial.
Als Bedachung kann wieder Sperrholz dienen, das mit hinreichend stabilem Kleber an die Stützen geklebt wird. Eine leichte Neigung entspricht dem Vorbild. Bei der Weite acht geben, dass die Kante nicht ins Lichtraumprofil der Gleise hineinragt (kleine Pfeile).

Beleuchtung kann unter dem Dach angeklebt werden, die Leitungen finden in den (zuvor entsprechend angebohrten) Stützrohren Platz.

Abschließend muss die ganze Angelegenheit noch mit passender Farbe behandelt werden, bzw. der Belag auf dem Bahnsteig wird zweckmäßigerweise aufgemalt/-geklebt, BEVOR das Dach montiert wird. Man kommt dann leichter dran.

NICHT VERGESSEN: Irgendwie wollen die Fahrgäste ja auf den Bahnsteig gelangen. Also muss entweder eine Treppe in die "Unterführung" eingeplant werden oder eine Fußgängerbrücke, die über die Gleise führt. Alternativ gab es, zumindest früher mal, niveaugleiche Übergänge, die mit Holzplanken ausgelegt waren.

So, jetzt sind wir alle gespannt, wie die Fotos vom Ergebnis aussehen.

Gruß

[aetzchef]

hallo Sevi,
nur aus holz kann man kaum in vernünftiges modell bauen.
da wirst Du schon etwas tiefer in die trickkiste greifen müssen.
kunststoffe, metall, glas usw.

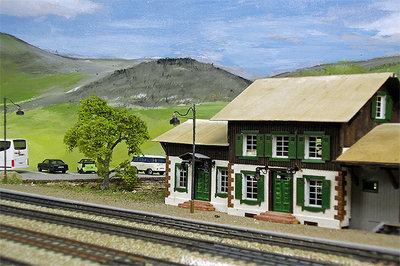

nachstehendes modell ist ein eigenbau nach etwa 110 jahre altem vorbild,
allerdings elektrisch beleuchtet.
