SMD-LEDs löten --> ein neues kleines How-to mit Bildern

[R Bles]

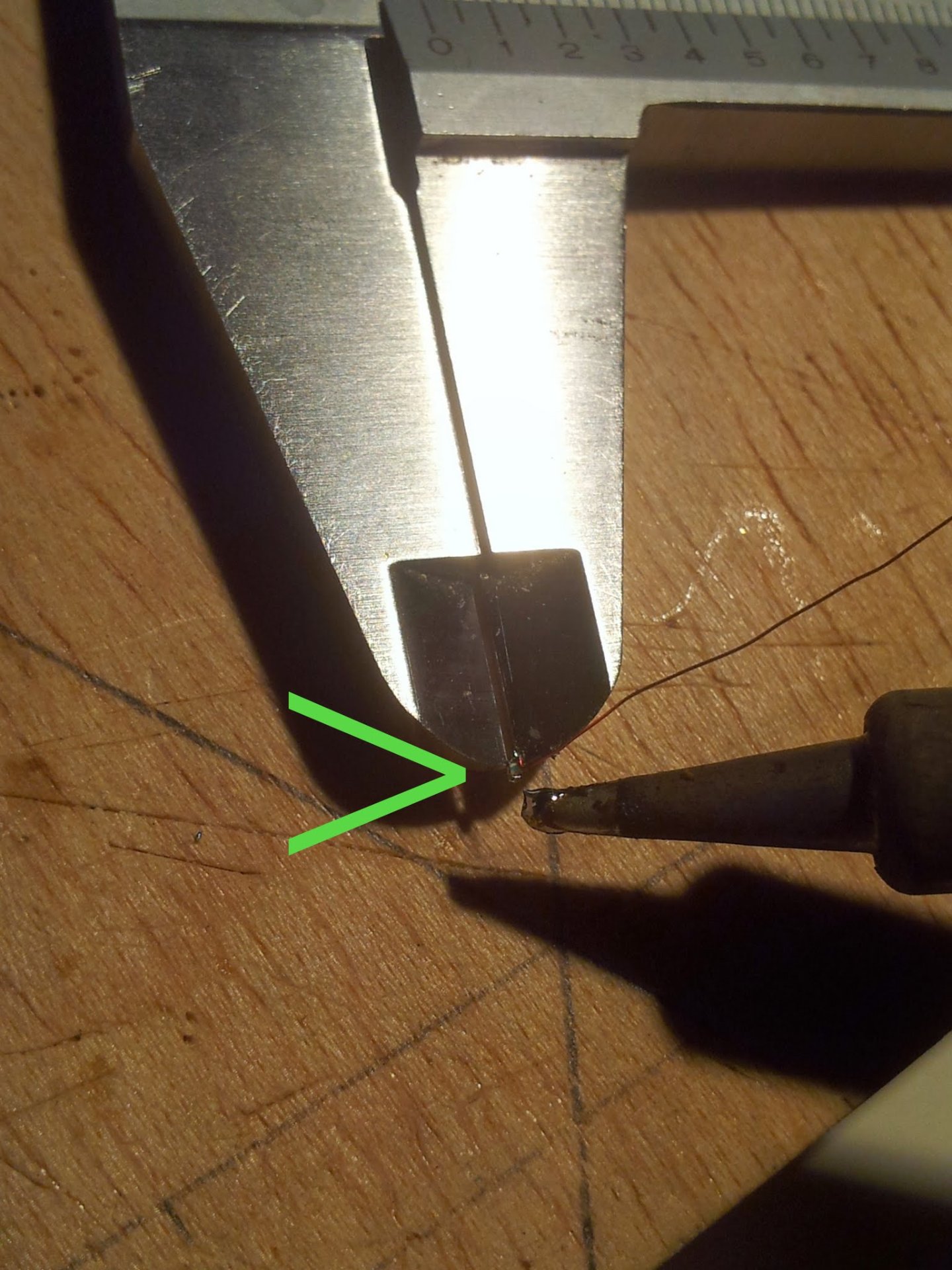

Ich habe diese Methode mit dem Messschieber. Hier ist ein 0402 im Messschieber eingespannt. Zuerst löte ich einen Draht an die LED, dann drehe ich ihn um, wie gezeigt.

[Mr. E-Light]

Hoi Robert,

auch eine gute Methode!
Sie müssen ja schon relativ fest eingespannt werden, damit sie beim Löten nicht rausfallen. Ich hätte allerdings Angst, dass ich die LEDs zerquetschen würde - das habe ich nämlich auch wirklich schon mal geschafft.


Ich habe übrigens neue Bilder zu meinen Kreuzpinzetten. Die Bilder sind nicht so gut wie das von Robert, aber man dürfte erkennen, worum es geht.

SMD-LED 0402

SMD-LED 0603 mit angelöteten 0,1 mm CU-Lackdrähten

Passgenaue Aussparungen in Pinzettenspitzen

Die eingefeilten Aussparungen dienen den LEDs als Auflage, damit sie sich nicht so leicht raus drehen, wenn man man mit der Lötspitze draufdrückt (was ja durchaus vorkommt). Der Anpressdruck der Pinzettenspitzen ist so gewählt, dass die LEDs stramm genug sitzen, aber eben nicht zerquetscht werden können.
Hier noch meine alte Schemazeichnung dazu:
