Unbekanntes Signal
-
- Forumane
- Beiträge: 277
- Registriert: Donnerstag 5. Juli 2007, 18:22
- Wohnort: Hessen
Unbekanntes Signal
Moin,

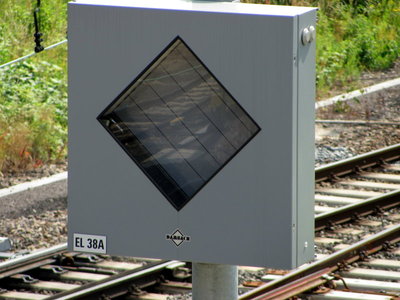

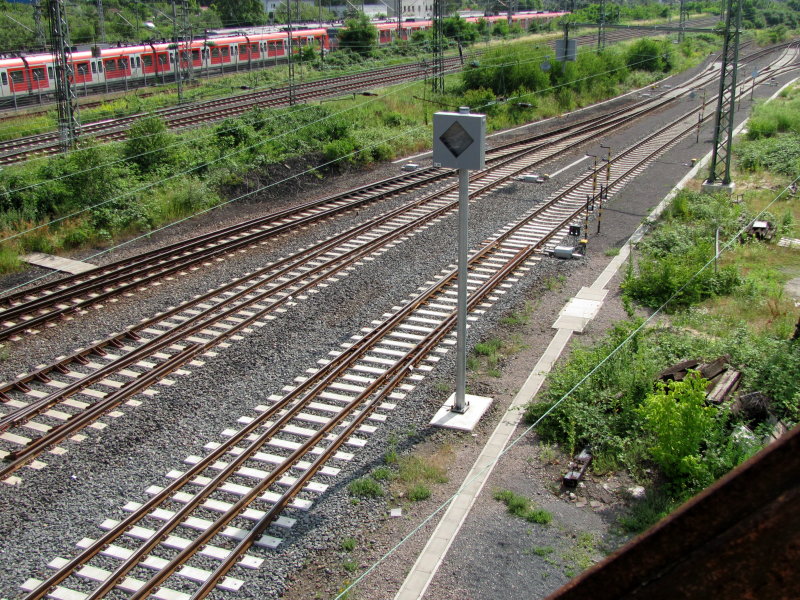

am Rangierbahnhof Offenbach hab ich ein mir unbekanntes Signal/Bahnverkehrszeichen gesehen. Kann mir jemand sagen, um was es sich dabei handelt.
Danke schon mal.
Gruß RS
am Rangierbahnhof Offenbach hab ich ein mir unbekanntes Signal/Bahnverkehrszeichen gesehen. Kann mir jemand sagen, um was es sich dabei handelt.
Danke schon mal.
Gruß RS
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Unbekanntes Signal
Moin R.,

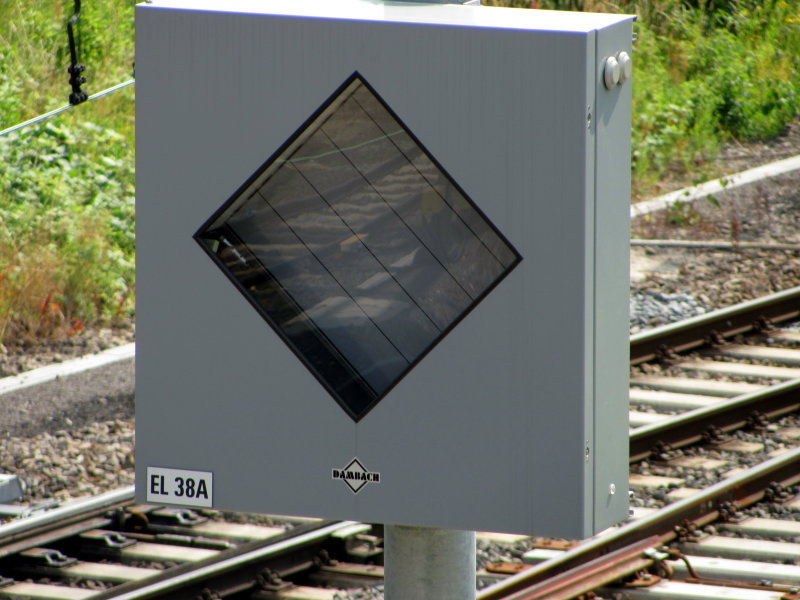

ich würde das mal für ein wechselbares Zeichen halten. Im Kasten scheinen drei- oder vierkantige Elemente drehbar verbaut zu sein, die nach Bedarf unterschiedliche Signalbilder zeigen können.
Der Form nach vermute ich, dass es sich um Zeichen für den Oberleitungsbetrieb handelt, das sind m. W. die einzigen Signale, die die Rautenform haben.
Es gibt wohl gelegentlich auch das "Zs6: Gegengleisanzeige" in Rautenform, das ergibt an der gezeigten Stelle auch Sinn.
Möglicherweise kann hier das "ICE-Zeichen" dargestellt werden, das dem TF anzeigt, dass sein letzter Wagen mit Stromabnehmer eine Schutzstrecke duchfahren hat und wieder eingeschaltet werden kann.
Gruß
ich würde das mal für ein wechselbares Zeichen halten. Im Kasten scheinen drei- oder vierkantige Elemente drehbar verbaut zu sein, die nach Bedarf unterschiedliche Signalbilder zeigen können.
Der Form nach vermute ich, dass es sich um Zeichen für den Oberleitungsbetrieb handelt, das sind m. W. die einzigen Signale, die die Rautenform haben.
Es gibt wohl gelegentlich auch das "Zs6: Gegengleisanzeige" in Rautenform, das ergibt an der gezeigten Stelle auch Sinn.
Möglicherweise kann hier das "ICE-Zeichen" dargestellt werden, das dem TF anzeigt, dass sein letzter Wagen mit Stromabnehmer eine Schutzstrecke duchfahren hat und wieder eingeschaltet werden kann.
Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Re: Unbekanntes Signal
Ich tippe eher auf diese Anzeige :
langsam fahren
langsam fahren
Weil den Halt würde der Fahrgast ja merkenWebseite des Bildes hat geschrieben: Der Zug soll langsamer fahren.
Dieses Signal sagt dem Lokführer, bis zur nächsten Zugfolgestelle mit etwa zwei Dritteln der Höchstgeschwindigkeit zu fahren. Dieses Signal wurde zur Zugfolgeregelung verwendet, z.B. um einem schnellen Zug anzuzeigen, daß ein langsamerer vorfährt und um damit ein Halt an einem Signal zu verhindern..
-
- Forumane
- Beiträge: 277
- Registriert: Donnerstag 5. Juli 2007, 18:22
- Wohnort: Hessen
Re: Unbekanntes Signal
Laut Hersteller ist die Bedeutung wie folgt:
bei diesem Signal handelt es sich um ein Fahrleitungssignal vom Typ EL6, welches in speziell ausgeschriebenen Fällen als Wechselverkehrszeichen in Prismentechnik von unserer Firmengruppe angeboten und gefertigt wird. Das Wechselverkehrszeichen (in diesem Fall in geschlossener Ausführung mit Frontscheibe, optionaler Heizung und optionaler Innenbeleuchtung) kann bis zu 3 unterschiedliche Anzeigezustände darstellen, z.B. das Schaubild EL6 und ein „Neutralbild“.
bei diesem Signal handelt es sich um ein Fahrleitungssignal vom Typ EL6, welches in speziell ausgeschriebenen Fällen als Wechselverkehrszeichen in Prismentechnik von unserer Firmengruppe angeboten und gefertigt wird. Das Wechselverkehrszeichen (in diesem Fall in geschlossener Ausführung mit Frontscheibe, optionaler Heizung und optionaler Innenbeleuchtung) kann bis zu 3 unterschiedliche Anzeigezustände darstellen, z.B. das Schaubild EL6 und ein „Neutralbild“.
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Unbekanntes Signal
... und hier ist es im Bild:
Ein auf der Spitze stehender weißer Rahmen mit einem auf der Spitze stehenden weißen Quadrat.
Bedeutung: Halt für Fahrzeuge mit gehobenen Stromabnehmern. Für Fahrzeuge mit gehobenen Stromabnehmern ist die Fahrt über das Signal hinaus verboten.
Gruß
Fahrleitungssignal EL 6: Ein auf der Spitze stehender weißer Rahmen mit einem auf der Spitze stehenden weißen Quadrat.
Bedeutung: Halt für Fahrzeuge mit gehobenen Stromabnehmern. Für Fahrzeuge mit gehobenen Stromabnehmern ist die Fahrt über das Signal hinaus verboten.
Gruß
