Gleis-Abstand

[Aquilius]

Hallo liebe Mit-Modellbahner,

ich möchte eine neue Modellanlage mit Märklin M-Gleisen bauen.
Dazu sollen die Gleise parallel verlaufen. Ich weis jetzt jedoch nicht, wie weit dann die beiden Gleise auseinander sein müssen.

Währe gut, wenn ich sehr schnell eine gute Antwort bekäme, denn die Zeit drängt, da am Sonntag eine Modellbahnbörse ist, und bis dorthin muss ich den Gleisplan fertig haben.

Danke im Vorraus

[günni]

Moin,
ein guter Rat von mir, plane mit Ruhe und ohne Hast! Auf Börsen bekommt man Zubehör nicht unbedingt preiswerter als im "normalen" Handel.

[HaNull]

Hallo!

Dazu sollen die Gleise parallel verlaufen. Ich weis jetzt jedoch nicht, wie weit dann die beiden Gleise auseinander sein müssen.

Laut Märklin-Katalog ergibt sich bei den Weichen 5202 oder 5214 ein Abstand von 77,4 mm.
Dies ist auch der Abstand zwischen R1 und R2. Auch die Bogenweichen ergeben diesen Abstand.

Mit den Weichen 5137 ergibt sich ein größerer Abstand (ist für R1/R2 aber eher nicht zu empfehlen).

[Lokomopfeife]

da am Sonntag eine Modellbahnbörse ist, und bis dorthin muss ich den Gleisplan fertig haben.

das war super witzig .. wer so schnell einen Gleisplan erstellt, hat sehr sehr wenig Ahnung , du solltest dir mal erst Buecher ueber Gleisplanungen kaufen ..

Laut Märklin-Katalog ergibt sich bei den Weichen 5202 oder 5214 ein Abstand von 77,4 mm.

richtig ... und damit bestaetigt sich, dass Aquilius keine Ahnung hat und noch nicht einmal die Grundsaetze der Gleisplanung kennt ...

[Aquilius]

ich habe schon ein wenig erfahrung, aber ich habe noch nie mehrgleisige trassen gebaut, und auserdem habe ich alles bereits geplant, außer eben, den stellen, wo die gleise paralellsein sollen

[Lokomopfeife]

aber ich habe noch nie mehrgleisige trassen gebaut, und auserdem habe ich alles bereits geplant,

man kann nicht etwas planen, wenn einem das Grundwissen fehlt ..

[Aquilius]

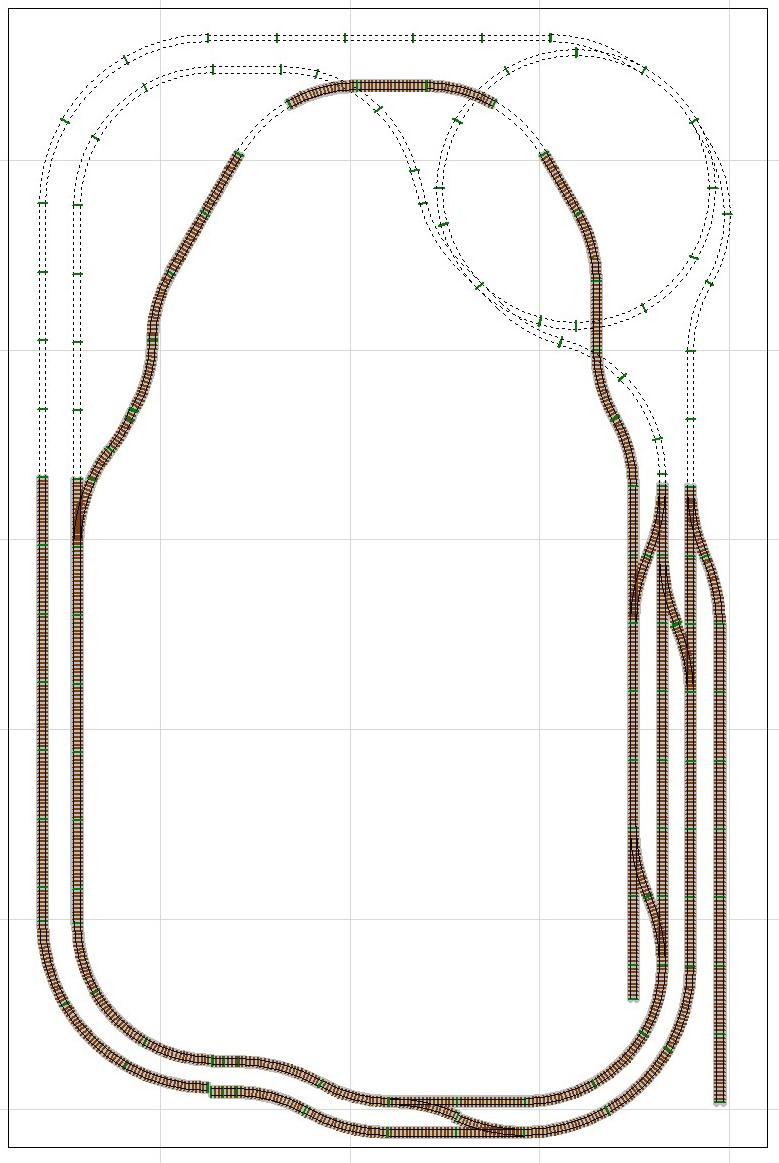

so, der Plan ist fertig, und so sieht er aus:

[HaNull]

so, der Plan ist fertig, und so sieht er aus:

Eine Frage: wie steil sollen den rechts oben am Bahnhofsausgang die Steigungen sein, damit die Nebenbahn ausreichend Höhe über der Hauptstrecke hat?

[Aquilius]

die steigt auch noch in der kurve mit an

[Marsupilami]

Den Plan kannst Du gleich wieder löschen - wieder mal alle Standardfehler drin, die es gibt!

1. viel zu viel Gleise parallel zur Anlagenkante
2. 90° Kurven
3. kein Platz für Bahnsteige zwischen den Bahnhofsgleisen
4. utopische Steigungen (das reicht hinten und vorne nicht von der Weiche bis zur Überschneidung der Gleise!)


Wie sind denn genau die Abmessungen, die zur Verfügung stehen? Und was ist als Material schon vorhanden?

[HaNull]

die steigt auch noch in der kurve mit an

Bei drei Gleisstücken auf der einen Seite 5 cm Anstieg, auf der anderen Seite 5 cm Gefälle? Das sind locker 10 % und an Ausrundung ist nicht zu denken ...

[Kai Eichstädt]

Moin,

eines mal zum Plan: es wäre nett zu Erfahren, was die einzelnen Gleise sein sollen, damit man als Betrachter es einfacher hat, die Gedankengänge des Planers nachvollziehen zu können. So ist es für mich nur ein Oval mit ein paar komischen Kurven.

Eine Frage: wie steil sollen den rechts oben am Bahnhofsausgang die Steigungen sein, damit die Nebenbahn ausreichend Höhe über der Hauptstrecke hat?

die steigt auch noch in der kurve mit an

Prima! Baue es so und berichte über deine Ergebnisse!

Gruß
Kai, der dann aber kein Gejammer lesen will...

[Aquilius]

endlich mal einer, der meinen Plan nicht schlecht macht, ich habe mir auch zusätzlich überlegt, im tunnel die Gleise nach unten zu führen, um noch platz zu gewinnen

[meckisteam]

Ich denke du solltest erstmal diesen Plan testweise auf dem Fußboden mit Gleisen aufbauen. Dann nimmst du Legosteine oder ähnliches um die Rampenstrecken aufzubauen. Ich denke du wirst feststellen das deine Rampen viel zu steil werden. Die einzieg Möglichkeit die ich sehen würde (die aber schwer zu bauen ist) sein nicht nur das eine Gleis anzuheben sondern auch das andere Gleis abzusenken. Dann würde sich die Steigung halbieren und sich dann in einem erträglichen Rahmen bewegen. Nur im Bereich der Wendel wird selbst das nicht reichen. Das wird nicht klappen. Da wette ich mit dir. Mehr als 3% Steigung (Also 3 cm Höhe auf 100 cm Streckenlänge !) ist nicht sicher zu befahren. Mal abgesehen davon sieht es sch..... aus !

VG, Holger

[HaNull]

endlich mal einer, der meinen Plan nicht schlecht macht

Ironie-Detektor überprüfen.

Wenn Du sachliche Kritik für Schlechtmachen hälst, dann brauchst Du hier keine Pläne einstellen.

4 % Steigung bedeutet 4 cm Höhenunterschied auf 100 cm Strecke.
Bei H0 braucht man 8 cm Durchfahrtshöhe, macht mit Ausrundung mehr als 200 cm Strecke.

[Lokomopfeife]

man kann nicht etwas planen, wenn einem das Grundwissen fehlt ..

wie sich doch meine Aussage bestaetigt ..

[Aquilius]

ob ihrs glaubt oder nicht:

Es funktioniert !

[meckisteam]

Ich schreib jetzt mal das was uns allen gerade durch den Kopf geht.

Davon möcht ich Bilder sehen.

[Marsupilami]

ob ihrs glaubt oder nicht:

Es funktioniert !

Ja klar, mit einer Steigung wie bei einer Zahnradbahn!

Merkst Du nicht, wie unrealistisch das aussieht?

[günni]

ob ihrs glaubt oder nicht:

Es funktioniert !

Moin,
hast Du eine Gleiswendelpumpe verwendet? Das ist nämlich sehr steil.
