Weichen ohne Endabschaltung Stellpult - LED Signale ???

[günni]

Moin,
Gleichrichter B80 C2200
Elko 2200µF 40V

Schaltung mache ich Heute Abend.

[willspass2700]

Hallo Günni!
es funkt )) Gleichstrom hab ich jetzt einmal vom kleinbahntrafo für
die Schienen genommen ) und soweit Gas gegeben bis ca 15V anlagen.
Ich bin wirklich zufrieden das funkt super einwandfrei )
danke für deine Unterstuetzung - ohne dich haette ich das nicht so hingebracht
jetzt mache ich an der Platte für das Pult weiter wenn erste Schritte sichtbar
kommen noch Fotos
gruß und nochmals danke Christian

[günni]

Moin,

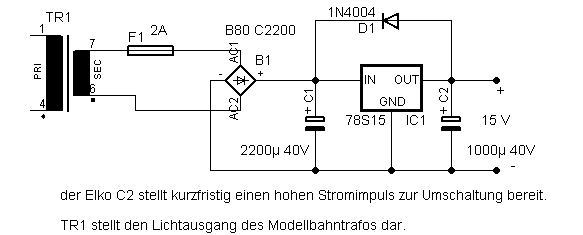

alternativ kannst Du den Lichtausgang de Modellbahntrafo nutzen. Hier die Schaltung dazu.

[willspass2700]

Hallo Günni!

Danke für deine Schaltung - hab´s gesehen aber weit davon entfernt zu verstehen, macht aber im Moment nichts - Lösung hab ich ja gefunden - wie beschrieben.

Und heute habe ich bei Conrad 23 Stk. von diesen Relais bestellt für die weiteren Weichen der Anbauplatte ) - das eine funkt auch nach dem WE noch hervorragend - das Stellpult hab ich schon gezeichnet und die Löcher ebenfalls gebohrt - wird spannend - jetzt weiß ich was ich in diesem Winter mache.

Über weitere Fortschritte halte ich auf dem Laufenden.

Gruß
Christian
