Car System beleuchtungseinbau ????!!!!!!

Beitrag von modellbahn100 » Samstag 12. Februar 2011, 22:08

Hallo
Ich bin mit Sachen Car System minimal vertraut aber was Beleuchtungseinbau angeht = 0 Ich weiß garnichts über Beleuchtungseinbau außer, dass man für weiße Led´s Spannungswandler braucht nun frage ich euch kennt ihr jemanden, wo man seine Fahrzeuge hinschicken kann und die machen das dann? vielleicht so für 10-20€ oder so.

LG Modellbahn100

FeuerwehrFreak03
Forumane
Beiträge: 318
Registriert: Sonntag 17. Januar 2010, 14:20
Wohnort: Velbert

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von FeuerwehrFreak03 » Sonntag 13. Februar 2011, 01:27

schau mal hier rein. Sebastian stellt eigentlich immer gute Hilf-Videos rein.
Gruß Markus

Teilnehmer MFM2010 bis MFM2023

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von günni » Sonntag 13. Februar 2011, 01:43

Moin Markus,
der Urposter will, so verstehe ich die zusammen gesetzten Buchstaben, eine Firma oder einen Modellbauer beauftragen. Dabei träumt er, dass ihm die Arbeit fast geschenkt wird.

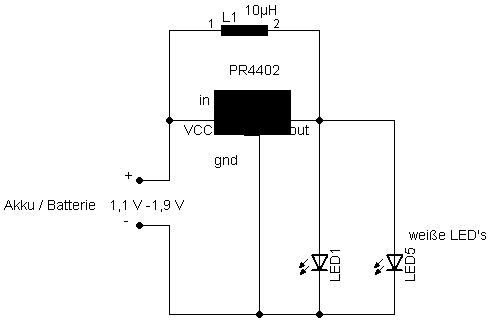

Ich habe ihm mal eben, auf die Schnelle, ein Schaltbild für den Spannungswandler gemacht.
Der Gesamtstrom beträgt 22mA.

Edit: Strom hinzugefügt.
Dateianhänge
Zuletzt geändert von günni am Sonntag 13. Februar 2011, 19:08, insgesamt 1-mal geändert.

Atropos

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von Atropos » Sonntag 13. Februar 2011, 10:36

Mit Google nach "Car System Beleuchtung" suchen, achtes oder neuntes Ergebnis:
Hier bietet eine Firma den Lichteinbau an.
Der Einbau von Scheinwerfer und Rücklicht kostet 25 € plus 10 € Versand.

Georg

Benutzeravatar
Martin D.
Forumane
Beiträge: 1047
Registriert: Freitag 10. Oktober 2008, 16:51
Wohnort: Schwentinental
Kontaktdaten:

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von Martin D. » Sonntag 13. Februar 2011, 11:09

Guck mal hier.
Würde ich mir wirklich überlegen, bevor ich 40 EURO! für die paar Funzeln ausgebe!

Schöne Grüße Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

Atropos

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von Atropos » Sonntag 13. Februar 2011, 16:59

Ich hatte modellbahn100 nur gezeigt, was er wissen wollte.
Außerdem kostet der Einbau von Scheinwerfern, Rücklicht und bis zu 5 Blaulichtern 40 Euro, ohne die Blaulichter spart man 15€ (3€ pro LED)!
Ob es sich lohnt, dort die Beleuchtung vornehmen zu lassen, ist eine andere Frage, auf die die Antwort wahrscheinlich nein ist.

Georg

modellbahn100

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von modellbahn100 » Sonntag 13. Februar 2011, 17:05

OK OK OK
Diese Preise sind ja riesig also hab ich im Internet gesucht alles was ich brauche ist:

Lötkolben ( meiner ist kaputt )
Lötzinn
Led´s
Kupferlackdraht

für ca. 50€

LG Modellbahn100
PS: Die Videos von Sebastian sind hilfreich aber mein Problem ist wo wird welches Kabel drangelötet vielleicht mach mal jemand ein Viedeo darüber wäre sehr sehr schön.

Benutzeravatar
Kai Eichstädt
Forumane
Beiträge: 2742
Registriert: Samstag 19. Juni 2004, 23:32
Wohnort: Flensburg
Kontaktdaten:

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von Kai Eichstädt » Sonntag 13. Februar 2011, 18:07

Moin,
modellbahn100 hat geschrieben:...alles was ich brauche ist:
...
Widerstände
http://www.elektronik-kompendium.de/sit ... 201111.htm

ergänzt
Kai

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von Sebastian » Sonntag 13. Februar 2011, 18:51

Wo man Kabel dranlötet...ja also soviel Wissen habe ich dann einfach mal ganz frech vorraus gesetzt. Schließlich habe ich ein Video über die Widerstandsberechnung gemacht und eines über allgemeine Verkabelungen in so einem Auto.

Wo man die Leds anlötet hat Günni ja oben wunderbar erläutert. Den Schaltplan in den von mir aus dem 2. Link oben integriert und fertig ist die Sache!

Viel Erfolg!

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Car System beleuchtungseinbau ????!!!!!!

Beitrag von günni » Sonntag 13. Februar 2011, 19:05

Moin,

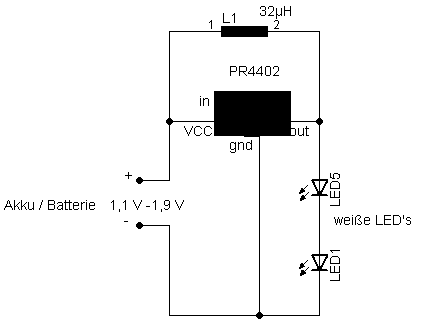

hier habe ich die LED's in Reihe geschaltet. Man beachte die geänderte Induktivität von L1.
Der Gesamtstrom beträgt ca. 8mA.
Dateianhänge
