Faller Kanalarbeiter mit Bewegung 180600

[ICE ist ein Zug]

Hallöle,

Ich habe mir den Faller Kanalarbeiter mit Bewegung (http://faller.de/App/WebObjects/XSeMIPS ... egung.html) zugelegt. Diesen möchte ich auf meiner Anlage installieren, und zwar, auf der Car System straße. Ich steuere mit der Faller Verkehrssteuerung.
Das Problem ist ich weis nicht wie ich anstecken soll
Wenn Sensor 1 überfahren wird, soll der Arbeiter hochgehen( Stromkreis geschlossen )
Wenn Sensor 2 überfahren wird, soll der Arbeiter runtergehen ( Stromkreis unterbrochen )

Wie soll ichs an die http://faller.de/App/WebObjects/XSeMIPS ... rung-.html anschliesen?

Gruß
Moritz

[TorstenF]

Hallo Moritz,

auf der Seite von Faller gibt es pdf-Dateien. Da kannst du fündig werden.
Direkt neben dem Produkt was du dir zulegen möchtest
--> http://faller.de/xs_db/DOKUMENT_DB/www/ ... anl_01.pdf

Allerdings lesen musst du selbst


Grüße
Torsten

[ICE ist ein Zug]

da ist nichts vom kanalarbeiter
wir habens mit dem schema der Parkharfe versucht aber das geht auch nicht

[günni]

Moin,
...Du nutzt S3, R3 und A3. Zuerst über S3 dann über R3 fahren... A3 = Kanalarbeiter.

[ICE ist ein Zug]

so ist es, funktioniert aber immernoch nicht.

Der Arbeiter hat jetzt fast einen Monat unter der Erde verbracht, jetzt möchte er wieder hoch^^

Gruß
Moritz

[günni]

Moin,
hast Du mal gemessen, ob die Kontakte ausgelöst werden?

[ICE ist ein Zug]

die Kontakte funktionieren. Kannst du bitte einen Schaltplan Zeichnen für extra Blöde, vielleicht habe ich ja etwas falsch verstanden

Gruß
Moritz

[TorstenF]

@ Moritz

Kurze, vieleicht doofe, Frage.
Hast du mal den Kanalarbeiter ohne Steuerung getestet
Also einfach mal Spannung an die Anschlusskabel und funktioniert er dann auch
Nicht das der kaput ist und deswegen nicht läuft


Gruß
Torsten

[ICE ist ein Zug]

hallo TorstenF,

ich habe ihn getestet, und es funktioniert tadelos

Moritz

[günni]

Moin,

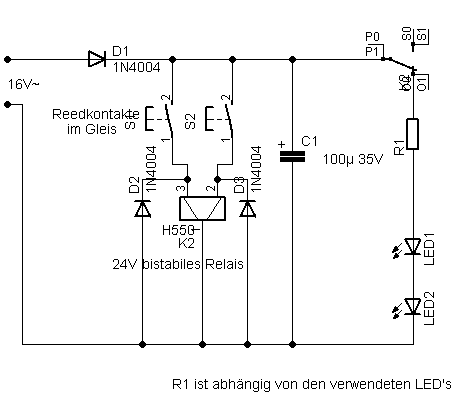

z. B. habe ich hier eine Steuerung mit einem bistabilen Relais. Statt R1 und den LEDs wird der Kanalarbeiter angeschlossen.

[TorstenF]

@ Moritz

Ich hätte da auch noch eine Idee.
Zeichne Du uns mal bitte deine Verdrahtung in einem Schaltplan auf.
Vielleicht hat sich bei dir ein kleiner Fehler eingeschlichen.
Bitte aber auch ganz genau welches Kabel du wo angesteckt hast.
Somit können wir sehen wie du ihn verdrahtet hast und du brauchst nicht andere Schaltpläne zu übersetzten bzw. umzusetzen.
Ich denke das wäre eine Möglichkeit dir schneller zu helfen. Wir schauen uns deine Verdrahtung an und können so sehen ob die schonmal stimmt. Kann ja auch ein anderer Fehler sein.


Gruß
Torsten

[ICE ist ein Zug]

So, hab jetzt alles Nochmalüberprüft, aber konnte keinen Fehler feststellen
Ich würde gerne auch einen Schaltplan reinstellen, aber das griege ich irgendwie nicht auf die Reihe

Gruß
Moritz

[TorstenF]

@ Moritz

Schliess mal anstatten des Kanalarbeiters eine Glühlampe an, bspw. eine von Faller für 14-16V. Und anstatten der Reedkontakte instaliierst du Taster.
Wenn die so nicht funktioniert dann ist was mit deiner Steuerung nicht in Ordnung.
Ist die Verkehrssteurung überhaupt richtig angeschlossen? Hat sie genug Spannung?
Wenn die keinen Strom bekommt dann kann auch der Kanalarbeiter nicht funktionieren.
Die muss an einer 16 V Wechselstromquelle angeschlossen sein! Steht in der Anleitung von Faller
Und bedenke, dass du die Anschlüsse auf der gleichen Seite benutzt. Nicht kreuz und quer!

Torsten

[ICE ist ein Zug]

hallo TorstenF,

Auf der anderen Seite der Verkehrssteuerung ist eine Bushaltestelle angeschlossen und diese funktioniert

Moritz

[TorstenF]

Gut, dann haben wir schon mal eine mögliche Fehlerquelle ausgeschlossen.

Jetzt nochmals alle Kabel abnehmen (nur die vom Kanalarbeiteranschluss) und so wie Günni es beschrieben hat nochmal neu verdrahten. Sollte er dann immer noch nicht funktonieren kann es auch sein, dass beim Einbau des Arbeiters etwas verklebt worden ist und somit die Mechanik nicht mehr funktoniert.
Welche Kontakte (Reeds) verwendest du ?
An was für eine Stromquelle ist die Verkehrssteuerung angeschlossen?

Torsten

[ICE ist ein Zug]

Also die mechhanik geht, da ich den Arbeiter direkt angeschlossen haben an den Trafo und dieser dann hochfährt.
Die Stromquelle ist ein Trafo von Viesmann, 16V AC (Wechselstrom oder Gleichstrom kann ich gerade nicht genau sagen, aber am selben Trafo hängt auch die IntelliBox Basic)

Moritz

[HahNullMuehr]

[...]Die Stromquelle ist ein Trafo von Viesmann, 16V AC (Wechselstrom oder Gleichstrom kann ich gerade nicht genau sagen, [...]

Der war schön. Da musste ich mal rasch ein wenig lachen.
Zur Info: Auf Englisch heißt Wechselstrom "alternating current", abgekürzt AC.
Gleichstrom heißt "direct current", Abk. DC.

Und Gleichstrom kommt niemals aus Trafos, sondern immer nur aus Netzgeräten, wie unser lieber GüNNi zu erläutern niemals müde wird.

Gruß

[günni]

Und Gleichstrom kommt niemals aus Trafos, sondern immer nur aus Netzgeräten, wie unser lieber GüNNi zu erläutern niemals müde wird.

Moin Micha,
wie Du siehst, ist es leider immer wieder nötig.

[günni]

Auf der anderen Seite der Verkehrssteuerung ist eine Bushaltestelle angeschlossen und diese funktioniert

Moin,
das hat nichts zu sagen. Da sind 4 Flipflops eingebaut. Wenn eines defekt ist, funktionieren die anderen weiterhin. Es muss zuerst der S-Eingang (set) betätigt werden, danach der R-Eingang (reset). Benutze für den Kanaldeckelgewichtheber den dazu gehörenden Ausgang 1.

[TorstenF]

@ Moritz

Und wie sieht es mit den Kontakten, den Reedkontakten, aus?
Hast du die mal überprüft? Oder anstatten dieser mal Taster benutzt?

Was man auch machen könnte um zu überprüfen ob ein FlipFlop defekt ist, die Kabel der Bushaltestelle abnehmen und dort den Kanalmenschen anschliessen.


Torsten
