Led einbau in Car System

Für Diskussionen rund ums Car-System und bewegte H0-Autos
Antworten
Nicstar

Led einbau in Car System

Beitrag von Nicstar » Sonntag 20. März 2011, 19:44

Hallo

Ich möchte in einen Car-System Umbau eines LKW 6 Led's mit 2,0 V Spannung und 20mA. Wie viel Akkuspannung brauche ich?

mfg Nicstar

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Led einbau in Car System

Beitrag von günni » Sonntag 20. März 2011, 19:52

Moin,

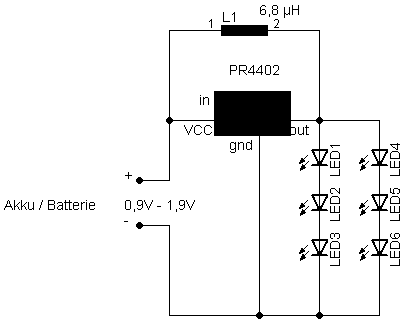

1,2 V.
Dateianhänge

Nicstar

Re: Led einbau in Car System

Beitrag von Nicstar » Sonntag 20. März 2011, 20:18

danke für de schnelle Antwort.
Ich kenn mich nicht so damit aus, daher wofür stehen die beiden schwarzen Kästen? Der eine wird wohl der Wiederstand sein, aber das andere Kästchen.

mfg Nicstar

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Led einbau in Car System

Beitrag von günni » Sonntag 20. März 2011, 20:42

Moin,
PR4402 ist ein IC und L1 ist eine Spule.

Nicstar

Re: Led einbau in Car System

Beitrag von Nicstar » Sonntag 20. März 2011, 20:54

ich bin wirklich neu in diesem thema, deshalb wofür ist ein ic und kann man statt einer Spule nicht einen Wiederstand benutzen?

mfg Nicstar

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Led einbau in Car System

Beitrag von Sebastian » Sonntag 20. März 2011, 21:01

Hmm arbeitet unser Threadersteller mit Google-Translator? Sollen wir es auf Englisch versuchen? Das erste Posting ist nicht so ganz eindeutig.

Wieviel Volt hat denn der Akku? Wenn es ein 2.4V NiMH Akkupack ist, dann bräuchte er natürlich nur einen Widerstand.

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Led einbau in Car System

Beitrag von günni » Sonntag 20. März 2011, 21:01

Moin,
das IC PR 4402 (Integrierter Schaltkreis) ist ein Booster. Nein, eine Spule kann man nicht durch einen Widerstand ersetzen!
Grundlagen der Elektronik

Christian Schoenwitz
Forumane
Beiträge: 733
Registriert: Donnerstag 1. Januar 2004, 18:43

Re: Led einbau in Car System

Beitrag von Christian Schoenwitz » Montag 28. März 2011, 22:45

Wie Günni schon geschrieben hat, gibt es hier:

http://www.tams-online.de/htmls/produkt ... fcs-L.html

oder hier:

http://www.modellbau-schoenwitz.de/shop ... ystem.html

Die Schaltung als Fertigbaustein, mit oder ohne Kabel.

Viele Grüße
Christian

Nicstar

Re: Led einbau in Car System

Beitrag von Nicstar » Dienstag 29. März 2011, 14:27

ok danke für die Antworten.
Ich habe noch eine Frage zum Car-System-Umbau.
Wie verlegt ihr die Kabel vom Trailer zur Zugmaschiene. Also bei einem Sattelschlepper.
Am Motor entlang oder wie in echt an die Kabiene?

mfg Nicstar

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Led einbau in Car System

Beitrag von Sebastian » Dienstag 29. März 2011, 17:41

Wenn der Motor als Verbindung zwischen Zugmaschine und Auflieger dient, klebe ich die Kabel an den Motor, und zwar so, dass sie nicht durchgescheuert werden können.

Die Spannungsregler von Tams oder Schönewitz braucht man nicht, wenn 2 NiMH Zellen in Reihe im Fahrzeug eingebaut sind. Dafür sollten in einem normalen HO LKW locker Platz sein, siehe mein Posting weiter oben.

Gruß

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

TT-Fan

Re: Led einbau in Car System

Beitrag von TT-Fan » Dienstag 29. März 2011, 17:51

Hallo Nicstar,

mann kann die Sattelschlepper auch so bauen wie die Beiden hier. In H0 kommen dann meißt 2 Akkus, je nach Fahrzeug, zum Einsatz. http://forum.miniatur-wunderland.de/car ... ml#p253189

Gruß, Ralf

Nicstar

Re: Led einbau in Car System

Beitrag von Nicstar » Dienstag 29. März 2011, 18:40

ok danke :D

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Led einbau in Car System

Beitrag von günni » Samstag 9. April 2011, 21:02

Moin,
hier ist ein Rechner für die Berechnung des Vorwiderstandes.
