2 Signale ohne Funktion und eines Ganz Defekt

Für alle Diskussionen rund um digitale Modellbahntechnik und alles zum Thema Software Modellbahnplanung und Modellbahnsteuerung
benno-90

Re: 2 Signale ohne Funktion und eines Ganz Defekt

Beitrag von benno-90 » Mittwoch 13. Januar 2016, 17:02

Meinte ich habe nun das 7788 auf der Anlage. Das 7040 wurde komplett entfernt. Mfg

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: 2 Signale ohne Funktion und eines Ganz Defekt

Beitrag von Stephan D. » Donnerstag 14. Januar 2016, 08:09

Hallo Benno!
benno-90 hat geschrieben:Meinte ich habe nun das 7788 auf der Anlage.
.....
:?:
Ich vermute Du meinst das Signal 7188:

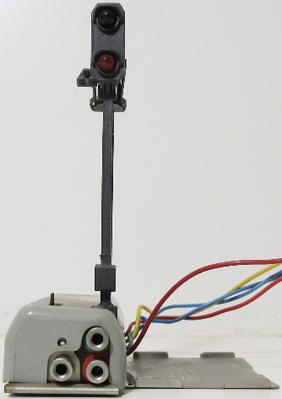

Märklin 7188.png
Auch dazu wäre das Vorsignal 7036 nicht unbedingt passend. Zum 7188 gab es das Vorsignal 7187:

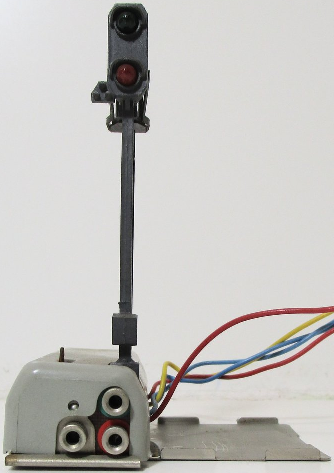

Märklin 7187.png
Märklin 7187.png (32.81 KiB) 1555 mal betrachtet
Dieses wurde / wird an die beiden Buchsen (rot + grün) vorne am 7188 angeschlossen. Das 7188 ist ein Lichtsignal, das 7036 ein Formsignal. Im Original gab es nur selten die Kombination Licht- und Formsignal da das Formsignal dann von mechanischem auf elektrischen Antrieb umgebaut werden musste. Meist wurden dann gleich beide Signale durch Lichtsignale ersetzt. Kabel mussten ja sowieso verlegt werden und Lichtsignale haben keine störanfällige Mechanik.

Gruß
Stephan
