Re: Bahnübergang 74920

Beitrag von StefanB » Sonntag 1. Dezember 2013, 21:55

Nabend zusammen,


Ich lese jetzt schon seit stunden.... :(
Zur Geschichte: Sohn bekommt zu Weihnachten seine Startpackung mit MS2 also Digital. Alles getestet alles gut.
Damit es nicht langweilig wird gibt es noch ein Bahnübergang 74920 dazu.
In jeder Anleitung, in jedem Forum lese ich immer was von gelben Kabeln - HAB ICH ABER NICHT :twisted:
Meine Kabel sind ROT-GRAU-BRAUN darüber konnte ich nirgends etwas lesen. Grau = gelb?
Wo schließe ich diese Kabel an? Extra Trafo? Wenn ja Trafo 60032 in Ordnung?

Bitte dringend um Hilfe....
Danke vorab....

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Bahnübergang 74920

Beitrag von HaNull » Sonntag 1. Dezember 2013, 22:23

Moin!

Trafo 60032 ist geeignet. Du kannst Dir aussuchen, welchen Anschluss Du "gelb" und welchen Du "braun" nennst.

Habt Ihr den Bahnübergang schon gekauft?
Die aktuelle Ausführung 74923/78071 wird mit Strom aus dem Gleis versorgt - ohne externen Trafo, ohne Stolperfallen.
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

StefanB

Re: Bahnübergang 74920

Beitrag von StefanB » Sonntag 1. Dezember 2013, 23:03

Der Übergang ist aus dem ergänzungsset 78071... Hat mein Vater gekauft.
Ohne Stolperfalle nen ich das nicht gerade. Die Kabel an welches Gleis? Sind ja nicht besonders lang.
Braun und Rot ans Gleis. Und grau?
Bin bestimmt aufgrund des vielen Lesens total verwirrt....

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Bahnübergang 74920

Beitrag von HaNull » Sonntag 1. Dezember 2013, 23:40

Hier die Anleitungen zu den Bahnübergängen aus 78071 und 78070:

Code: Alles auswählen

http://medienpdb.maerklin.de/product_files/1/pdf/78071_betrieb.pdf
http://medienpdb.maerklin.de/product_files/1/pdf/78070_betrieb.pdf
URL ins Adressfeld kopieren.

Die beiden Rampen mit den Schranken sind beim 78071 fest mit dem Gleisstück verdrahtet, der Strom kommt aus dem Gleis - ein externer Trafo wird nicht benötigt.

Ist Euer Bahnübergang vielleicht aus 78070?
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Bahnübergang 74920

Beitrag von Stephan D. » Montag 2. Dezember 2013, 08:26

Hallo Stefan!
StefanB hat geschrieben:.....
Bin bestimmt aufgrund des vielen Lesens total verwirrt....
Diese Vermutung habe ich auch da in den Anleitungen eigentlich alles sehr verständlich (mit Zeichnungen!) erklärt ist.
Beim Bahnübergang aus 78071 wird das gesonderte gelbe Kabel nur benötigt wenn man ihn auf einer analog betriebenen Bahn verwenden will. Für Digitalbetrieb gilt: Gleisteile + Straßenauffahrten zusammen stecken, einbauen und fertig.

Erkläre uns daher bitte nochmals wo da das Problem liegt.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

StefanB

Re: Bahnübergang 74920

Beitrag von StefanB » Montag 2. Dezember 2013, 10:32

Huhu,

also Gleise zusammen stecken - auf die Feile achten und los! So steht es geschrieben.
Habe ich auch versucht nur das ich wie gesagt die drei Kabel - abgehend von der kleinen Platine unter dem Bahnübergang übrig habe! Die sind mit Steckkabelschuhen versehen! Rot und braun ans Gleis? Aber dann hab ich noch das graue Kabel übrig. Wo kommt das hin?
Die beiden hälften des Bahnüberganges sind fest mit Kabeln verbunden!

Ich wills ned kaputt machen :shock:

Rot an - 0
Braun an - B
Grau an -?
Ich stelle heute abend schnell ein Foto rein von dem Übergang

In der Anleitung steht leider nicht wo die Kabel hin kommen, sondern nur was tun wenn Analogbetrieb

StefanB

Re: Bahnübergang 74920

Beitrag von StefanB » Montag 2. Dezember 2013, 18:33

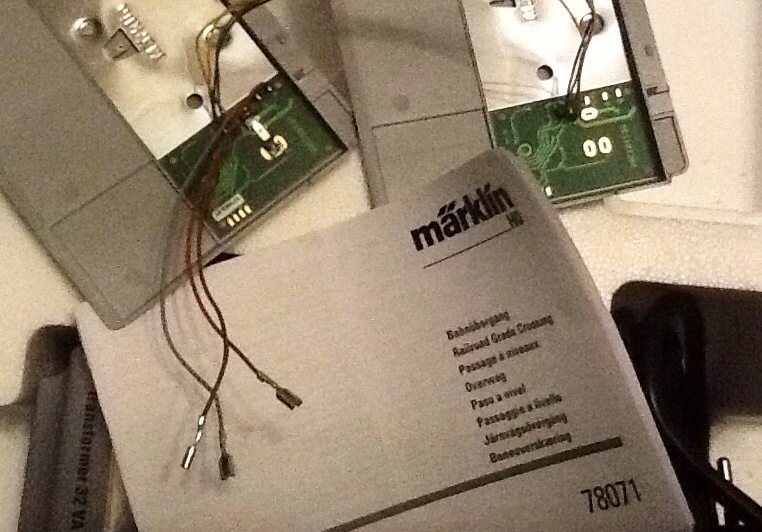

Anbei das Foto! Rechte und linke Seite sind fest verlötet. Nur die drei Kabel sind anzuschließen.
Dateianhänge
Anbei das Foto vom Bahnübergang von unten

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Bahnübergang 74920

Beitrag von Stephan D. » Dienstag 3. Dezember 2013, 17:54

Hallo Stefan!


In der Anleitung sieht man drei Kabel welche unter das Straßengleisstück gehen und wohl auch dort angeschloessen werden. Ausgehend von den Märklinfarben würde ich sie wie folgt anchsließen:

rot = Mittelleiter
braun = durchgehende (= nicht unterbrochene) Schiene
grau = unterbrochene Schiene

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

StefanB

Re: Bahnübergang 74920

Beitrag von StefanB » Dienstag 3. Dezember 2013, 19:29

Danke Stephan....
Das wars.
Gruß Stefan

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Bahnübergang 74920

Beitrag von Stephan D. » Mittwoch 4. Dezember 2013, 07:33

Hallo Stefan!

Na prima.
Viel Spaß mit der Bahn.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

StefanB

Re: Bahnübergang 74920

Beitrag von StefanB » Mittwoch 4. Dezember 2013, 11:46

Die Frage ist nur warum sowas nicht in der Beschreibung steht....
Ist doch kein Problem das kurz darzustellen, damit so Anfänger wie ich ned tagelang suchen müssen... :shock: :shock: :shock: :shock:

Aber dafür sind ja solche Foren vorhanden

Benutzeravatar
Datterich
Forumane
Beiträge: 9752
Registriert: Montag 9. Februar 2004, 14:21
Wohnort: 100 km südlich Speicherstadt

Bahnübergang 74920

Beitrag von Datterich » Mittwoch 4. Dezember 2013, 11:49

Da hast Du vollkommen Recht! Hier bekommst Du häufig nicht nur simple Gebrauchsanweisungen, sondern kannst oftmals Dinge erfahren, die zwischen den Zeilen stehen ... :D


Freundliche Grüße aus Darmstadt
Datterich
Hier trifft man manchmal Leute, die gar keinen Zug vertragen ...

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Bahnübergang 74920

Beitrag von HaNull » Mittwoch 4. Dezember 2013, 13:05

StefanB hat geschrieben:Die Frage ist nur warum sowas nicht in der Beschreibung steht....
Bei mir waren die Kabel ab Werk angeschlossen. Es ist vermutlich nicht vorgesehen, dass die Kabel abfallen und deshalb hat man das wohl nicht dokumentiert.
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

StefanB

Re: Bahnübergang 74920

Beitrag von StefanB » Mittwoch 4. Dezember 2013, 15:51

Aber genau für so nen Fall sollte es drin stehen :D :D :D

Dank euch trotzdem... Fall erstmal geschlossen

:pray: :pray: :pray:

MagnusP

Re: Bahnübergang 74920

Beitrag von MagnusP » Mittwoch 25. Dezember 2013, 14:55

Hallo, ich bin neu hier und habe das gleiche Problem. Wo genau wird jetzt der graue Stecker angeschlossen?? :|

Vielen Dank für eure Hilfe

astrobahn

Re: Bahnübergang 74920

Beitrag von astrobahn » Donnerstag 10. April 2014, 20:32

Stephan D. hat geschrieben:Hallo Stefan!

rot = Mittelleiter
braun = durchgehende (= nicht unterbrochene) Schiene
grau = unterbrochene Schiene

Gruß
Stephan
Hallo,
habe auch einen 78071 BÜ mit C Gleisen und mobile station. Am Anfang haben die Lichter immer gebrannt, dann hab ich es nochmal auseinandergebaut. Dabei sind wohl die 3 Kabel losgegangen. Braun und grau kann ich am 74920 Mittelteil an den Kabelschuhen B und 0 anbringen.
Aber das mit dem rot an den Mittelleiter? Wo soll ich den finden?
Vielen Dank für!
