Fleischmann DCC-DIGITAL N „piccolo“

Für alle Diskussionen rund um digitale Modellbahntechnik und alles zum Thema Software Modellbahnplanung und Modellbahnsteuerung
Benutzeravatar
meckisteam
Forumane
Beiträge: 1136
Registriert: Montag 6. Juni 2005, 19:55
Wohnort: Köln
Kontaktdaten:

Re: Fleischmann DCC-DIGITAL N „piccolo“

Beitrag von meckisteam » Samstag 3. Dezember 2011, 13:56

Die blauen Drähte dienen zur Fahrstrom-Schaltung in einem Halteabschnitt vor dem Signal. Du gehst her und isolierst mit den Isolierschienenverbindern einen Abschnitt einer Schiene. Dieser Abschnitt sollte so lang sein das jede deiner Loks bei den dort gefahrenen Geschwindigkeiten sicher zum stehen kommt.

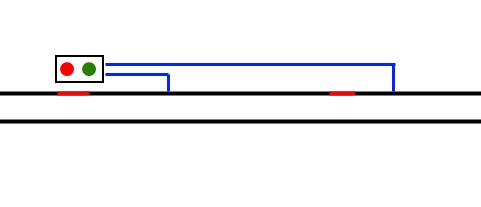

Wie das ganze angeschlossen wird siehst du im Bild das ich dir gezeichnet habe.

VG, Holger
Dateianhänge
Signal Anschluss 1.jpg
Signal Anschluss 1.jpg (9.6 KiB) 719 mal betrachtet
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/

stuttgartfan

Re: Fleischmann DCC-DIGITAL N „piccolo“

Beitrag von stuttgartfan » Sonntag 4. Dezember 2011, 06:37

Hallo
Vielen Dank für deine Antwort und deiner Zeichnung,Holger.
Blos jetzt weiss ich nicht wie befestige ich die 2 blauen Drähte an der Schiene?
Könnt ihr mir da helfen.Schön Dank schon mal im voraus.
Mfg Uwe

Benutzeravatar
Jörg Spitz
Forumane
Beiträge: 2068
Registriert: Freitag 15. Dezember 2006, 07:41
Wohnort: Zell im Wiesental (LÖ)
Kontaktdaten:

Re: Fleischmann DCC-DIGITAL N „piccolo“

Beitrag von Jörg Spitz » Sonntag 4. Dezember 2011, 12:00

Hallo stuttgartfan;
Damit bekommst du dein blaues Kabel ans Gleis. :wink:
Viele Grüße aus dem Südschwarzwald
Jörg
Teilnehmer am 6., 7., 8. und 10. Jubi MFM

Dudi92
Forumane
Beiträge: 368
Registriert: Samstag 6. September 2008, 17:32
Wohnort: Oberfranken
Kontaktdaten:

Re: Fleischmann DCC-DIGITAL N „piccolo“

Beitrag von Dudi92 » Sonntag 4. Dezember 2011, 17:09

:shock:
Stolzer Preis...
Alternativ kannst du es so machen wie ich und die Litze einfach in einen Schienenstoß mit "einzwicken". Also einfach beim Zusammenstecken der Schienen die Litze in einen Schienenverbinder schieben. Dann allerdings sicherstellen, dass keine Lücke im Schienenstoß bleibt und das Kabel unter der Anlage direkt antackern, damit du nicht mal dran hängen bleibst und es damit rausreißt.
Löten würde ich nicht empfehlen, da sich das Neusilber schwer löten lässt und bei mir jedenfalls immer zu mehr oder weniger großen Wutausbrüchen geführt hat ;)

LG Christoph
Nach fest kommt ab.

Benutzeravatar
Kai Eichstädt
Forumane
Beiträge: 2742
Registriert: Samstag 19. Juni 2004, 23:32
Wohnort: Flensburg
Kontaktdaten:

Re: Fleischmann DCC-DIGITAL N „piccolo“

Beitrag von Kai Eichstädt » Sonntag 4. Dezember 2011, 20:16

Moin Uwe,

früher habe ich auch die Anschlußklemmen der einschlägig bekannten Hersteller gekauft und verwendet.
Heute wird dagegen gelötet, weil es besonders bei Neusilbergleisen einfach und problemlos geht!
Wenn man es denn richtig macht...

Gruß
Kai

Benutzeravatar
meckisteam
Forumane
Beiträge: 1136
Registriert: Montag 6. Juni 2005, 19:55
Wohnort: Köln
Kontaktdaten:

Re: Fleischmann DCC-DIGITAL N „piccolo“

Beitrag von meckisteam » Sonntag 4. Dezember 2011, 20:51

Aber ...
Gerade beim Fleischmann-Gleis musst du schnell löten. Denn die Neusilbergleise leiten die Wärme gut. Leider auch bis zur nächsten Kunststoff-Gleisbefestigung die dann zum schmelzen gebracht wird.
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
