Signale bei Märklin Digital

Für alle Diskussionen rund um digitale Modellbahntechnik und alles zum Thema Software Modellbahnplanung und Modellbahnsteuerung
StefanThomas

Re: Signale bei Märklin Digital

Beitrag von StefanThomas » Dienstag 6. Dezember 2011, 10:35

Hallo weiß Jemand wie man die Märklin my World Signale umbaut das man sie mir Schaldgleiß oder Riedkontakt schalten kann ? 10€ für ein Siegnal ist echt günstig und wenn man das wie mein fachhändler sagt umbauen kann ist das echt klasse.

LG Stefan

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Signale bei Märklin Digital

Beitrag von Stephan D. » Dienstag 6. Dezember 2011, 13:34

Hallo Stefan!

Ich weis es. Man braucht das Relais 7244 und einen Brückengleichrichter.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

StefanThomas

Re: Signale bei Märklin Digital

Beitrag von StefanThomas » Freitag 9. Dezember 2011, 09:08

Stephan D. hat geschrieben:Hallo Stefan!

Ich weis es. Man braucht das Relais 7244 und einen Brückengleichrichter.

Gruß
Stephan

Oky gibt es da einen Schaltplan ?
mein Fachhändler sagte man müsse auch was Löten, kann man das beischen erklären, ich bin nicht der Elektricker eher der Kreative.

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Signale bei Märklin Digital

Beitrag von Stephan D. » Samstag 10. Dezember 2011, 08:17

Hallo Stefan!

Um nur mit zwei Kabeln auszukommen hat Märklin bei den Hobby-Signalen die LED´s antiparallel geschaltet. Die Umschaltung von rot nach grün erfolgt durch Umpolen der Spannung. Dies geschieht normalerweise in dem speziellen Signalschaltpult für diese Signale. Diese Funktion musst Du nun mit dem Relais und dem Brückengleichrichter nachbilden.

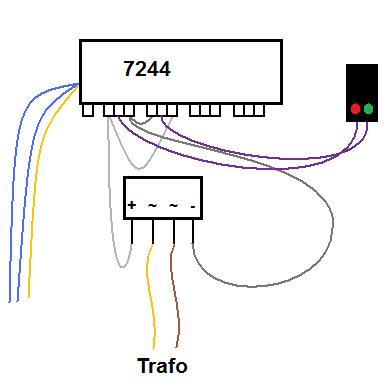

So könnte es dann aussehen:
Hobbysignal über 7244.jpg
Hobbysignal über 7244.jpg (16.71 KiB) 531 mal betrachtet
Der vorhandene Stecker am Signal muß abgeschnitten werden. Die Fahrstromschaltung kann über die noch freien Schaltkontakte des Relais erfolgen.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Antworten
