Beleuchtung ! Aber wie und was benötige ich ?!

[MonsieurX]

Hallo zusammen ,
Ich will in meiner neuen Anlage Häuser beleuchten
Nun habe dies noch nie getan und im Web / Forum (Suche) finde ich nichts hilfreiches (Wenn ihr einen hilfreichen Link hinterlässt wo ganz das beantwortet wird bin ich auch sehr froh )
Daher sind meine Fragen wie schon oben im Betreff : Was brauche ich alles für eine ordentliche Innenbeleuchtung und wie muss ich das ganze einrichten ?
Grüße Frederik B.
PS: Ich möchte wenn möglich die einzelnen Räume/Fenster einzeln schalten können wenn dies mitnicht allzuviel Aufwand und Kosten + Kompliziertheit möglich ist .
Wäre über viele hilfreiche Antworten erfreut
Bis dann !

[günni]

Moin,
in die Suche hier im Forum habe ich Gebäude beleuchten eingegeben.
Hier ist eines der vielen Ergebnisse

[MonsieurX]

Erstmal vielen Dank Günni ,
aber da ich TOTALER Anfänger bin muss ich noch wissen an was für einen Trafo / Verteiler was auch immer anschließen muss (Also wenn ihr mir einen Link zu einem Artikel in einem online shop hintelegt und ir erklärt was ich damit machen muss wäre ich dafür sehr dakbar)
Gruß Frederik B.

[günni]

Moin,
zur Beleuchtung werden LEDs verwendet. Diese werden mit Gleichspannung betrieben. Zur Spannungsversorgung wird hier ein Netzteil verwendet, bei Betrieb direkt am Trafo werden den LEDs Gleichrichter(Dioden) vorgeschaltet. Zudem benötigen die LEDs einen Vorwiderstand, ohne Vorwiderstand schrottest Du die LED in nullkommanix. Welchen Wert der Vorwiderstand haben, muss ist abhängig von der LED und deren Anzahl in Reihenschaltung und der Versorgungsspannung die aus dem Netzteil kommt. Bedenke, dass LEDs nicht mit dem maximalen Betiebsstrom (mA) betrieben werden sollte / muss. Meistens reichen 2mA - 10mA aus. Hier ist ein Online-LED-Rechner

Beispiel für ein Netzteil

[HahNullMuehr]

Auch moin.

Eine bebilderte Darstellung, wie man ein Haus mit einzelnen LEDs ausstattet, habe ich mal HIER gezeigt. Wenn man die von GüNNi beschriebene Stromversorgung über ein Schaltpult leitet, kann man die LEDs dann einzeln oder auch gruppenweise an- und abschalten.

Gruß

[MonsieurX]

Super Anleitung ein Haus zu beleuchten ! Vielen Dank !
Aber woher krieg ich ein solches Schaltpult ? Vllt kannst du das verlinken ?
Gruß Frederik B.

[günni]

Moin,
das kann man mit kleinen Schaltern selbst bauen.

Beispiel Reichelt.
Beispiel Pollin

[HahNullMuehr]

Wie so ein Schalter-Pult aussehen kann sieht man HIER.
Ein Stück schwarz eloxiertes Alu und eine Handvoll Kippschalter, wie sie GüNNi verlinkt hat, etwas Lötzinn, und dann braucht man noch für 50 Pfennig alten Draht.

Gruß

[günni]

Moin,
Heute Nachmittag werde ich das Schaltpult meiner alten Anlage knipsen und hier einstellen.

50 Pfennig für den Draht... na meine Bestände stammen auch noch aus dem letzten Jahrtausend.

[MonsieurX]

Perfekt !!!

[günni]

Moin,

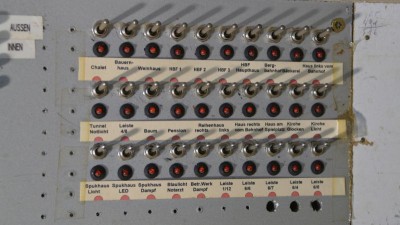

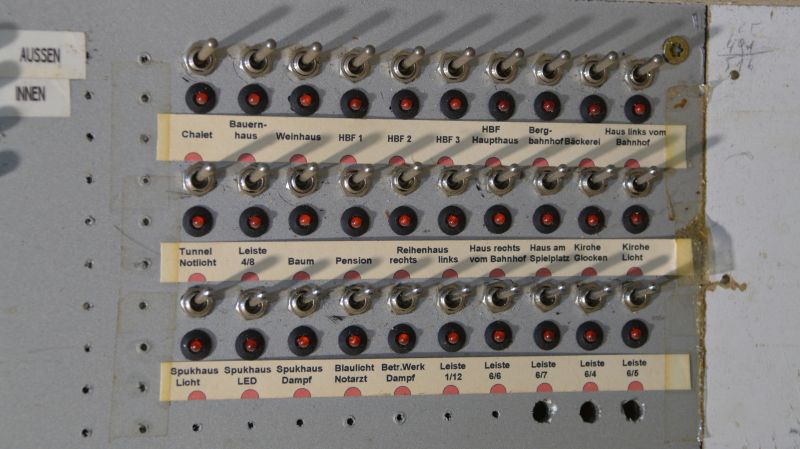

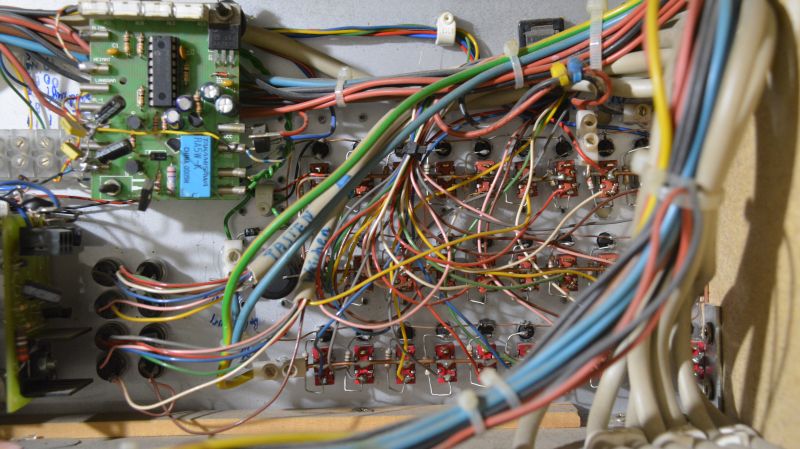

hier, wie versprochen die Bilder. Diese Anlage ist seit min. 10Jahren nicht mehr in Betrieb und wird demnächst abgerissen.
Zuviele Fehler. Erst mal Spanplatte verwendet, das kleine Ding ist sauschwer, Gleisführung und "Bebauung" ist was fürn A*. Dafür ist die Elektronik ok.
Die kleinen Löcher in der Montageplatte sollten für weitere Schalter erweitert werden.

[MonsieurX]

Habe hier ein Schaltpult von Märklin gefunden https://www.conrad.de/de/schaltpult-mae ... 2291!!!g!!
Is das gängig für einen Lichtstromkreis , wenn ich noch dann an jeden der Anschlüsse noch so eine Verteilerleiste anschließe ? https://www.conrad.de/de/steck-verteile ... 502291!!!g!!

[günni]

Moin,
Das Märklin Schaltpult kannst Du auch nehmen, ist aber recht teuer.
Der Verteiler ist ein Witz!!! Da ist ein IC-Sockel auf eine Platine gelötet worden...

[MonsieurX]

Ok ich werde beide möglichkeiten noch mal überdenken . Ich danke euch beiden für die großartige schnelle Hilfe !
Grüße
Frederik B.
