Relais mit Taster schalten?

[decoolegangsta]

Hallo @all
Stromstoßrelais arbeiten mit einer mechanik.
So ähnlich wie elythomaslumber sagt.
Wie oben erwähnt, ich habe eine Schaltung aufgebaut, die mit 2 Relais und nur EINEM Taster einen Stromstoßschalter "überflüssig" macht, bzw. deiner Nachfrage entspricht.
Bei Interesse gebe ich auch mehr Infos.
Sind wenig Bauteile die extra benötigt werden. (3 Bauteile)

[0karsten]

Wie oben erwähnt, ich habe eine Schaltung aufgebaut, die mit 2 Relais und nur EINEM Taster einen Stromstoßschalter "überflüssig" macht, bzw. deiner Nachfrage entspricht.
Bei Interesse gebe ich auch mehr Infos.
Sind wenig Bauteile die extra benötigt werden. (3 Bauteile)

Daran hätte ich wirklich sehr großes Interesse!
Monost. und bist. Relais hab ich. Was wird noch gebraucht? Könntest du vielleicht einen Schaltplan veröffentlichen?
Ich hoffe, der thread ist nicht zu alt und es ist nch aktuell.
Gruß Karsten

[Stephan Hertz]

Das Thema ist super alt - ich befürchte, Du bekommst da keine Antworten mehr Karsten....

[günni]

Moin,
warum mit Relais und elektronischen Zeitgliedern bauen, wenn es so etwas für unter 15€ fertig gibt?
Schau mal bei Reichelt rein.

[0karsten]

Moin,
warum mit Relais und elektronischen Zeitgliedern bauen, wenn es so etwas für unter 15€ fertig gibt?
Schau mal bei Reichelt rein.

3 Teile sind jawohl noch übersichtlich und zu bewältigen. Und wenn man sie möglicherweise schon da hat, warum 21 € ausgeben? Versandkostenfrei ist Reichelt nämlich nicht. Übrigens liegt nach dem Schaltvorgang noch an einem der beiden Seiten Strom an. Für den Eltako und die Trennung bräuchte man noch den entsprechenden Taster.

Schade, dass der, der es weiß, sich nicht meldet. Da geht der Bastlerwelt ein interessanter Schaltplan verloren.
Gruß Karsten

[Harry]

Günni, mal doch mal eben ein Bild, fotografiere es und stelle es hier in.
Ich weiß, DU kannst das

Viele Grüße
Harry

[0karsten]

Ich weiß, DU kannst das

Günni weiß Reichelt.

[günni]

Moin Harry,
hast Du nicht so was in einem Deiner Boote verbaut?

[Harry]

Nee günni, so etwas habe ich da nicht.
Kann aber nicht schwer sein. Geschickte Verschaltung von Ruhe- und Arbeitskontakten bei den Releais (eines 2xUM, eines 1xUM dürfte genügen), und schon hat man es.

Viele Grüße
Harry

[writeln]

Schade, dass der, der es weiß, sich nicht meldet. Da geht der Bastlerwelt ein interessanter Schaltplan verloren.

Das Foren-Konto von "decoolegangsta" wurde (vermutlich im Zuge der Regelungen zur DSGVO) deaktiviert.
Das bedeutet, der Nutzer kann sich nicht mehr anmelden und wird auch keine Benachrichtigungen zu diesem Thema bekommen.
Die Chancen, dass er das liest sind also leider äußerst gering.

Da der Beitrag von über 15 Jahren ( ! ) verfasst wurde, ist das allerdings auch nicht so verwunderlich.

[0karsten]

Die Chancen, dass er das liest sind also leider äußerst gering

Günni hat es doch gelesen und er weiß offenbar, wie es geht. Bloß mit einer Zeichnung tut er sich bissel schwer.

[günni]

Moin Harry,
dann mach doch die Zeichnung. Mit Deinen Bauteilangaben gibt das eine Flatterterschaltung. (Ich habe die schnelle Skizze so was von schnell verworfen...)

[Harry]

Jupp, hast Recht. Mit zwei Relais je 1xUM klappt das nicht.
Möglicherweise gab es nie einen funktionierenden Schaltplan....
Viele Grüße
Harry

[günni]

Moin Harry,
genau das denke ich auch.
Wenn man sich den Stromstoßschalter anschaut, wird es klar. Der Anker der Spule treibt ein Schaltrad an... (um es einfach zu sagen)

[0karsten]

eines 2xUM, eines 1xUM dürfte ...

...zwei Relais je 1xUM klappt das nicht.

Was denn nun? Erst 2UM, dann 1UM ...

[Harry]

Was denn nun? Erst 2UM, dann 1UM ...

2UM, wenn man eine Last schalten will.
Um die mögliche Funktion zu testen genügen 1UM.
Wie Günni und ich schon meinten, es gibt gar keine Lösung, das alles klappt gar nicht so, wie behauptet.

[0karsten]

das alles klappt gar nicht so, wie behauptet.

Hab jetzt nochmal selbst in die Sache reingekniet.
Es geht schon auf zweierlei Arten:

https://youtu.be/3dePNDPLewQ

https://youtu.be/4G5Qx-8lp-g

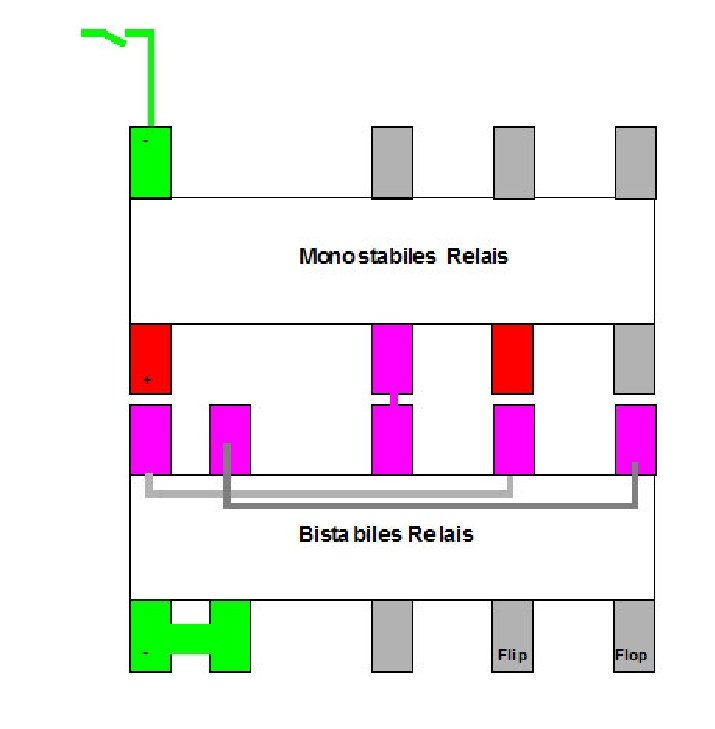

Ob man damit wirklich glücklich wird, weiß ich nicht. Mit einem anderen bist. Relais hat es nicht funktioniert. Beim Umschalten blitzt auch kurz die falsche Lampe auf. Kann sein, das dadurch irgendwann die Kontakte verkleben. Ich bin kein Profi, deshalb die Zeichnung auf meine Art.

[Harry]

Schwer lesbar, Deine Zeichnung.
Um ehrlich zu sein, ich habe inzwischen das Ziel außer Augen verloren.
Was soll eigentlich erreicht werden?

Viele Grüße
Harry

[0karsten]

Schwer lesbar, Deine Zeichnung.

Und ich finde wieder die "richtigen" Zeichnungen umständlich. Aber hast schon recht. Die Kontaktbelegung sieht ja auch bei den Relais verschieden aus.

Was soll eigentlich erreicht werden?

Ich brauche es um eine Funksteckdose ein-/auszuschalten und hab keine Lust immer nach dem richtigen Knopf zu fingern. Funzt jetzt herrlich.

Wer seine Tastatur halbieren und damit eine Eintasten-Weichenstellerei möchte, kann das damit auch machen. Ich hatte es vor Jahren ähnlich, nur viel zu kompliziert (mit CD4013). Die Dinger konnten sich aber den Zustand ohne Strom nicht "merken".

[günni]

Moin,
ein JK-Flipflop (IC), ein Treiber (IC), ein Transistor, ein Widerstand das sind die grundlegenden Elemente die man aus der Digitaltechnik/Elektronik dazu benötigt. Natürlich braucht man auch eine entsprechende stabilisierte Gleichspannungsquelle auch muss der Taster entprellt werden. Die Freilaufdiode an der Relaiswicklung darf auch nicht vergessen werden. Teuer sind diese Bauteile nicht, Aber Kenntnisse in Sachen Elektronik sollten schon vorhanden sein.
An Stelle des JK kann man auch den Zählerbaustein 7490 (74LS90) nehmen, ist einfacher in der Beschaltung..
