BERICHT: Bau einer neuen Modellbahnanlage (mit Updates)

[Philipp135]

Hallo zusammen,

in diesem Thread möchte ich vom Bau meiner Modellbahn in H0 berichten. Ich habe zwar Videos auf YouTube und eine Website, werde dort aber vorerst nicht weiter berichten (liegt an mangelnder Lust alles doppelt zu schreiben). Also werde ich in diesem Thread immer aktuelle Fotos hochladen.
Ich baue ja nun schon seit Januar 2012 und die erste Idee kam etwas früher.
Ich fange am besten von Anfang an.

1.Vorgeschichte

Ich hatte schon seit langer Zeit eine Märklin Bahn in H0 mit dem C Gleis. Ausgelöst wurde dieser "Virus" aber wahrscheinlich durch eine LGB Bahn die ich als kleines Kind besaß (bzw. immernoch besitze sie ist nur nicht aufgebaut, wobei da auch eine Lego Eisenbahn zu erwähnen wäre mit der nun wirklich alles angefangen hat aber zurück zum Thema)
Diese Bahn baute ich auf einer Platte zusammen mit meinem Vater. Sie wurde mit der Zeit immer weiter ergänzt.

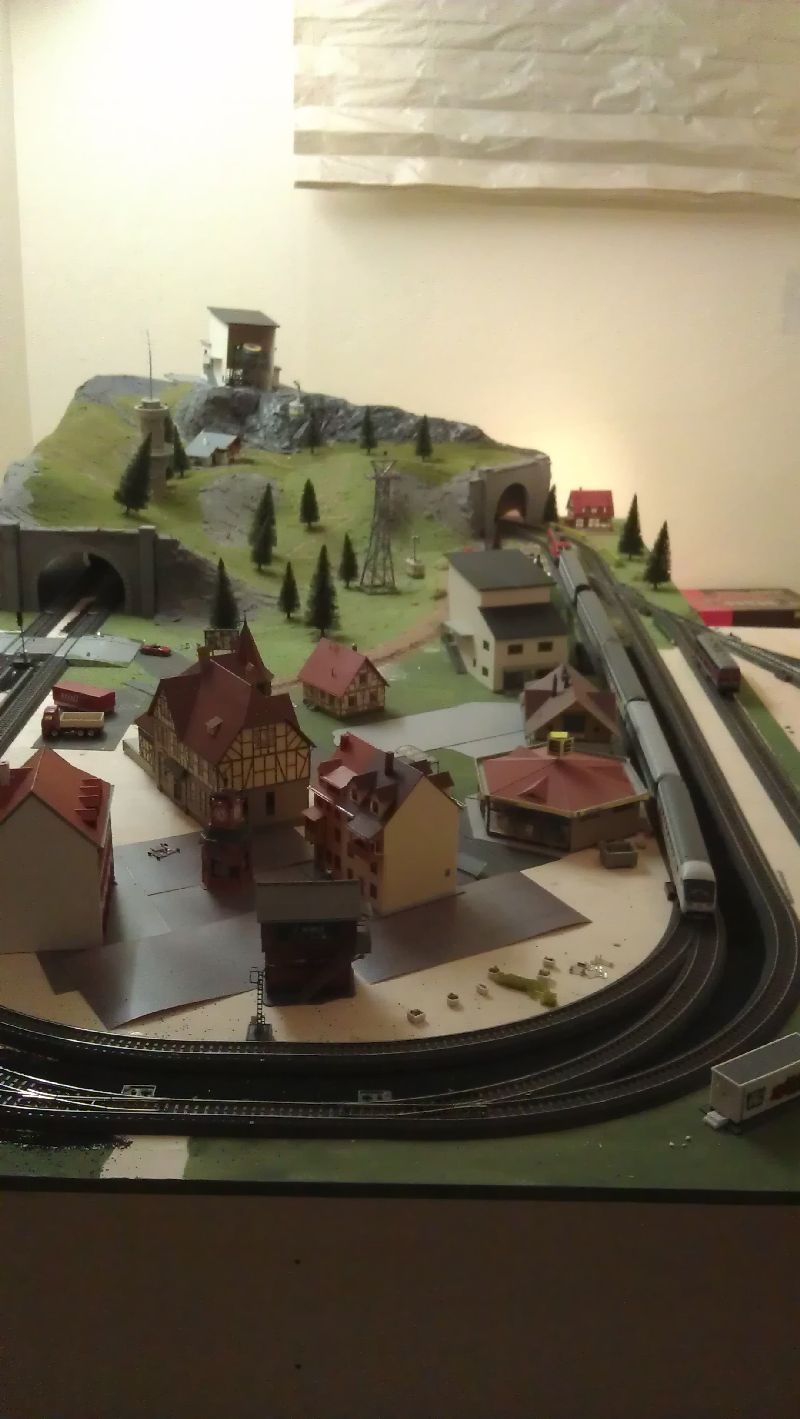

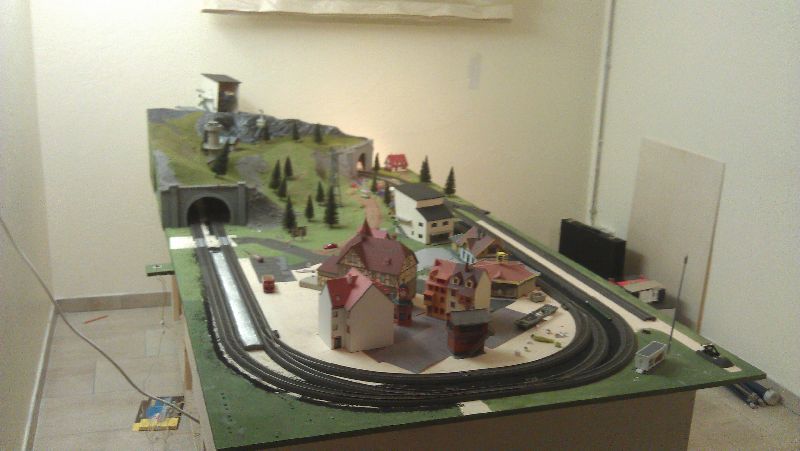

Und sah im Dezember 2011 ungefähr so aus:

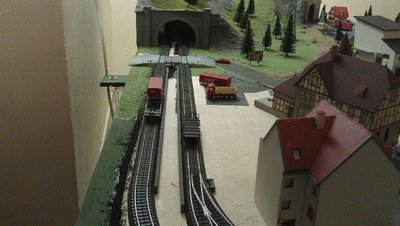

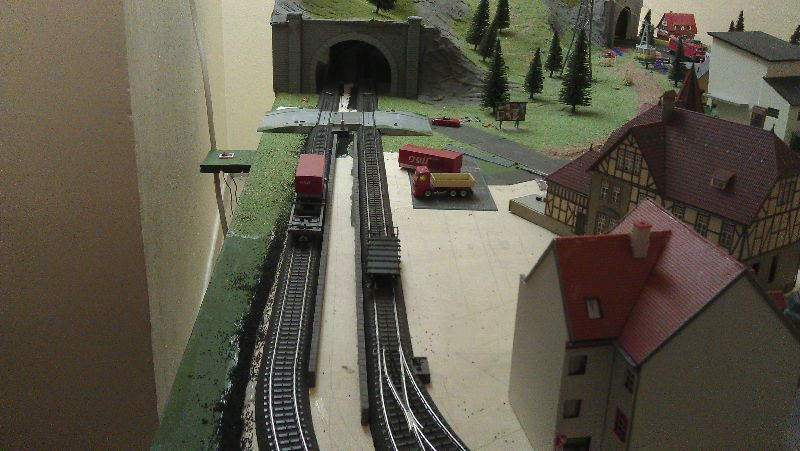

Hier sieht man den kleinen Bahnhof der im Bau war:

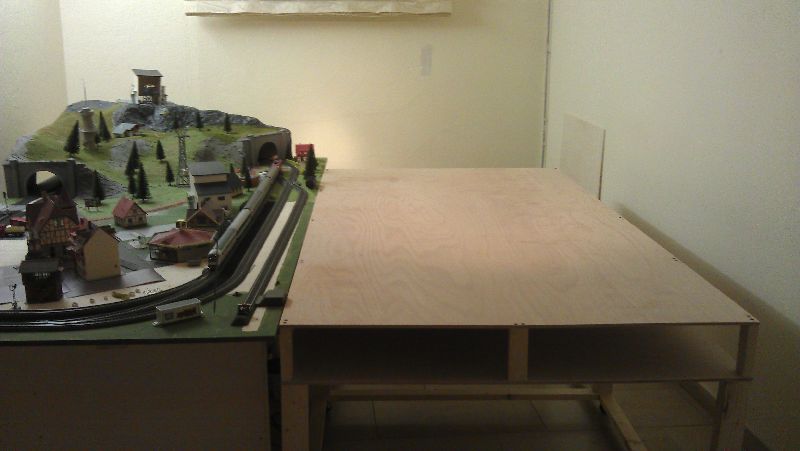

Mit diesem Bahnhof war ich aufgrund seiner Größe nicht ganz zufrieden. Ich entschied mich also die Anlage zu erweitern (genügend Platz war vorhanden). Eine zweite fast gleich große Platte wurde gekauft und daneben gestellt.

Hier sollte ein mindestens 7 gleisiger Hauptbahnhof entstehen (der nicht wirklich in das Bild passte).
Nachdem ich mir aber immer öfter Videos auf YouTube ansah über wirklich schöne Modellbahnen und auch hier im Forum schöne Bilder fand. Entstand mit der Zeit der Gedanke daran die Bahn neu zu bauen. (Allerdings nicht in diesem Maße)

2. Planung

Ich machte einen Thread auf indem ich über mein Vorhaben berichtete und um Hilfe bat. Erst wollte ich noch den Berg auf der neuen Bahn wieder benutzen doch das stellte sich als sehr unpraktisch heraus.
Ich wurde mir langsam im klaren darüber was ich wollte:

Eine schöne Anlage mit dem Märklin K Gleis (statt wie vorher C Gleis)
Schöne Landschaft (mit Bergen)
Rahmenbauweise
Spantenbauweise
Und keine Anfängeranlage mehr!

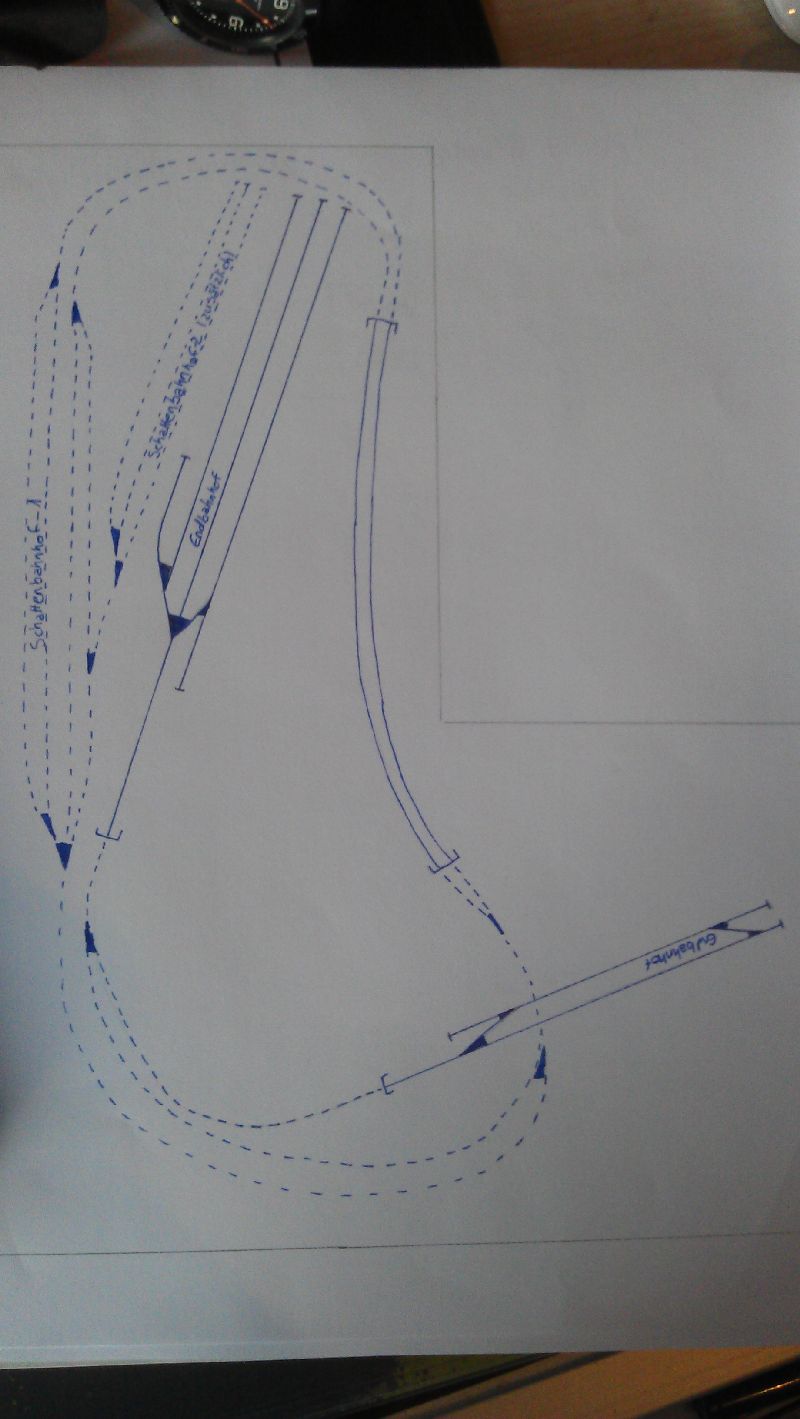

Die erste Zeichnung finde ich nicht mehr aber das hier war eine der ersten, welche den derzeitigen Gleisplan schon relativ genau traf:

Den Gleisplan erstellte dann netterweise HahNullMuehr für mich. In der Zeit war ich im Urlaub und lernte da schon relativ viel darüber auf was es ankommt wenn man etwas professioneller bauen möchte. Natürlich kaufte ich mir auch Bücher und Hefte über Modellbau während ich plante. Trotzdem nochmal eine großes Dankeschön an alle Mitglieder in diesem Forum die mir bis jetzt wirklich gut geholfen haben.

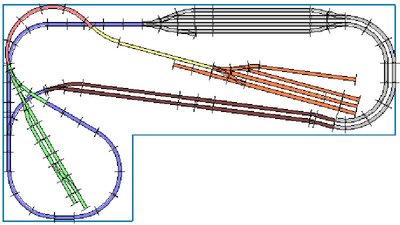

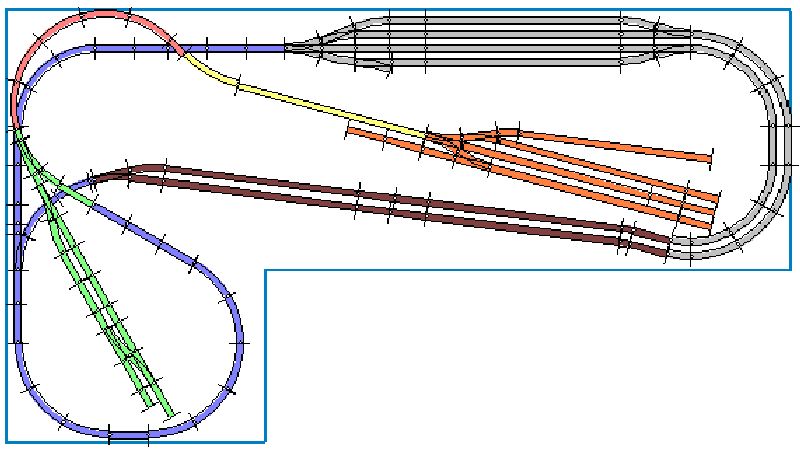

Hier ist nun also der Gleisplan meiner neuen Anlage:

(Ich empfehle den Gleisplan genau anzuschauen, falls ihr die späteren Bauschritte richtig verstehen wollt. Falls dennoch Fragen auftreten könnt ihr euch natürlich gerne melden)

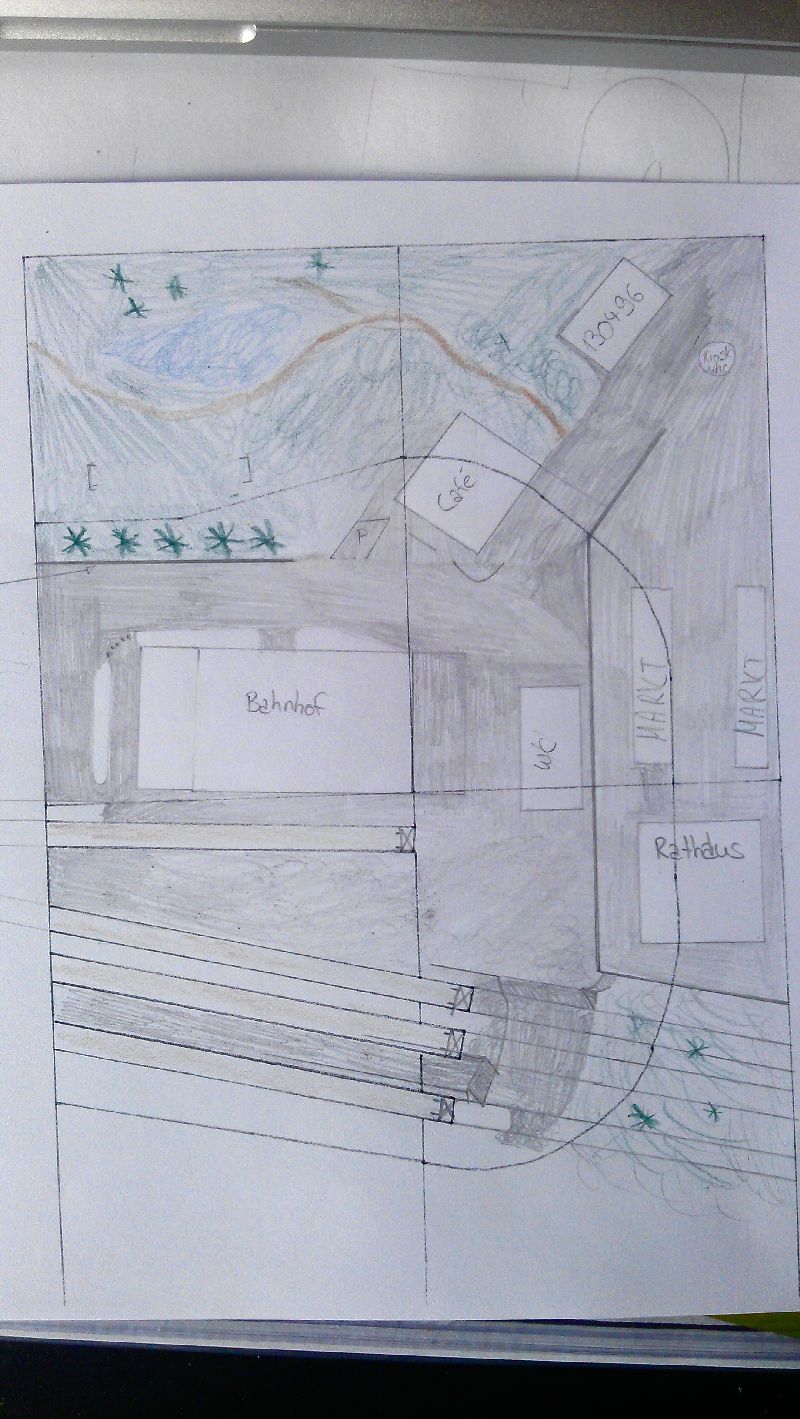

Ich zeichnete auch selber Ideen auf (manche kamen aber wieder von HahNullMuehr zusehen im Thread "Gleisplan den man ohne Software gestalten kann" ). Ungefähr so soll meine Anlage dann auch wirklich mal aussehen.

Soviel also zur Theorie. Es konnte nun endlich los gehen.

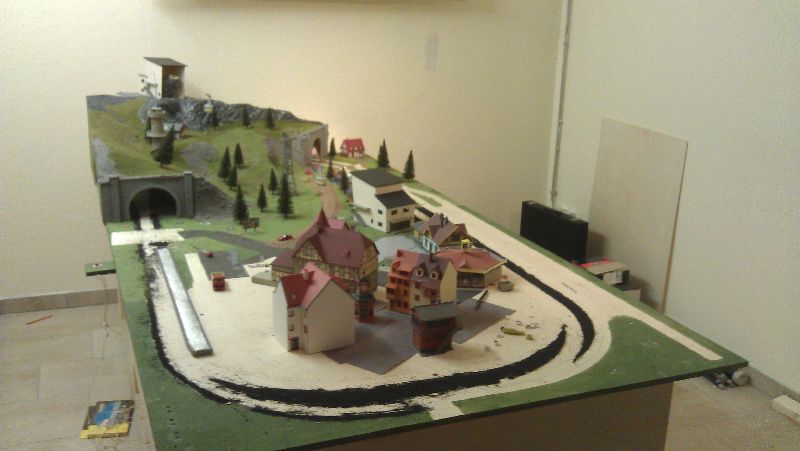

Zuerst musste die alte Anlage weichen.

3. Abbau

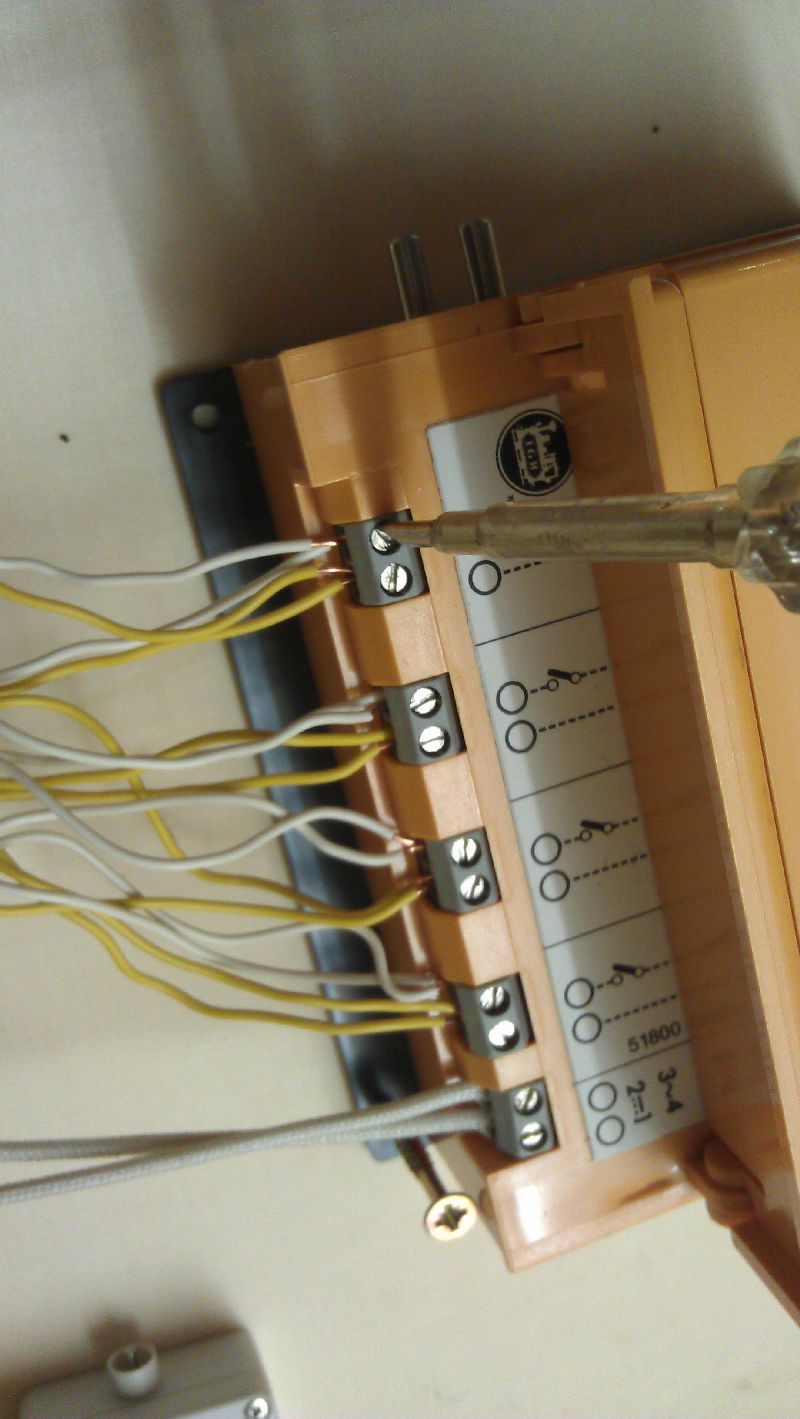

Erste Verkabelungen wurden gelöst:

Dann die Gleise. Hier mit Gleisen:

und ohne:

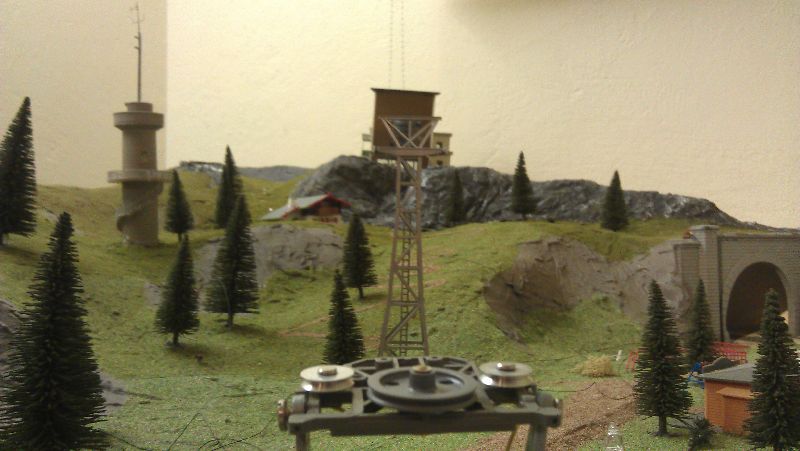

Die Seilbahn wurde abgebaut:

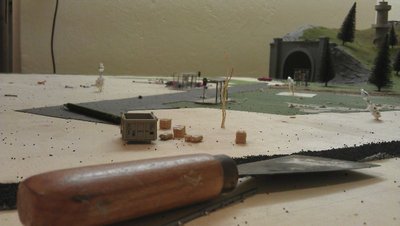

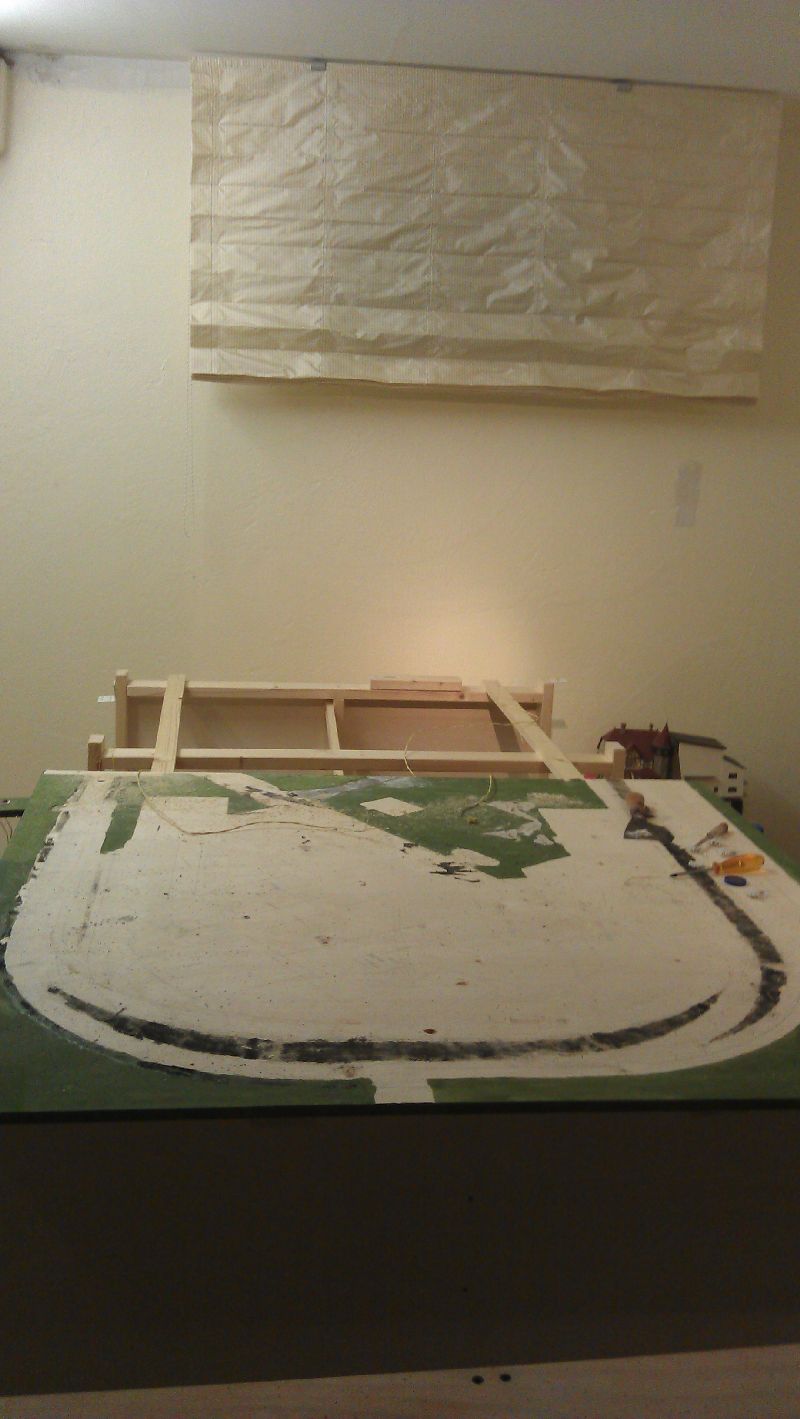

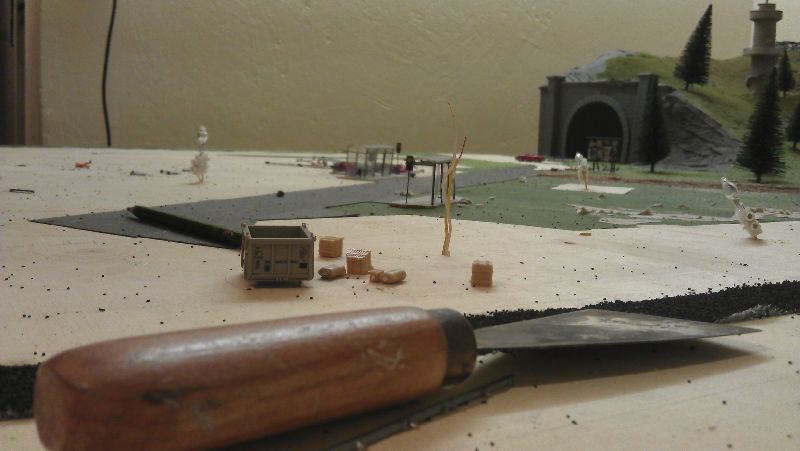

Wo vorher noch Gleise etc. wahren glich es nun einem Schlachtfeld:

Fortsetzung folgt…

EDIT:

Ich habe diesen Beitrag geändert. Vorher waren dir Bilder mit einem Hoster hochgeladen worden und nur die Links hier zu sehen. Nur damit ihr euch nicht über die Kommentare hier drunter wundert. Wenn ihr weiter runter scrollt seht ihr wo der Bericht sich fortsetzt.

[Jörg Spitz]

Hallo Philipp;
Sorry für meine deutlichen Worte.
Vielzuviel Text, Bilder sind bei einem Hoster hochgeladen.
Es macht absolut keinen Spass so einen Bericht zu Lesen!!!

Denke daran das in ein paar Wochen/Monaten/Jahren wenn der Bilderframe beim Hoster abgelaufen ist, dieser Bericht nur noch wertloser Datenmüll ist.
Besser du machst dir die Mühe auf deiner vorhandenen HP die Berichte incl der Bilder hochzuladen und hier im Forum immer mal wieder dezente Hinweise auf neue Aktualisierungen incl. ein paar Vorschaubildern (direkt im Wunderland hochgeladen) zu geben.

EDIT:
Da Philipp es geschafft hat seine Fotos ohne Hoster einzustellen, ist mein Beitrag nun gegenstandslos.

[Philipp135]

Tja…schade. Ich saß doch ziemlich lange an diesem Bericht und hab mir etwas mehr erhofft.
Aber ok, ich hab mich vorher gut informiert bei welchem Hoster ich die Bilder am besten hochlade und dann diesen Hoster gewählt mit der Hoffnung, dass dieser Bericht möglichst lange "Sinn macht".
Der viele Text war schon Absicht, da es ja ein Bericht ist indem nicht nur Bilder stehen sollten und ich auch erkläre was ich da überhaupt mache. Ich lass den Bericht trotzdem erstmal hier stehen. Meine homepage jetzt wieder neu aufzubauen dazu habe ich moment sehr wenig Lust.

Vielleicht mache ich dann doch mit den Youtube Videos weiter.
Ok trotzdem, danke für die Kritik.

Gruß

PS: Sagt mir bitte ob ich den Bericht wieder löschen soll oder nicht.

[Datterich]

Nein, nein - bloß nicht löschen!!! Das ist schon extrem genau und verdient es natürlich nicht, gelöscht zu werden. Ich finde, Du solltest mal darüber nachdenken, ob es nicht für Dich einfacher und für die Nachwelt noch interessanter wäre, Deine vorbildliche und gut dokumentierte Arbeit im Modellbau-Wiki einzustellen. Das ist eventuell dort besser archiviert als hier im Forum.

Übrigens zu Deiner Kenntnis: Ich surfe mit dem Opera-Browser und bekomme die verlinkten Fotos nicht zu sehen ... nur ein Server-Logo. Wenn ich ausnahmsweise z.B. FireFox nehme, klappt es (jeweils neueste Versionen).

Freundliche Grüße aus Darmstadt
Datterich

[günni]

Moin,
ich bekomme die Bilder mit dem FF 14.0.1 ebenfalls nicht zu sehen. "Netlinking disabled"

[Philipp135]

Datterich:
Das könnte gut sein. Und im Wiki darf ja jeder einen Artikel schreiben, nur darf ich auch einfach über so ein Thema schreiben wie dieses hier? Weil ich damit ja sozusagen nichts erkläre, sondern nur ein Beispiel gebe, wie ich meine Bahn aufbaue (mit mehr Text als Bildern)

zu den Links:
Schade irgendwie haben die bei mir am Anfang gut funktioniert und jetzt auch nicht mehr. Auch wenn ich den Browser wechsle tut sich da nichts. Mal gucken ob ich noch eine Lösung finde ansonsten werde ich wirklich wie gesagt mit den Videos auf Youtube weiter dokumentieren

[Stefan mit F]

Moin Philipp,

dein Bericht sieht - ohne ihn gelesen zu haben - (orthografisch) schon mal sehr ansprechend aus... würde mich sehr freuen, ihn demnächst mit den Fotos (eingebunden) ohne 30-fache Linkklickerei irgendwo in Ruhe durchlesen zu dürfen!

Die Mühe war es auf jenne Fall wert, und irgendwo muss es doch möglich sein, im Text erkennbare Bilder hochzuladen... und wenn es gar nicht anders geht, dann mach doch zumindest ein .pdf draus, lade das irgendwo hoch und verlinke es dann hier.
Ich fände es sehr schade, wenn die ganze Arbeit umsonst gewesen wäre!

[Datterich]

... jetzt klappt es bei mir mit FF auch nicht mehr ist schon komisch.

... darf ich auch einfach über so ein Thema schreiben wie dieses hier? Weil ich damit ja sozusagen nichts erkläre, sondern nur ein Beispiel gebe, wie ich meine Bahn aufbaue (mit mehr Text als Bildern)

Lies mal bitte die Hauptseite im Modellbau-Wiki:

Diese Modellbau-Wiki dient nicht nur zur Erklärung von Modellbaubegriffen im Stil eines Lexikons, sondern soll auch die Möglichkeit bieten, persönliche Erfahrungen an Andere weiterzugeben. Dies geht somit über die Idee der ursprünglichen Wikipedia hinaus. Damit diese Wiki aber auch diesen Ansprüchen gerecht wird, ist jeder Modellbauer eingeladen, sein Wissen hier mit Gleichgesinnten oder Interessierten zu teilen. Übrigens: es sind z.Zt. 1521 Modellbau-Artikel online.

Wenn Du z.B. Deine Berichte in Themen wie "Unterbau Rahmenbauweise" usw. aufgliederst, wäre das gut. Die Schlüsselbegriffe findest Du bereits im Wiki und diese wären ggfs. auch erweiterbar. Und Du könntest Deine sehr ausführlichen Seiten ja weiterhin verlinken, so dass jemand, den es als Gesamtkunstwerk interessiert, alles aufrufen kann.

Freundliche Grüße aus Darmstadt
Datterich

[Philipp135]

Stefan:
Danke, das Problem ist halt, dass ich die Bilder hier im Forum nicht in voller große posten könnte. Gibt es da vielleicht einen Weg das zu umgehen, sodass die Bilder woanders hochgeladen werden, aber trotzdem hier zu sehen sind ohne immer klicken zu müssen?
Wenn nicht, dann habe ich morgen wahrscheinlich Zeit und werde den Bericht auf einer homepage o.ä. veröffentlichen. Den Link stelle ich dann hier rein.

Datterich: Ja das ist wirklich komisch, naja ich lass das für heute erstmal bleiben anstatt mich jetzt noch damit rumzuärgern.
Wegen dem Wiki verstehe ich was du meinst das wäre auf jeden Fall auch eine gute Idee mit dem hier weiter zu arbeiten. Ich werd mir das nochmal überlegen wie es jetzt damit weitergeht.

Gruß

[Stefan mit F]

Hallo Philipp,

siehe PN. Falls Du diesbezüglich noch weitere Hilfe brauchst, kannst Du ja dort zurückschreiben.
Die Bilder woanders hochladen aber hier direkt sehen funktioniert leider nicht.

[Philipp135]

Guten Morgen allerseits,
wie ihr seht hab ich das problem mit den Links dank Stefans (mit F)`s Hilfe gelöst (Danke nochmal). Ich habe jetzt die Bilder so hochgelanden, dass sie hier zu erkennen sind. Ich hoffe der Bericht wird dadurch besser und es macht mehr Leuten Spaß das zu lesen. Da ich nur 10 Bilder pro Antwort einfügen kann muss ich immer Abschnitte machen. Hier geht es jetzt weiter.

Dann wurde der Berg entfernt:

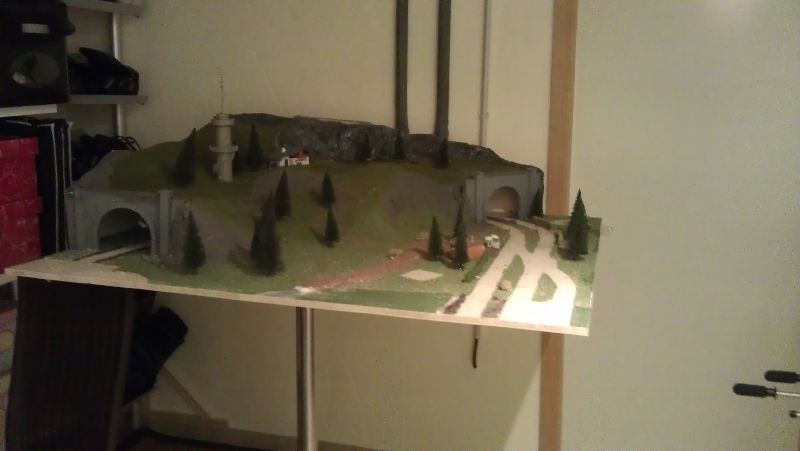

Und versetzt:

Nach ein paar anderen Arbeiten war der Abbau der alten Anlage nun endlich abgeschlossen. Es war doch etwas traurig aber jetzt konnte endlich etwas neues, (hoffentlich) besseres beginnen.

4. Rahmenbau

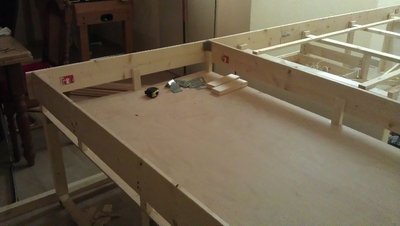

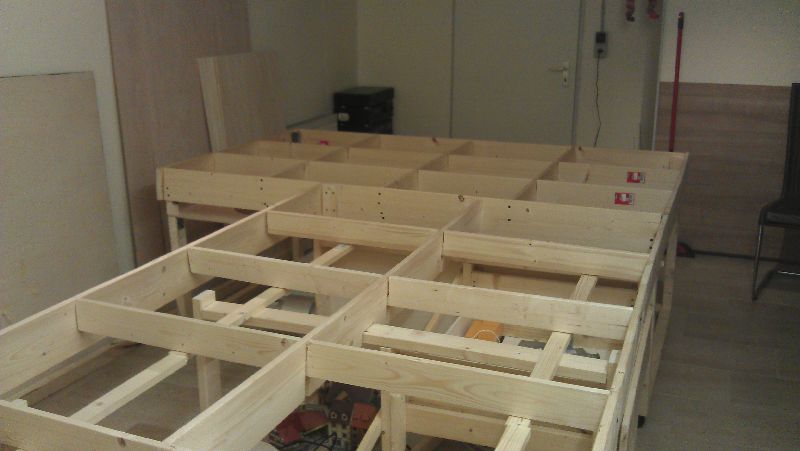

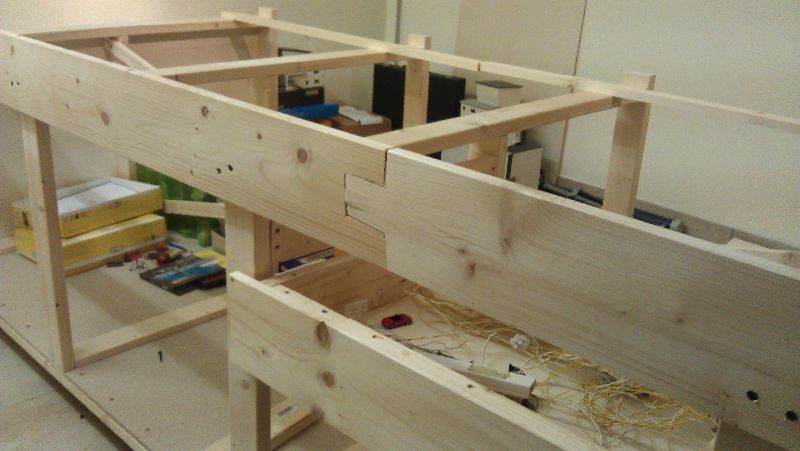

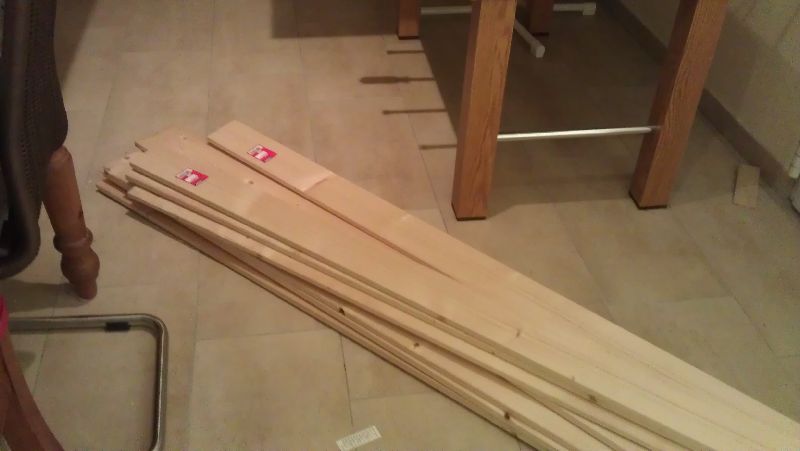

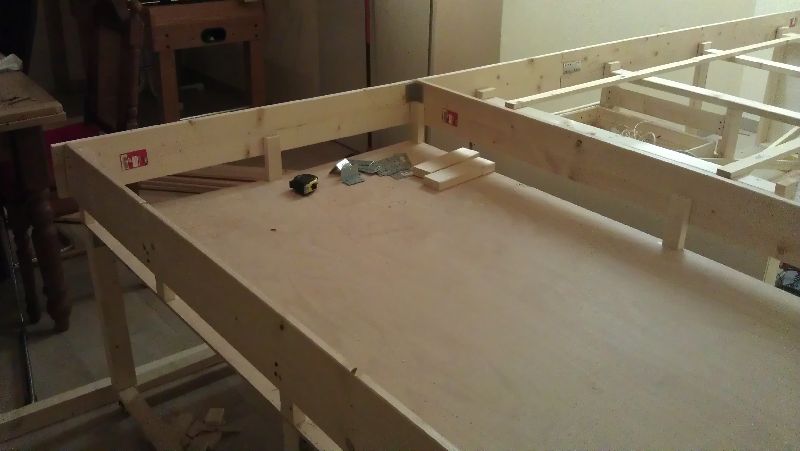

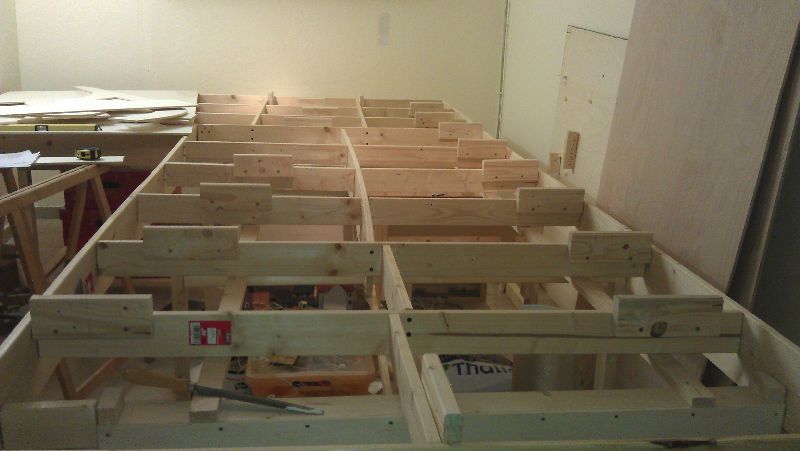

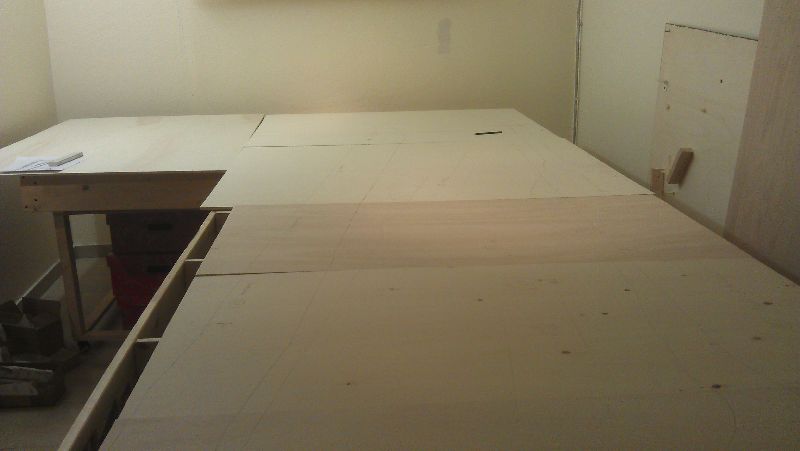

Als erstes brauchte ich natürlich einen vernünftigen Rahmen für die ca 6qm große Anlage. Dieser wurde auf die vorhandenen Untergestelle einfach drauf gebaut. Hier ein paar Bilder dazu:

Die Phase des Rahmenbaus zog sich etwas in die Länge, weil mir das nicht so viel Spaß machte. Trotzdem ein vernünftiger Rahmen muss als Grundlage sein. Nachdem der dann vorhanden war ging es weiter mit dem restlichen Rohbau.

[Philipp135]

5. Rohbau

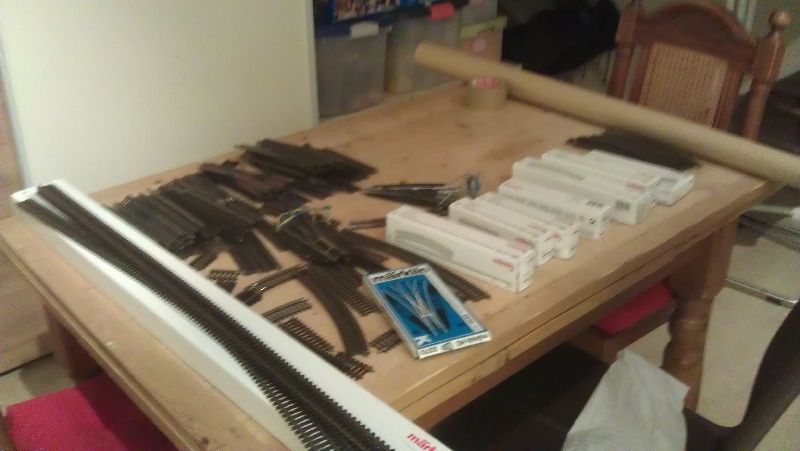

Erstmal wurde alle benötigten Gleise gekauft. Diese hätten neu fast 1000 Euro gekostet, doch neu gekauft wurde fast gar nicht. Die alten C Gleise wurden wieder verkauft. Dann hatte ich endlich alle Gleise zusammen die benötigt wurden.

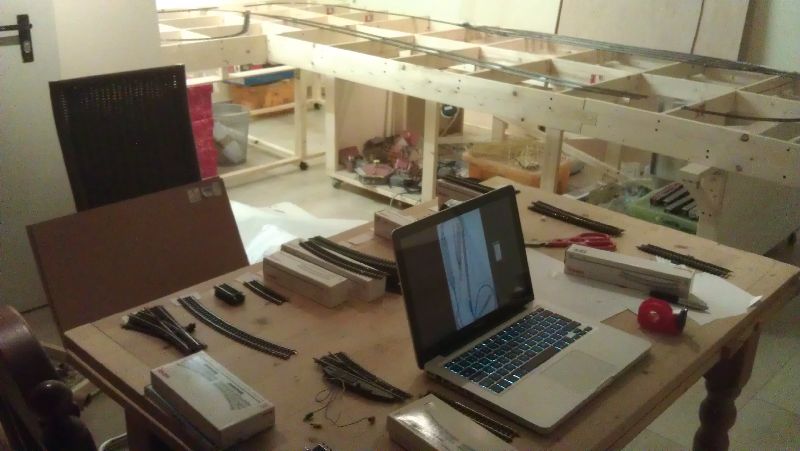

Sieht aus als wäre Weihnachten

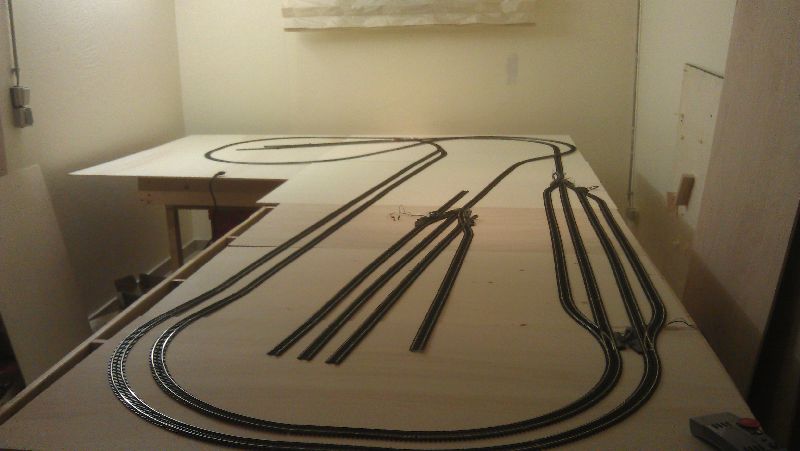

Mithilfe des Laptops wurden dann die Gleise erstmal verlegt…

…um nach aufzeichnen einiger Umrisse wieder abgebaut zu werden.

Zu diesem Zeitpunkt war ich mir schon darüber im klaren wie die Anlage später aussehen sollte (Landschaft, Gebäude etc.)

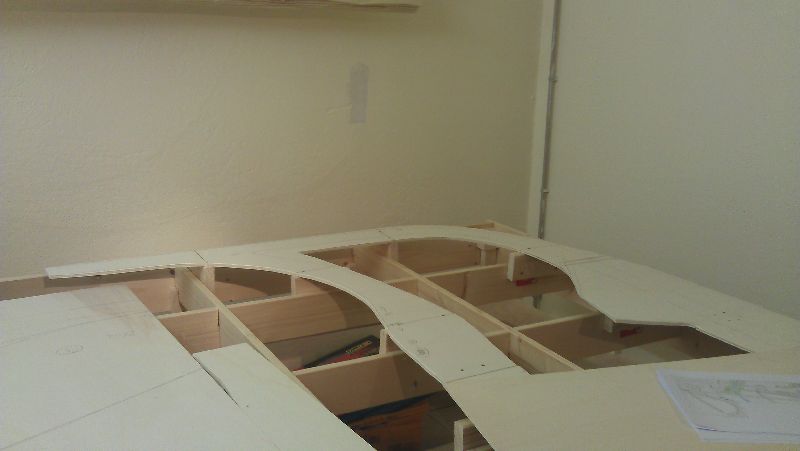

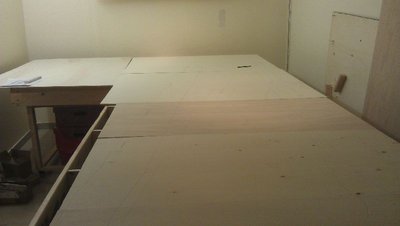

Also wurde die unterste Ebene der Trassen schon bis zum "Gleiswendel" aufgebaut. Hier ist die Paradestrecke und an der Wand der viergleisige Schattenbahnhof. Die unterste Ebene wurde 4cm über dem Rahmen gebaut. Die Gleisebene darüber wird in 16 cm Höhe über dem Rahmen gebaut.

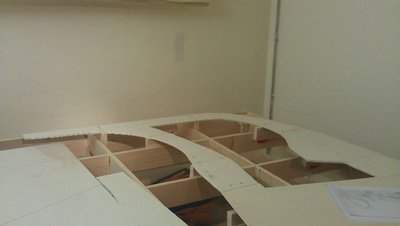

Jetzt war erstmal längere Pause. Es wurde dann weiter geplant und sozusagen die ersten 90 cm von rechts aus gesehen (auf dem Gleisplan oben) genauestens geplant. Das heißt mit Spanten, versch. Höhen, und versch. Platten und Gelände.
Das sah so aus:

[Philipp135]

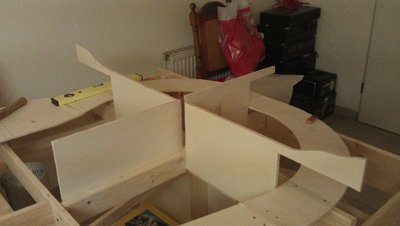

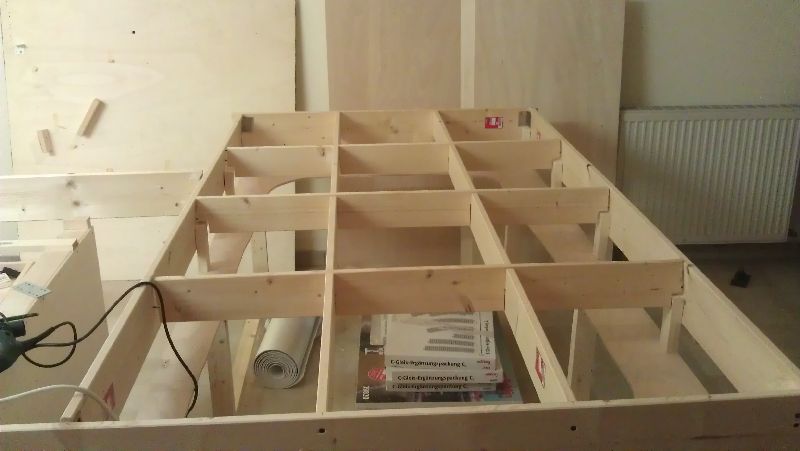

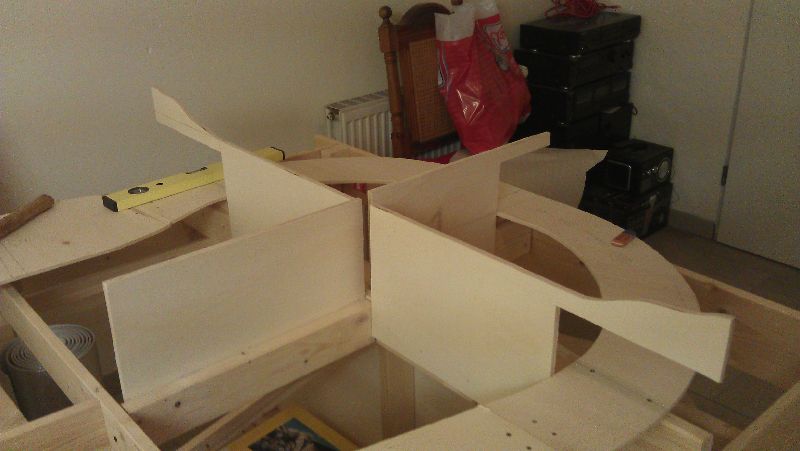

Dann wurden die ersten 4 Spanten gebaut:

Hier die Einfahrt zum Schattenbahnhof:

Und auch die große Platte die recht mittig auf die Spanten gesetzt wird. Auf dieser Platte entsteht also ein Teil des Bahnhofs und die Stadt. Es wird auf dieser Platte auch auf mehreren Ebenen gebaut (die Stadt und die Straße beispielsweise). Die größere Platte dient nur als Grundlage dafür. (erschien mir als unkomplizierter). An den Seiten der Spanten kann man schon leicht die Geländestruktur neben der Platte erkennen.

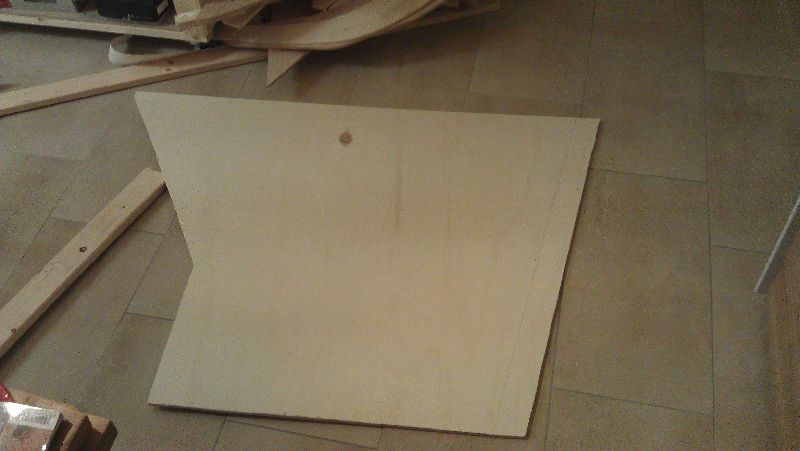

Hier die Platte frisch ausgesägt:

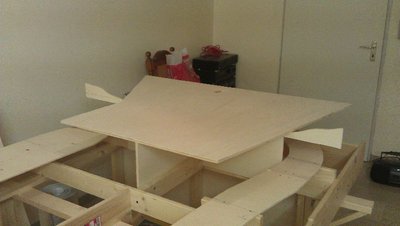

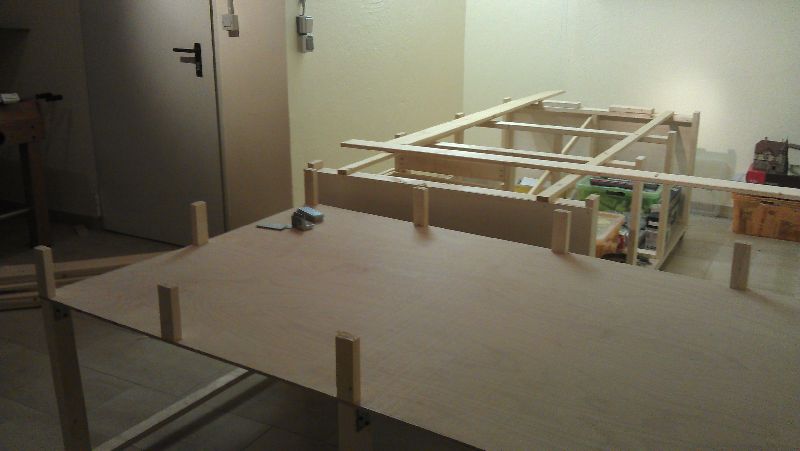

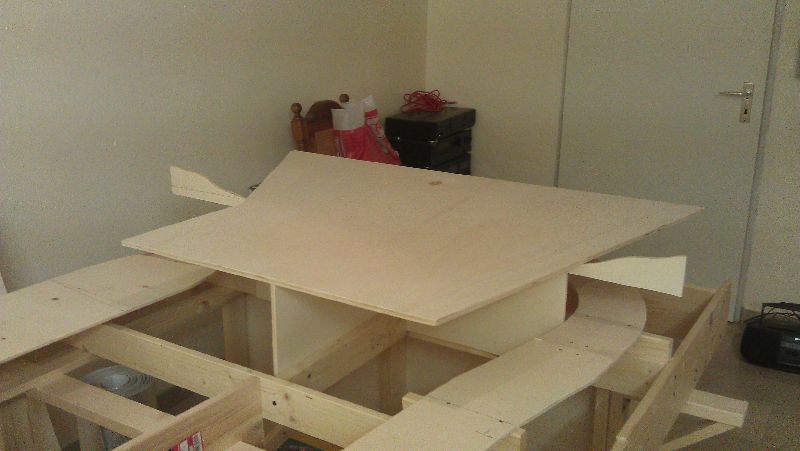

Und hier auf die Spanten aufgelegt (aber noch nicht fest montiert):

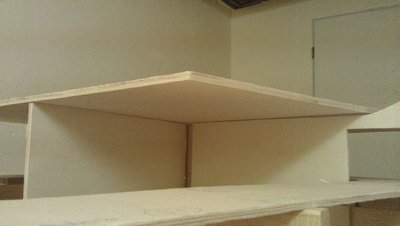

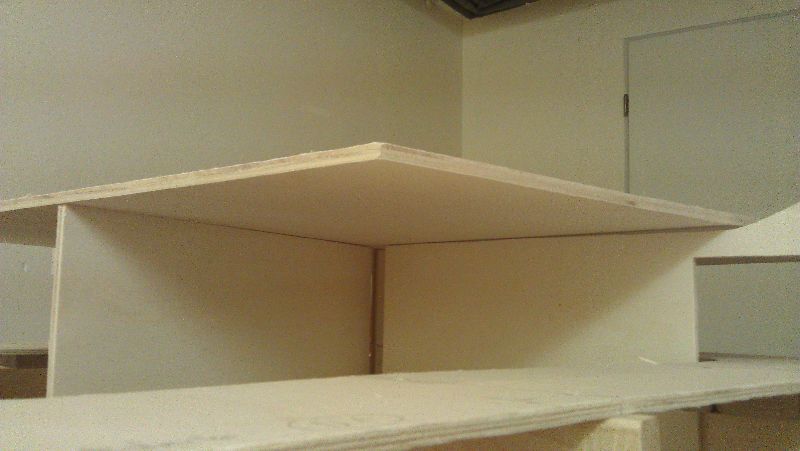

Noch ein Bild von unten:

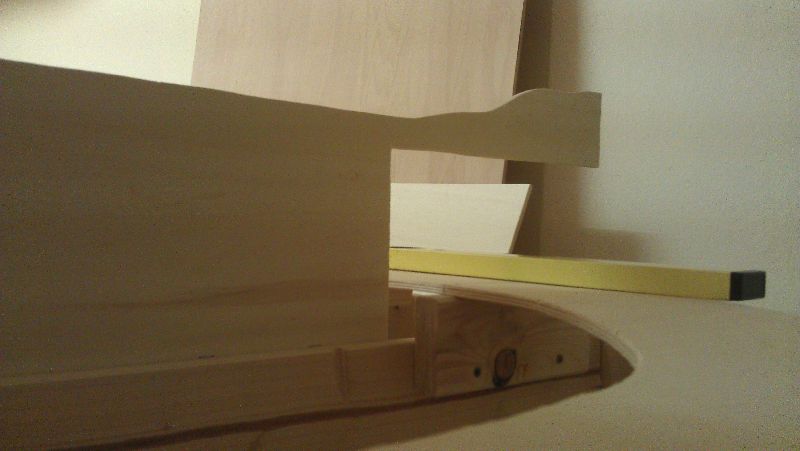

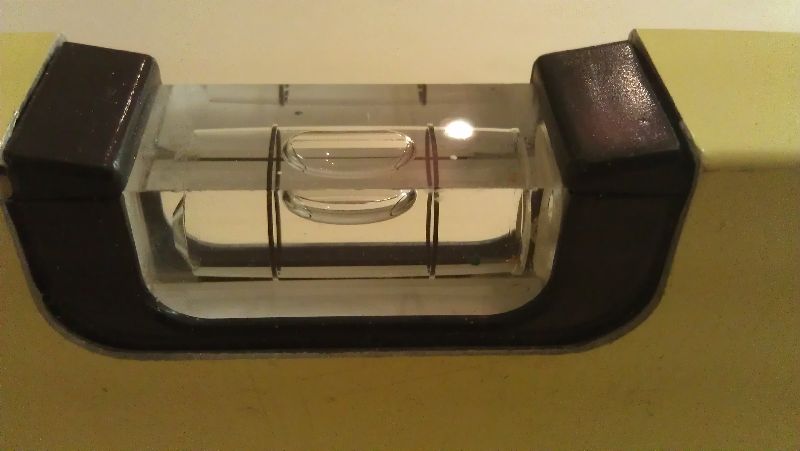

Und am Ende sagt sogar die Wasserwaage, dass alles soweit gut aussieht

Die Seitenwände an den Spanten wurde vorerst weggelassen um beim Gleisbau später nicht zu stören. Als nächstes entstehen dann die versch. Ebenen auf der großen Platte und die nächsten Abschnitte des Rohbaus.
Das war jetzt der neue Bericht. Ich hoffe diesmal ist alles in Ordnung damit. Updates werden hier jetzt regelmäßig folgen. Ich bitte jetzt nochmal um Kritik. Sagt bitte ob das mit dem vielen Text in Ordnung ist oder ich das beim nächsten Mal lieber lassen soll.
Ich hoffe der Bericht gefällt euch.

Grüße

Philipp

Fortsetzung folgt...

[Stefan mit F]

Moin Philipp,

schöne Dokumentation mit gut komprimierten Bildern - bei der geringen Größe wird sich hir bestimmt auch niemand daran stören, dass Du über zwei Dutzend Bilder hochgeladen hast!

(Übrigens denke ich darüber nach, mal einen Thread mit einer Bilder-komprimier-Anleitung zu eröffnen, da dieses Problem sich ja immer mal wieder stellt, und dabei teilweise extrem pixelige und dennoch ziemlich speicherfressende Bilder hochgeladen werden... bei Personen, die sich nicht wie Du vorher helfen lassen... falls jemand gewichtige Gründe für oder gegen diese Idee (→Anleitungsthread) hat, möge er es mir bitte demnächst mitteilen.)

Zum Bau deiner neuen Anlage:

Der Gleisplan gefällt mir sehr gut!
Nicht zu überladen, schöne lange Strecken, der Eindruck einer zweigleisigen Hauptstrecke im vorderen Anlagenteil. Allerdings frage ich mich, ob Du an der Gleislänge des Schattenbahnhofs vielleicht ein wenig zu viel gespart hast - immerhin sollten sämtliche Züge dort sicher halten können. Aber die Gleise im sichtbaren Bereich sind ja ähnlich kurz.
Von daher ist die Kritik vielleicht unbegründet.

Etwas kritischer sehe ich deine Bretter auf IMAG0283 und folgenden, da Massivholz sich mit der Zeit verziehen kann und damit ein Risiko darstellt... aber zuminest Spanten und Trassen scheinen ja aus Sperrholz zu sein.

Soweit meine Gedanken dazu... und damit weiter viel Erfolg beim Bau!

[Philipp135]

Danke erstmal
zum Schattenbahnhof: Da hast du wirklich Recht und genau das habe ich mir auch gedacht. Glücklicherweise bevor ich mit dem Trassenbau begonnen habe. Da es der Platz ja zulässt habe ich einfach die Dreiwegweiche die man erkennen kann, um die 5 Gleisstücke nach links verschoben die sich dort befinden und von der selben Art Gleise ein paar nachbestellt. Mit diesen Gleisen habe ich dann den viergleisigen Teil des SBF`s verlängert (hoffe man versteht was ich meine). Die Trassen habe ich also so gebaut, dass das mit der breite passt und der Schattenbahnhof ungefähr doppelt so lang wird wie hier auf dem Gleisplan erkennbar.

Zum Holz: Ja da hast du recht, die Trassen und Spanten bestehen komplett aus Sperrholz der Rahmen leider nicht. Das Holz war bereits etwas verzogen als ich es gekauft habe und ich habe bereits im nachhinein Teile des Rahmens ausgetauscht und neu gemacht. Trotzdem ist das auch eine Sache die mich ärgert.

Gruß

[Hellas-Express]

Hallo Philip,

sehr schöner Bericht, habe ich mit Freude gelesen. Hier sollte auf jeden Fall jeder Neuling zuerst einmal reinschauen.

Zum Naturholz: Hatte schon in einem anderen Beitrag geschrieben, dass das Material niemals aufhört zu arbeiten. Allerdings findet die meiste Verformung schon beim industriellen Trocknungsprozess statt. Man kann das Material für den Unterbau verwenden, allerdings sollte man im Baumarkt dann auch radikal aussortieren. Das heißt: Cutter einstecken und die gebundenen Pakete aufschneiden. Oft ist inmitten der schönsten Bretter Schund versteckt. Links liegen lassen sollte man all die Bretter, die stark verdreht sind, und die, die große Äste haben, besonders dann, wenn diese sich am Bretterrand befinden. Eine leichte Verdrehung oder eine leichte Verbiegung um die schmale Kante herum ist dagegen nicht so schlimm, da die Bretter ja zu einem stabilen Rahmen verschraubt und verleimt werden.

Zum Schluss etwas zum Verbau dieser Hölzer. Achte darauf, dass du immer in Maserungsrichtung deine exakten Maße errichtest. Deine 4cm Aufständerung z.B. sollte mit aufrechter Maserung eingebaut sein. Glaube mir, in 2 Jahren ist Selbige nur noch 3,8cm hoch weil das Zeug noch schrumpft. In Maserungsrichtung ist der Schrumpfungseffekt jedoch kaum noch vorhanden. Bei der kleinen Aufständerung mag das keine große Rolle spielen, je höher du jedoch aufständerst um so größer werden die Schrumpfmaße, dann werden aus 16cm schnell 15 und weniger, während deine sperrholzunterbaute Landschaft sich nicht verändert.

Michi wünscht dir noch ein frohes Schaffen

[Philipp135]

Hallo Michi,

danke, schön das dir mein Bericht gefällt

Damals als ich das Holz im Baumarkt gekauft habe hatte ich schon aussortiert aber da nirgendwo genug "vernünftiges" Holz zu finden war sind leider auch ein paar Bretter dabei die verzogen sind. Den Tip kann ich nur geben, auch wenn das klar sein sollte: Wirklich lieber warten wenn man kein vernünftiges Material findet anstatt das zu kaufen was da ist.

Das mit der Maserungsrichtung wusste ich auch noch nicht, danke für den Hinweis.

Gruß

[Philipp135]

Moin,
nun ist es schon länger her, dass ich vom Bau meiner Anlage berichtet habe. Allerdings muss ich euch auch heute enttäuschen, es gibt außer Planung keine Fortschritte auf der Anlage. Davon will ich aber keine Fotos reinstellen. Ich war letztens auf einem Ausflug im Sauerland und habe mir gedacht machst du mal das beste daraus Wir haben die "Bruchhauser Steine" besucht und dabei ist mir die Idee gekommen solche riesigen Felsen vielleicht in meiner Bahn mit einzubauen, da das echt schön aussah. Ich habe mal ein paar Fotos gemacht um sie später eventuell als Vorbild zu benutzen. Hier sind ein paar davon:

Das waren ein paar. Ihr könnt ja mal eure Meinung zu dem Vorhaben abgeben wenn ihr wollt. In einer Woche habe ich übrigens Herbstferien, da habe ich mir fest vorgenommen weiter zu bauen (und euch natürlich auch zu berichten).

Gruß

Philipp

Fortsetzung folgt...

[HahNullMuehr]

Moin Philipp,

das zweite Bild (IMAG0159) gefällt mir sehr gut: Man kann sehr schön die verschiedensten Grün- und Brauntöne sehen, die die Natur uns vormacht. Auch das vierte (IMAG0157) ist als Mustervorlage in Sachen Gestrüpp und Gesträuch sehr brauchbar.

Bei diesen Felsgrupen würde ich zunächst mal ein kleines Übungsbrett einrichten, um zu sehen, ob die Felsen so gelingen, wei man sich das vorstellt.

Gruß

[Philipp135]

Moin Micha,
Danke. Die Felsen würde ich wahrscheinlich aus größeren Stücken Styropor o.ä. bauen. Das mit dem Übungsbrett ist natürlich eine gute Idee. Bis ich soweit bin, dass ich mit den Felsen anfange wird sowieso noch etwas Zeit vergehen.

Gruß
