Passt der Plan so???

Für alle Diskussionen rund um den Landschaftsbau von Modellbauanlagen & Dioramen
Blesi

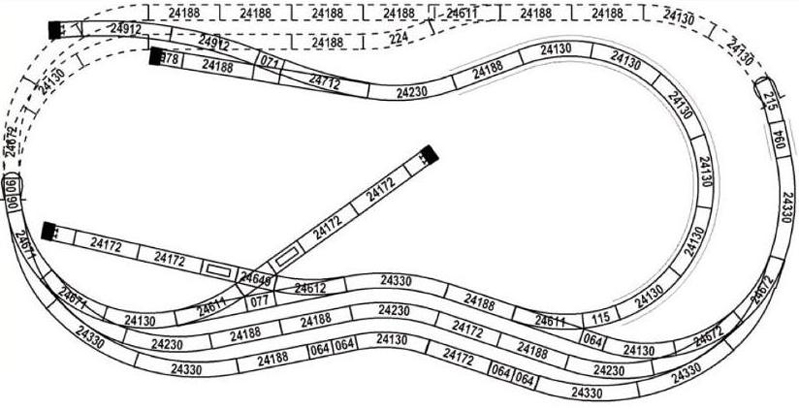

Passt der Plan so???

Beitrag von Blesi » Donnerstag 7. Februar 2013, 20:09

Hallo zusammen,

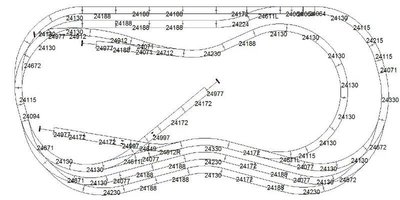

ich habe hier einen Plan, aber wenn ich die Schienen so zusammen stecken passt da etwas nicht so ganz :-(
Die unteren drei Gleise passen nicht zusammen. Irgendwo zwischen der Kurvenweiche links und der rechts stimmt was nicht. Das untere der drei Gleise ist ca 1cm zu kurz. Da fehlt mir einfach n Stück. Hat von euch jemand n gescheites Programm und kann die angegeben Schienen simulieren?

VIelen DAnk!!!

Gruß Blesi
Dateianhänge

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Passt der Plan so???

Beitrag von HahNullMuehr » Donnerstag 7. Februar 2013, 20:18

Moin Blesi,

womit ist den der Plan entstanden?

Und Du bist sicher dass Du nicht etwa ein 24-172er Gleis eingebaut hast, wo vielleicht ein 24-188er hin muss? Das gäbe eine Lücke von 16 mm.

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Blesi

Re: Passt der Plan so???

Beitrag von Blesi » Donnerstag 7. Februar 2013, 20:25

Der PLan ist aus nem Märklin Magazin. Kann schon sein dass da was nicht so ganz passt. Links in der Kurve musste ich ne andere Schiene einbauen und abgesehen davon passt das unten nicht zusammen.

Benutzeravatar
Stefan mit F
Forumane
Beiträge: 7954
Registriert: Mittwoch 1. Juni 2011, 18:09
Wohnort: 2⅙ Grad südlich und 2½ Grad westlich des MiWuLa

Re: Passt der Plan so???

Beitrag von Stefan mit F » Donnerstag 7. Februar 2013, 20:49

Moin,

der Plan scheint mir so halbwegs plausibel zu sein, da sollte man größere Abweichungen (mehrere Millimeter) eigentlich sehen, wenn nicht jemand bewusst die Schluderstellen geschönt hat.
Wenn Du aber einfach andere Gleisstücke nimmst als da eingetragen sind, dann kann das nicht passen! :professor2:

Mögliche Fehler:
24188 / 24172
24064 / 24071 / 24077 / 24094
24130 / 24230 / 24330

Beim genaueren Hinsehen fallen mir allerdings noch zwei Fehlerquellen auf:
1.: Im Schattenbahnhof ist links neben der Weiche 24611 ein Gleisstück 24188 eingezeichnet. Man sieht deutlich eine Überlappung, weil da ein Gleisstück 24172 hingehört!

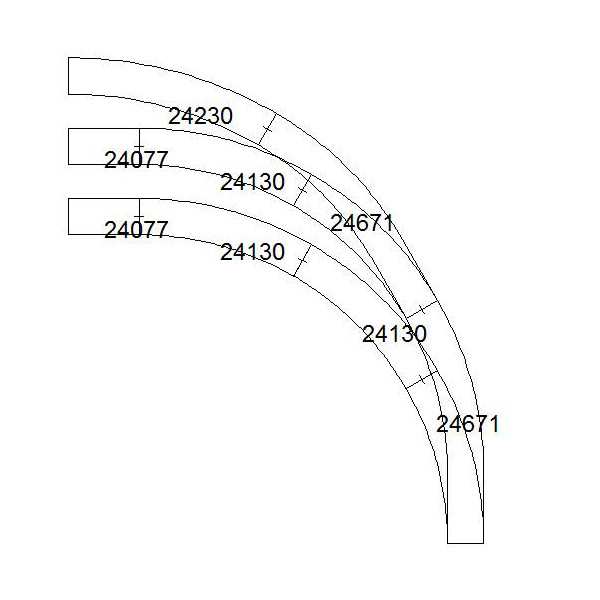

2.: Die Bogenweichen im Durchgangsbahnhof sind "ineinander" gebaut. Zumindest bei meinen (von den Abmessungen her identischen) M-Gleis-Bogenweichen (5140) gab das leicht Probleme... ich bezweifle, dass das beim C-Gleis so vorgesehen ist, da ich bisher immer nur diese Anordnung als sinnvoll erachtete:
Bogenweichen Märklin C.jpg
Bogenweichen Märklin C.jpg (18.66 KiB) 5070 mal betrachtet
Gruß aus 2⅙ Grad südlich und 2½ Grad westlich des MiWuLa
Stefan mit F

Im August 2024 neu erschienen: KLIMA BULLSHIT BINGO von Jan Hegenberg
Ab 06.08.2024 bekommt man es in jeder kleinen Buchhandlung um die Ecke.

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Passt der Plan so???

Beitrag von HaNull » Donnerstag 7. Februar 2013, 22:08

Moin!

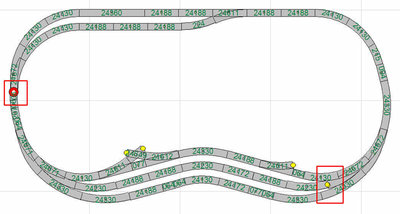

Ich habe den Plan mal in WinTrack nachgelegt (und dabei hoffentlich keinen Fehler gemacht (Abstellgleise und Nebenbahn fehlen absichtlich)):
Oben fehlen 3°
Rechts ist ein 215 verbaut (15°), links zwei 206 (je 6°, macht zusammen 12°). Man muss also kräftig biegen, um an der Weiche die Lücke zu schließen (und dort gehört (wie Stefan bereits schrieb) ein 172er hin).

Bei den Bahnhofsgleisen gibt es laut WinTrack überlappungen von 5,8 mm (Mitte) bzw. 9,2 mm (oben). Da kann man dann nur versuchen, das obere Gleis nach oben und das untere nach unten zu biegen.
Oder man kloppt den Plan in die Tonne und plant selber etwas ...
Überlappung 5,8 bzw. 9,2 mm.
Disclaimer: WinTrack ist für seine Ungenauigkeiten berühmt/berüchtigt.
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

Blesi

Re: Passt der Plan so???

Beitrag von Blesi » Freitag 8. Februar 2013, 21:39

@Stefan mit F: Vielleicht Versuch ich das mal so mit den Weichen. So wie im plan ist es schon ziemlich eng. Danke für den Tipp

@HaNull: Danke für den Plan. So wie bei dir habe ich genau DIE Probleme. Links hab ich n kurzes Stück dazu, das passt genau. Aber den Versatz von deinem Bild hab ich auch. Die obere und die mittlere bekomm ich hin, aber in der unteren fehlt mir ein knapper cm. Das geht definitiv nicht :( Danke!!!

Bernd W.
Forumane
Beiträge: 1582
Registriert: Dienstag 5. April 2005, 22:32
Wohnort: Ruhrgebiet

Re: Passt der Plan so???

Beitrag von Bernd W. » Freitag 8. Februar 2013, 22:45

Hi,

es gibt drei Ecken an denen man ein bischen "fuschen" muss. Die roten Rechtecke sind aber schon etwas kritisch. Aber Wintrack hat auch gewisse Toleranzen.

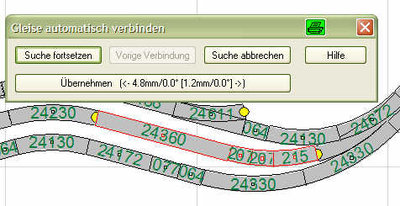

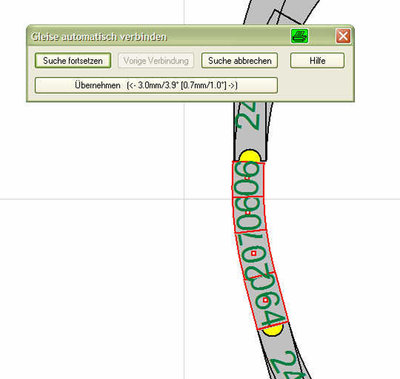

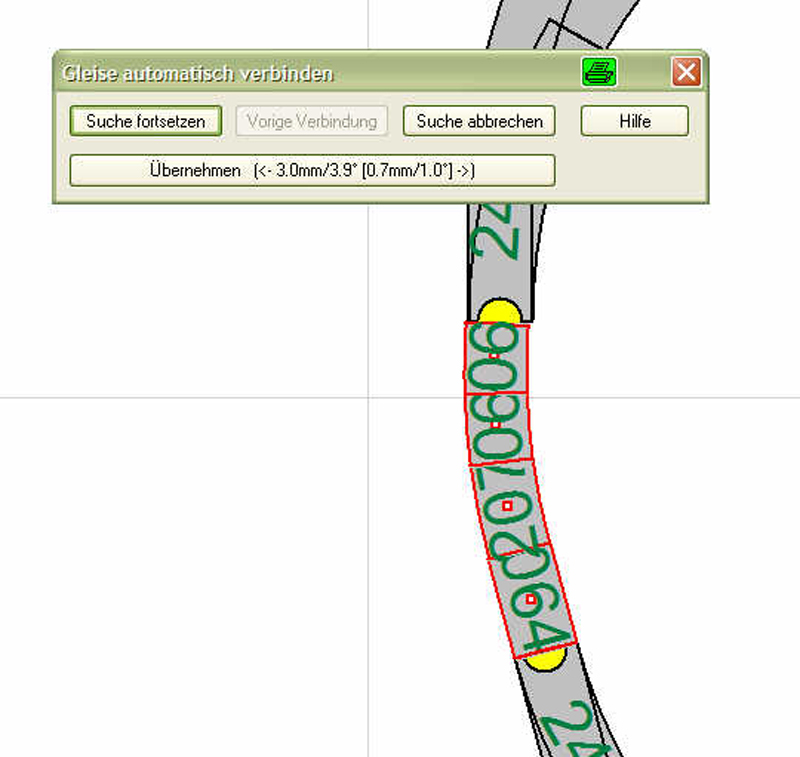

Hier mal die Abweichung mit anderen Zwischenstücken.
Ob das C-Gleis so flexibel ist weiß ich nicht. Mag sein, das das irgend wie geht. Der Plan stammt aus dem Märklin Magazin :? haben die ein unbekanntes Flexgleis ?

Nachtrag :
das könnte vielleicht passen :

Gruß Bernd

Benutzeravatar
Stefan mit F
Forumane
Beiträge: 7954
Registriert: Mittwoch 1. Juni 2011, 18:09
Wohnort: 2⅙ Grad südlich und 2½ Grad westlich des MiWuLa

Re: Passt der Plan so???

Beitrag von Stefan mit F » Freitag 8. Februar 2013, 22:56

Moin,

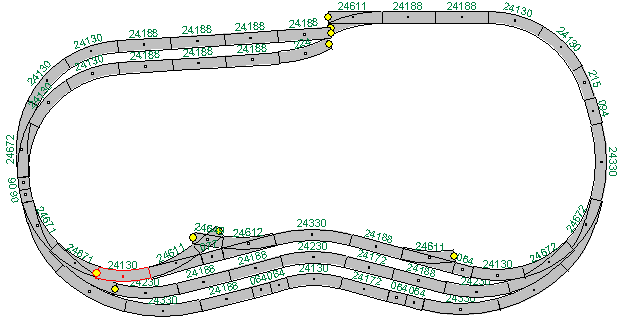

ich habe den Plan mal ein wenig überarbeitet:
Gleisplan 12345.jpg
Zum einen habe ich dabei die Bogenweichen so zusammengesteckt, wie es Märklin (siehe Seite 14 oben rechts) vorsieht und zum anderen habe ich den Schattenbahnhof ein wenig verlängert, da die Gleise eigentlich mindestens so lang sein sollten, wie die längsten Durchgangsgleise im Bahnhof.

Richtig gut gefällt mit der Plan nicht, aber zumindest sollte er so baubar sein. :wink:
Gruß aus 2⅙ Grad südlich und 2½ Grad westlich des MiWuLa
Stefan mit F

Im August 2024 neu erschienen: KLIMA BULLSHIT BINGO von Jan Hegenberg
Ab 06.08.2024 bekommt man es in jeder kleinen Buchhandlung um die Ecke.

Blesi

Re: Passt der Plan so???

Beitrag von Blesi » Mittwoch 13. Februar 2013, 17:14

@Stefan mit F: Vielen Dank für die Überarbeitung. Passt wunderbar, auch die Weichen gefallen mir jetzt so besser ;) Verlässt man sich mal auf Märklin ist man verlassen.

Noch en Frage dazu. Sollte ich bei der Größe ne Ringleitung zur Einspeisung verlegen oder oder die klein genug um sich das zu sparen?

DANNKKKEEEEE

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Passt der Plan so???

Beitrag von HahNullMuehr » Mittwoch 13. Februar 2013, 17:25

Moin Blesi,

Ringleitung kann nicht schaden.
Wie wird das Schmuckstück denn betrieben? Konventionelle Signale mit stromlosen Abschnitten?
Dann wirst Du sehr schnell einige "tote" Bereiche bekommen, die zwischen den Signalabschnitten liegen und dann auch eine Fahrstromversorgung benötigen.

Mach Dir mal einen Plan:
Signale einzeichnen, zugehörige Halteabschnitte ausmalen (z. B. in rot).
Alles was übrig bleibt muss IN EINEM STRICH dann (z. B. grün) einzufärben sein. Wenn das nicht geht, ohne den Stift abzusetzen - siehe oben.
Jeder grüne Abschnitt braucht eine Einspeisung!

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Blesi

Re: Passt der Plan so???

Beitrag von Blesi » Mittwoch 13. Februar 2013, 20:44

Servus,
darüber hatte ich mir bisher noch gar keine Gedanken gemacht und hab auch keine Erfahrung. Will auf jeden Fall mit der SPS steuern, also glaub eher Stromstöße Abschnitte.

Gibt es irgend ne Seite wo man das nachlesen kann wo es gut beschrieben ist welche Möglichkeiten ich hier habe?

Wie gesagt, noch GAR NICHT damit beschäftigt.

Gruß

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Passt der Plan so???

Beitrag von HahNullMuehr » Mittwoch 13. Februar 2013, 21:11

Blesi hat geschrieben:[...] Stromstöße Abschnitte. [...]
Also, das kenn ich jetzt wieder nicht...

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Blesi

Re: Passt der Plan so???

Beitrag von Blesi » Donnerstag 14. Februar 2013, 06:27

Ich meinte STROMLOSE. Shit Rechtschreibkorrektur. Sorry

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Passt der Plan so???

Beitrag von HahNullMuehr » Donnerstag 14. Februar 2013, 22:57

Moin zusammen,

dann gebe ich hier mal ein leicht fassliche Anleitung :dr.smile: zur Ermittlung der Einspeisepunkte in 75 nachvollziehbaren Schritten.*

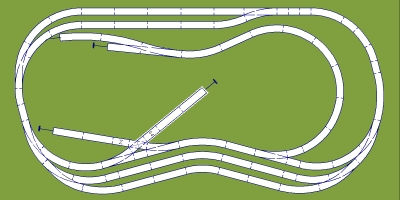

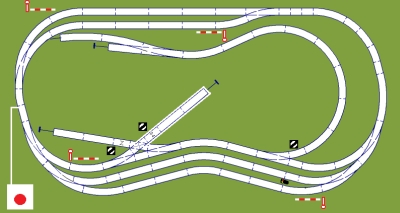

Als Grundmaterial nehmen wir den Plan (Danke an Stefan mit F., der mir seinen zur Verfügung stellte). Dieser, möglichst ohne Firlefanz wie Artikelnummern und solch Zeug, wird als Bitmap-Datei (bmp) gespeichert und kann dann mit Paint bearbeitet werden.

Als erstes hinterlegen wir die Gleise mit etwas Rasen-Grün. Mit dem RADIERER trennen wir alle "Stege" zwischen den Gleisstücken, so dass der gesamte Gleisbereich eine zusammenhängende Fläche ergibt.
Sodann fügen wir die Signale an den vorgesehenen Aufstellorten hinzu. In unserem Beispiel begnügen wir uns mit je einem Hauptsignal an jeder Ausfahrt und einigen Sperrsignalen für die Abstell- und Nebengleise. Außerdem spendieren wir ein provisorisches Fahrgerät und EINE Anschlussleitung, erstmal nur eine.

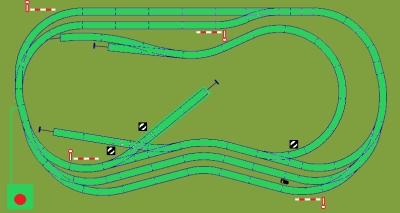

Wenn wir jetzt den FARBEIMER nehmen, können wir am Trafo Grün einfüllen, es läuft überall hin? Sehr schön.
Erster Test bestanden.
Jetzt wieder weiß einfüllen.
Dann setzen wir die Trennstellen für die stromlosen Abschnitte (hier einfach braune Querbalken über die betreffenden Gleise.

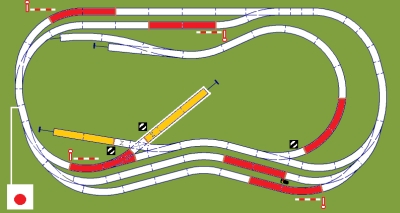

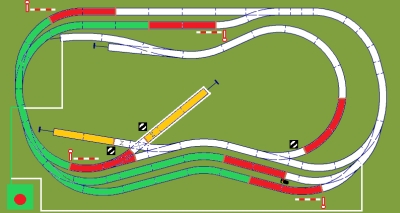

Jetzt füllen wir die Halteabschnitte mit Rot (FARBEIMER-Werkzeug), die Abstellgleise werden orange.
Jetzt kommts drauf an. Wieder Grüne Farbe in den Eimer, nein, in den Trafo kippen und...

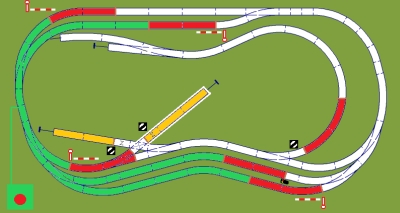

DÄ! Der Strom kommt nicht überall hin. Es bleiben weiße Bereiche. Also flugs noch ein paar zusätzliche Einspeisungen anlegen,
und nochmal testen. Immer am Trafo. Und jetzt...

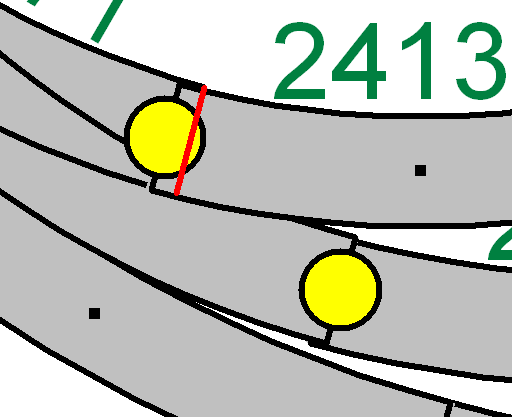

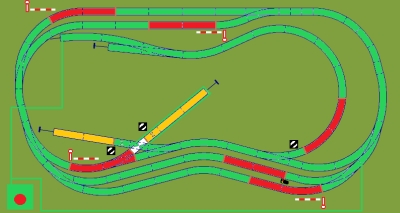

...klappt es. Fast. Die kleine Kreuzung der beiden Abstellgleise liegt mit einem Strang zwischen dem Abstellbereich rechts und dem Ausfahr-Haltebereich rechts unten. Da muss also auch noch Saft hin.

Das wars schon.

Gruß
______________________
* OK, waren nur 12 Schritte. :wink:
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Benutzeravatar
Stefan mit F
Forumane
Beiträge: 7954
Registriert: Mittwoch 1. Juni 2011, 18:09
Wohnort: 2⅙ Grad südlich und 2½ Grad westlich des MiWuLa

Re: Passt der Plan so???

Beitrag von Stefan mit F » Freitag 15. Februar 2013, 08:38

Moin Micha,

deine Anleitung gefällt mir hervorragend! Besonders den Hinweis auf die Verdrahtung der Kreuzung finde ich sehr wichtig! Ich denke damit sollte man (Blesi) es gut verstehen... und falls nicht, stehen ja immer noch einige Forumanen (einschließlich Dir) für Antworten bereit. :D
Blesi hat geschrieben:Will auf jeden Fall mit der SPS steuern
Sicher? Das klingt sowohl teuer als auch nicht ganz einfach... oder meinst Du wieder was anderes? :wink:
Gruß aus 2⅙ Grad südlich und 2½ Grad westlich des MiWuLa
Stefan mit F

Im August 2024 neu erschienen: KLIMA BULLSHIT BINGO von Jan Hegenberg
Ab 06.08.2024 bekommt man es in jeder kleinen Buchhandlung um die Ecke.

Blesi

Re: Passt der Plan so???

Beitrag von Blesi » Freitag 15. Februar 2013, 20:55

Hallo HahNullMuehr,
VIELEN VIELEN DANK für die soooo ausführliche Erläuterung wie man das macht. Hilft mir absolut weiter und das werde ich so nach und nach umsetzen! *FREU*

@Stefan mit F: Ja will das mit ner SPS machen. Hab in Ebay eine "billig" bekommen und will die einbauen. Da ich das regelmäßig im Beruf mach (SPS programmieren) sollte ich das schon hinbekommen. Gehört für mich auch zum "basteln" dazu ;) Was ich jetzt alles darüber steuere weiß ich noch nicht, aber mal mit einbauen. Auf LANGE LANGE LANGE Sicht hin will ich die SPS auch noch mit der Digital-Bahn verknüpfen, aber das ist noch ZUKUNFT.

Erst mal muss das Ding halbwegs laufen und dann sehn wir weiter.

Noch mal DANKE für eure Hilfe!!!

Gruß Blesi

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Passt der Plan so???

Beitrag von HahNullMuehr » Freitag 15. Februar 2013, 21:55

Kein Problem, Blesi, war mir ein Fest.

Und wenn Fragen sind - einfach stehlen. :wink:

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Blesi

Re: Passt der Plan so???

Beitrag von Blesi » Samstag 16. Februar 2013, 17:00

Hätte noch eine Frage ;)
Zum Thema Signale. Da gibt es ja einige, von 10€- über 100€. Gibt es ne Seite wo die Unterschiede erklärt werden, bzw welche ich für meine Zweck brauche? Hab leider nicht viel Ahnung davon, zwar schon einiges gelesen, ich bin aber leider mehr verwirrt als schlauer.

Merci Gruss

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Passt der Plan so???

Beitrag von HahNullMuehr » Samstag 16. Februar 2013, 17:39

Moin, Blesi.

so ein Signal (in analoger Technik) ist ja im Prinzip nichts anderes als eine Relais: Ein Schalter, der sich elektrisch aus der Ferne betätigen lässt und dafür sorgt, das im Halteabschnitt Strom zu Lok ließt oder nicht.

Für wenige Euro kannst Du sicher im Ebay oder auf anderen Flohmärkten ein paar Altbau-Signale schießen, die fürs erste dem Zweck genügen.
Beim Händler (Neuware) schlägts dann schon schwerer zu Buche. Sollen es gar die digital ansteuerbaren Signale sein, mit neuester SMD-LED- und Bus-Technik? Da ist dann schnell ein Hunni pro Stück fällig.

Die preiswerteste Variante ist der Eigenbau. Busch bietet diesen Satz Attrappen an (um 10 - 12 Euro). Mit etwas Geschick und einem mehrpoligen Umschalter kann man selbsteingebaute LEDs entsprechend zur Zugbeeinflussung aufleuchten lassen.
Wer anstelle des Umschalters ein kleines Relais verwendet (bistabil!) kann das ganze auch noch durch fahrende Züge schalten lassen.
Sogenannte Universalfernschalter (UFS) sind nichts anderes als bistabile Relais. Auch die kann man als Signalantrieb einsetzen (Lichtsignal !). Wenn man gut erhaltene Exemplare für kleines Geld bekommen kann.

Für die Anlage (Dein Plan) würde ich vorschlagen, dass 5 zweibegriffige Hauptsignale und drei Gleissperrsignale völlig ausreichend wären. (An einer Stelle des "Farbtests" habe ich ein Lichtsignal skizziert (unten rechts, 2. Gleis), das ist etwas undeutlich geworden).

Es hängt natürlich auch von der Epoche ab, die Du darstellen willst. In Länderbahnzeiten sahen die Signale anders aus als im ICE-Zeitalter. Einige der Gleissperrsignale können auch durch das einfach Wartezeichen ersetzt werden.

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Benutzeravatar
MV-I-P
Forumane
Beiträge: 204
Registriert: Mittwoch 2. Januar 2013, 16:58
Wohnort: Menden(Sauerland)

Re: Passt der Plan so???

Beitrag von MV-I-P » Samstag 16. Februar 2013, 19:56

Hallo,

eine Sache muss ich noch dazu sagen, womit ich Probleme hatte und die man beachten sollte!
Wenn du z.B.dieses eigentlich analoge Signal aus der My-World Reihe nehmen solltest, musst du beachten, dass du nur dieses Schaltpult benutzen kannst. Dieses Schaltpult hat einen 4-Poligen Stecker und lässt sich eigentlich nur an das IR-Anschlussgleis anschließen. Mit ein bisschen Bastelaufwand kann man das aber so bauen, dass der Strom z.B. von der Mobile Station kommt, denn das Schaltpult brauch sowohl Gleich-als auch Wechselstrom!!

Das nur neben bei, falls du dich für diese Signale entscheiden solltes. :)

Matthias
Leute, die keine Smilies schreiben, kommen mir emotionlos vor. :)
