relais anschliessen

[alfkamm]

hallo,bin anfänger und habe ein problem,wie schliesse ich ein relai an,habe relais von omron,da ist ein anschl.plan dabei,aber das hilft mir nicht,ich weis nicht,wo ich den strom anschl. und wo zum beisp.schranken.
schalten soll das r.ein reedkontakt,da komm ich klar aber das wahrs,dann auch.
noch zum relai,es sind auf einer seite 4 ,auf der anderen seite 6 anschl.
bin für hilfe sehr dankbar
gruss alfkamm

[Bibliothekar]

Äh, watt?
Bitte nochmal auf deutsch.
Von Vorteil wäre es auch, wenn du den Anschlussplan posten könntest.
Oder zumindest die genaue Bezeichnung des Relais.

[alfkamm]

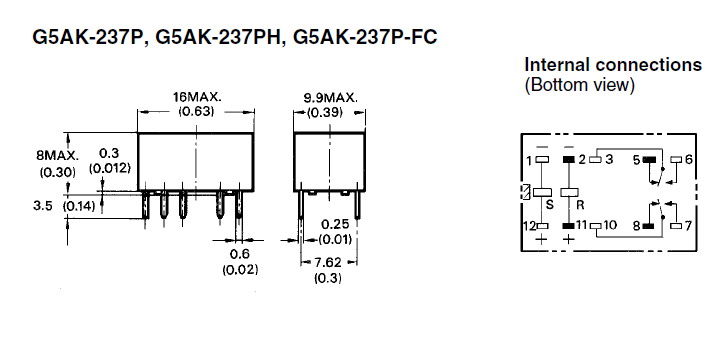

hallo,danke für anrw.hoffe ich hab das bild vom relai richtig eingefügt,gruss alfkamm

[alfkamm]

hallo,danke für anrw.hoffe ich hab das bild vom relai richtig eingefügt,gruss alfkamm

[ibex]

Hallo,
bei diesem Railes handelt es sich um ein BISTABILES- Relais.
Bei diesem Relais hat man zwei Spulen. Mit den Spulen werden
die Kontakte abwechselnd geschaltet.

Beispiel:
Spannung an 2 und 11 --> Stellung wie im Schaltbild
Spannung an 1 und 12 --> Kontakte wechseln.

Zum Umschalten muß die Spannung nur kurz angeschlossen werden.
Die Kontakte schalten nur um wenn kurzzeitig an der anderen Spule die Spannung
angeschlossen wird. Bitte nicht an beide Spulen gleichzeitig Spannung anschließen!

Vorteil der Relais ist dass nur zur Umschaltung Energie benötigt wird. Die
Stellung der Kontakte wird auch beibealten wenn die Spannung abgeschaltet ist.

[alfkamm]

hallo und danke für nachricht.
ich hab das auch soweit verstanden,nur meine bitte,kannst du mir eine skitze zeichnen,ich habe zwei schranken,diese haben zwei anschlusslitzen,hab die schon getestet,halte ich sie an den trfo,geht sie runter,lösen,wieder hoch.
an welche anschl.muss ich sie am R anbringen,damit sie bei zuganfahrt schliesst,und am ende wieder hochgeht,der kontakt kommt über einen reedkontakt.
danke schonmal für antwort
alfred

[HahNullMuehr]

Hallo, Alfred,

hier mal eine Schaltskize mit dem Bistabilen Relais:


Die Kabelfarben kannst Du natürlich wählen, wie es Dir gefällt.

Gruß

[alfkamm]

hi,und vielen dank,mit der beschreibung kann selbst ich was anfangen,
na ja,im alter lässt eben das hirn nach.
nochmals danke und gruss alfred

[ibex]

Hallo,

leider funktioniert die Schaltung nur wenn der Zug in der angegebenen Richtung
fährt da das Relais mit dem grünen Kontakt ein- und mit dem roten Kontakt ausgeschaltet
wird. Fährt der Zug in die andere Richtung schaltet wird das Relais zuerst ausgeschaltet
(Schranke bleibt oben). Beim grünen Kontakt wird das Relais nun umgeschaltet. Die Schranke
geht nun runter und bleibt unten da das Relais erst wieder beim Überfahren des roten
Kontaktes umgeschaltet wird.

Gruß
Ibex

[ibex]

Hallo,

noch ein Problem: Die Schaltung berücksichtig nicht die Zuglänge. Fährt die Lok (mit Magnet) über den ersten Kontakt geht die Schranke nach unten. Beim Überfahren des zweiten Kontaktes geht die Schranke wieder hoch, auch wenn noch Waggons auf dem Bahnübergang sind.

Gruß
Ibex

[Marsupilami]

Dem kann man mit zwei zusätzlichen Reed-Relais Abhilfe schaffen, insgesamt also 4.

2 werden links und rechts in der Nähe des BÜ plaziert und schalten das Relais auf "Schranke runter", die anderen beiden in etwas grösserer Entfernung ebenfalls links und rechts vom BÜ - diese schalten das Relais auf "Schranke hoch".

Wenn jetzt ein Zug ankommt - egal, aus welcher Richtung - passiert er zunächst das eine Relais zum öffnen (nichts passiert), dann das Relais zum schliessen (Schranke senkt sich). Wenn der Zug über den BÜ drüber ist, passiert er zunächst das Schliessrelais auf der anderen Seite (es passiert wieder nichts, die Schranke ist ja schon unten) und nach einer Weile das Relais zum öffnen (Schranke geht hoch...).

Die Relais zum Öffnen der Schranke müssen halt mindestens eine Zuglänge des längstmöglichen Zuges vom BÜ entfernt montiert werden.

[ibex]

Hallo Marsupilami,

wo Du Recht hast, hast Du Recht.

Gruß
Ibex

[Martin_U5]

Hallo,

man könnte das Ganze auch wie eine Wechselschaltung aufbauen. (wie zwei Lichtschalter im Flur z.B.) damit spart man sich die doppelten Reedkontakte. Und die Reedkontakte auf beiden Seiten des BÜ so weit weg, wie der längste mögliche Zug, der das passieren soll.

Gruß Martin

[martin]

Mit zwei Reedkontakten (=Taster) und dem oben angegebenen bistabilen Relais geht aber keine Wechselschaltung. Dafür brauchst du entweder Wechselschalter statt Tastern oder ein Stromstoßrelais oder zwei Relais oder ein Flipflop. Und da ist glaube ich die bereits beschriebene Lösung mit 4 Reedkontakten die einfachere und preiswerteste.

[alfkamm]

hallo und danke für die gute hilfe.
die bahn fährt bei mir nur in eine richtung,daher genügen 2 reedkontakte.
eine frage hab ich noch,vorerst,kann ich zusammen mit den schranken auch die
bliklichtschaltung von busch,dazu schalten ?
gruss alfred

[Marsupilami]

Die paar mA hält das Relais auch noch aus...

[Stephan D.]

Hallo!

Noch ein Hinweis:

Bitte daran denken, daß das Relais nur mit Gleichspannung betrieben werden darf. Die Spannung (Volt) beachten!

Gruß
Stephan

[alfkamm]

hallo,
danke für nachricht.ich hab für die relais wiederst.dazu bekommem.damit ich sie an 16v anschliessen kann.kann ich sie dann an meinen märkl.-trafo anschl.?
da du schreibst gleichstr.geht das mit dem trafo.
gruss alfred

[Stephan D.]

Hallo Alfred!

So ohne weiteres nicht. Der Trafo liefert Wechselstrom. Du benötigst also noch einen Gleichrichter.

Gruß
Stephan

[alfkamm]

hallo stephan,gleichrichter hab ich bei ebay gesehn,muss ich dabei auf bestimmte werte achten ,wie werden die angeschl.und brauch ich dann für jedes relai eines,oder ist es besser einen trafo für gleichstrom zu besorgen ?
fragen über fragen,an das hab ich alles nicht bedacht.ich hab den verkäufer noch gefragt,ob ich die an meinen märklin trafo anschl. kann,da die r. 12v haben bekam ich wiederst.zum dazwischen löten,da mein trafo ja 16v hat.
danke die schonmal für antwort.
gruss alfred
