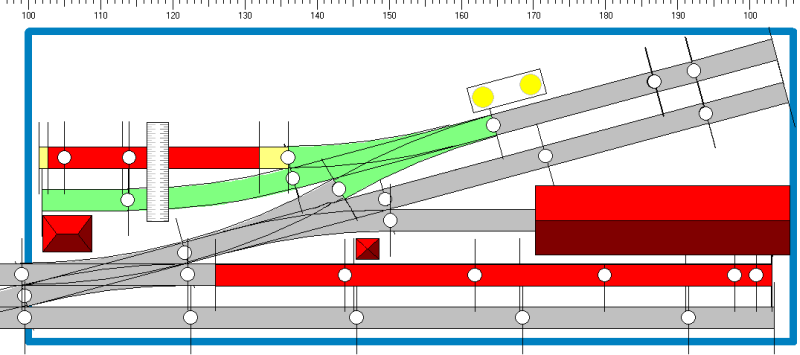

Dann müssen wir noch eine zweite Dreiwegweiche einsetzen. (Siehe Skizze)
Zusätzlich habe ich das Bw mit (v. l. n. r.)
einem Stellwerk, einem Bockkran, einer Wetterbude, einer Dieseltankstelle und einem Reparatur-Lokschuppen ergänzt.
Ganz oben links hätte noch eine Betriebsverwaltung (mit Lager und Sozialräumen) Platz.
Gruß
Software, die mit vorhanden Gleisen planen kann?
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Software, die mit vorhanden Gleisen planen kann?
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Re: Software, die mit vorhanden Gleisen planen kann?
so siehts gut aus
Könntest du vielleicht noch die jeweiligen längen der Abstellgleise geben?
Gruß
Moritz
Könntest du vielleicht noch die jeweiligen längen der Abstellgleise geben?
Gruß
Moritz
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Software, die mit vorhanden Gleisen planen kann?
Moin, Moritz,
sorry, hat etwas gedauert.
Hier ist eine Liste, geordnet nach Gleisen. (Das Übertragen auf die Artikelnummern ins Roco GeoLine-System überlasse ich Dir)
Das liest sich jetzt wie folgt:
Gleis-Nummer / Anzahl / Artikelnummer / Länge EINES Stücks /
und am Ende der Linie, fett: Gesamtlänge des jeweiligen Gleises.
Rechts, unten ist 1 darüber 2 usw. bis 5, dann links unten 6 und darüber 7.
Für den Bogen R10 15° habe ich der Einfachheit halber 230 mm angenommen.
Zusammengefasst sieht die Stückliste so aus
Ich hoffe, Du kommst damit zurecht.
Eins noch, fast vergessen: die angezeigten Längen sind brutto, also reine Schiene. Irgendwelche Prellböcke oder solch Zeug ist NICHT berücksichtigt und verkürzt die Nutzlänge entsprechend.
Gruß und frohes Fest
Und wenn jetzt einer kommt und meint, in der Stückliste seien nur 13 Gerade 42410: Er hätte recht. Das 14. ist neben der Einfahrtweiche (unten links am Bildrand) als Längenausgleich.
sorry, hat etwas gedauert.
Hier ist eine Liste, geordnet nach Gleisen. (Das Übertragen auf die Artikelnummern ins Roco GeoLine-System überlasse ich Dir)
Das liest sich jetzt wie folgt:
Gleis-Nummer / Anzahl / Artikelnummer / Länge EINES Stücks /
und am Ende der Linie, fett: Gesamtlänge des jeweiligen Gleises.
- Gleis 1: 4 Ro-42410 230
Gleis 1: 1 Ro-42411 120 1040
Gleis 2: 3 Ro-42410 230
Gleis 2: 1 Ro-42411 120 810
Gleis 3: 2 Ro-42410 230
Gleis 3: 1 Ro-42413 57,5
Gleis 3: 1 Ro-Distanzstück 12,5 530
Gleis 4: 2 Ro-42410 230
Gleis 4: 1 Ro-42412 115 575
Gleis 5: 1 Ro-42410 230
Gleis 5: 1 Ro-42412 115
Gleis 5: 1 Ro-42413 57,5 402,5
Gleis 6: 1 Ro-42428 R10 15°) 230
Gleis 6: 1 Ro-42411 120 350
Gleis 7: 1 Ro-42410 230
Gleis 7: 1 Ro-42412 115 345
Rechts, unten ist 1 darüber 2 usw. bis 5, dann links unten 6 und darüber 7.
Für den Bogen R10 15° habe ich der Einfachheit halber 230 mm angenommen.
Zusammengefasst sieht die Stückliste so aus
- 14 Ro-42410 230
3 Ro-42411 120
3 Ro-42412 115
2 Ro-42413 57,5
1 Ro-42428 (R10 15°) 230
1 Ro-42440 Weiche Links 15°
1 Ro-42451 Doppelte Kreuzungsweiche 15°
2 Ro-42454 Dreiwegweiche 15 °
1 Ro-Distanzstück 12,5mm 12,5
Ich hoffe, Du kommst damit zurecht.
Eins noch, fast vergessen: die angezeigten Längen sind brutto, also reine Schiene. Irgendwelche Prellböcke oder solch Zeug ist NICHT berücksichtigt und verkürzt die Nutzlänge entsprechend.
Gruß und frohes Fest
Und wenn jetzt einer kommt und meint, in der Stückliste seien nur 13 Gerade 42410: Er hätte recht. Das 14. ist neben der Einfahrtweiche (unten links am Bildrand) als Längenausgleich.
