Steigungen bauen aber wie?

[Manu1305]

Servus bin der Manu und komm aus Bayern.

Ich habe mir einen Unterbau mit der Maße 6m x 1,20m zusammen gebaut.
Komplett mit Platten verschraubt.

Ich möchte jetzt eine Auffahrt/Serpentine bauen. (C-Gleise)
Der Radius fängt mit R3 geht über auf R2 und dann in R1 und soll dann rausführen aus der
Serpentine.

Ich wollte das bei der ersten Umdrehung, Züge unter der Serpentine durchfahren können,in ein Abstellgleis.

Mein Problem, ich habe absolut kein Plan wie ich die Gleise in die Höhe bekomme.
Klötzchen oder Bretter zusägen und diese auf der Auflage Fläche der Trassenbretter etwas abwinkeln?

Wie dick,stärke,breit und lang diese Stützen im Abstand zur nächsten sein müssen.
Was sich generell eignet Stützen zu bauen. Kantholz/Leimholzbalken z.B. 35 x 75mm
oder eher Sperrholzbretter 18mm dick und immer kürzen von der länge.

Wie dick/stärke die Trassenbretter haben soll damit sie nicht durchdrücken aber noch flexibel genug sind. Weiviel mm von bis?

Die Trassenbretter auf die Klötze schrauben oder leimen.
Wie ich solche Stützen hin bekommen soll die alle gleich abgewinkelt sind auf dem Aufliegeflächen.

Ob eine Steigung von 10cm bei einen halben bis 3/4 Kreis zu viel sind?
Hab dir Anleitungen wie man so was umsetzten kann?

Vielleicht hat jemand links oder Tipps für mich.

[Datterich]

Hallo und willkommen hier im Forum, Manu1305 -

Deine Frage wird hier öfters gestellt und wurde in der Vergangenheit auch schon sehr ausführlich für alle möglichen Maßstäbe und Fabrikate beantwortet. Daher kannst Du mit einem Klick auf diesen Link bereits eine Menge an Erfahrungen, Tipps und Möglichkeiten finden. Die gute "Suchen"-Funktion dieses Forums wird Dir bei Bedarf weitere Ergebnisse schnell und frei Haus liefern.

Auch ein Blick in die älteren Wochenberichte des Miniatur Wunderlandes zeigt gute Anleitungen und praktische Lösungen zu Deiner Frage. Dort einfach mal blättern ...

Freundliche Grüße nach Bayern
Datterich
_________________
... und dann gibt es noch die Modellbau-Wiki mit vielen guten und interessanten Beiträgen

[Stefan mit F]

Moin Manu,

hier mal eine Übersicht über die von dir favorisierten Steigungen:

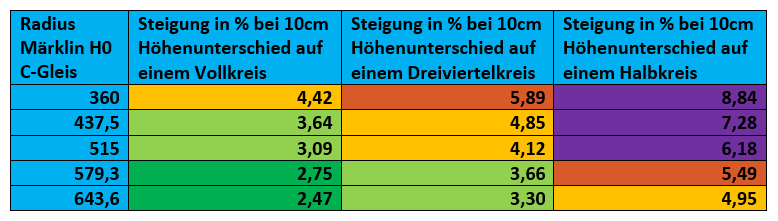

Steigungen Märklin H0 C-Gleis.png (17.78 KiB) 42886 mal betrachtet

In der linken blauen Spalte der Schienenradius in Millimeter, rechts daneben jeweils die Steigungen in Prozent.

Man sieht deutlich Es ist selbst bei den großen Radien (die auf deiner Anlage keinen Platz finden) nicht erstrebenswert, 10cm Höhenunterschied auf einem Halbkreis zu überwinden. Bei den von dir verwendeten Radien ist das sogar auf einem Dreiviertelkreis noch sehr kritisch und selbst für einen Vollkreis würde ich an deiner Stelle nicht den 360mm-Radius verwenden, um 10cm Höhenunterschied zu überwinden.

Du solltest auch bedenken, dass Steigungen auf Kurvenstrecken etwas ungünstiger sind als auf geraden Strecken ohne Kurven. Warum können die Steigungen nicht mit geraden Schienenstücken gestreckt werden? 1,20m Anlagenbreite ist ja nicht viel, aber bei 6m Länge könnten die Gleiswendel doch zumindest in dieser Richtung um je einen halben Meter gestreckt werden?
Oder ist es vorstellbar, die Anlage an den Enden etwas breiter (1,30m oder 1,40m) zu bauen, quasi in "Hundeknochenform"?

Zum Thema "Gleise in die Höhe bekommen": Warum hast Du eine Platte für eine Flachlandschaft gebaut, wenn Du Gebirge darstellen willst? Da hätte sich eine Art Spantenbauweise angeboten, damit man auch hinterher noch (von unten) an verdeckte Stellen im Berg kommt.

Kantholz/Leimholzbalken z.B. 35 x 75mm oder eher Sperrholzbretter 18mm dick und immer kürzen von der länge.

Sperrholz ist auf jeden Fall besser, denn es verzieht sich nicht so schnell.

Hier ein Mix aus Platte und Spantenbauweise.

Und immer ans Ausrunden denken!
