Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von CarSystemFan » Freitag 17. Dezember 2010, 00:34

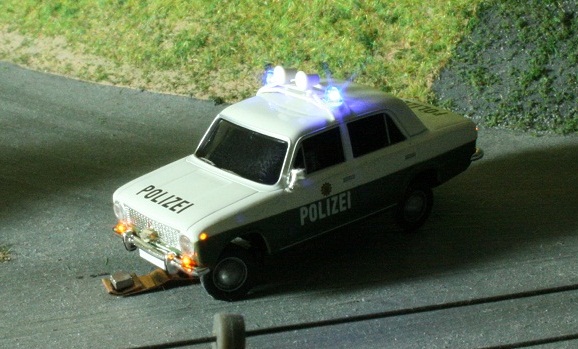

Einsatzfahrzeug Ostalgie:
Dateianhänge
Grüße aus Dresden

Daniel

Weitere Bilder auf meiner Website

Benutzeravatar
sabahn
Forumane
Beiträge: 530
Registriert: Dienstag 27. März 2007, 06:52
Wohnort: Thüringen

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von sabahn » Freitag 17. Dezember 2010, 15:53

Unglaublich. Gehn die Scheibenwischer?
Das Geheimnis des Erfolges liegt in der Beständigkeit des Ziels.
Gruß Torsten
Webseite Sulzangen H0 und Zittau H0e mit DC-Car

Benutzeravatar
sebithoma310
Forumane
Beiträge: 1017
Registriert: Sonntag 3. Dezember 2006, 13:41
Wohnort: Celle
Kontaktdaten:

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von sebithoma310 » Mittwoch 12. Januar 2011, 19:31

Von mir gibts Neues:

Einsatz des neuen RTW im Hamburger Hafen:

http://img19.imageshack.us/i/img9587edit2.jpg/
http://img31.imageshack.us/f/img9571edit1.jpg/

Bei dem Einsatz wurde eine Tragehilfe bei der BF angefordert.
Hier die DLK 23/12. Zwar schon etwas aelter, aber hier noch nicht vorgestellt.

http://img715.imageshack.us/i/img9583edit1.jpg/

LG

Sebi
Gerrit + Freddy sind die Größten!

Benutzeravatar
juli
Forumane
Beiträge: 878
Registriert: Sonntag 2. Juli 2006, 15:51
Kontaktdaten:

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von juli » Donnerstag 3. Februar 2011, 15:14

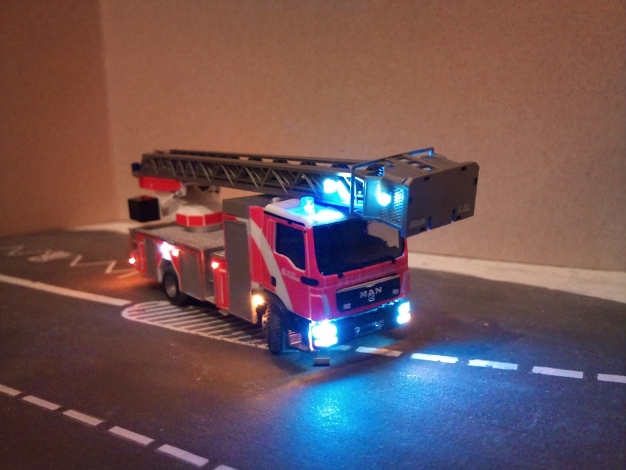

Mein Fahrzeug vom Workshop in Bad Salzungen
MAN Drehleiter
danke an die, die mich unterstützt haben!
Dateianhänge
Mit freundlichen Grüßen aus Unterfranken, Julian.



Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Sebastian » Donnerstag 3. Februar 2011, 17:04

WOW Juli, ich muss zugeben ich liebe Drehleitern....

Aber mich wundert, dass du nur 140mAh LiPo Akku reinbekommen hast, wo und wie liegt der denn im Fahrzeug? In meiner haben 350mAh Platz gefunden! Hast du auch ein komplett neues Chassi aufgebaut und die alten Chassi-Strukturen vom Hersteller komplett über Bord geworfen?

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Benutzeravatar
juli
Forumane
Beiträge: 878
Registriert: Sonntag 2. Juli 2006, 15:51
Kontaktdaten:

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von juli » Donnerstag 3. Februar 2011, 17:55

Danke für die Blumen :)
Ja über dem Getriebe liegt der Akku. Es war auch noch Luft nach vorne und im Geräte raum war auch noch Luft (garnichts drin) aber nun ist es halt so.. bei der nächsten werd ich es ein bisschen anders bauen, damit auch 350 oder so reinpassen, es ist halt eng in so einer Drehleiter. Ich habe den Original Aufbau beibehalten, wieso ?
Mit freundlichen Grüßen aus Unterfranken, Julian.



Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Sebastian » Donnerstag 3. Februar 2011, 18:35

Ich habe komplett alles vom Herpa Chassi rausgerissen und ein komplett neues Fahrgestell aus Plastik aufgebaut, Motor nach hinten, Akku dann exakt von der Antriebsachse bis vor zur Lenkachse, Gerätekasten für die Blinkelektronik und dann passt es.
Weißt ja selbst wie das ist, nächstes mal würde man einiges anders machen ;-)

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Elektroniker2103

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Elektroniker2103 » Sonntag 29. Mai 2011, 17:28

Hallo,

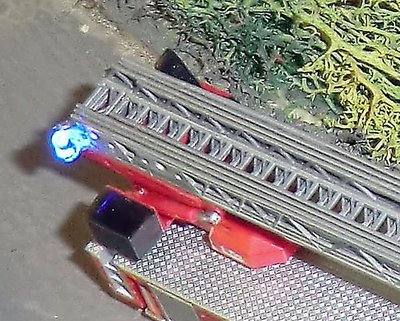

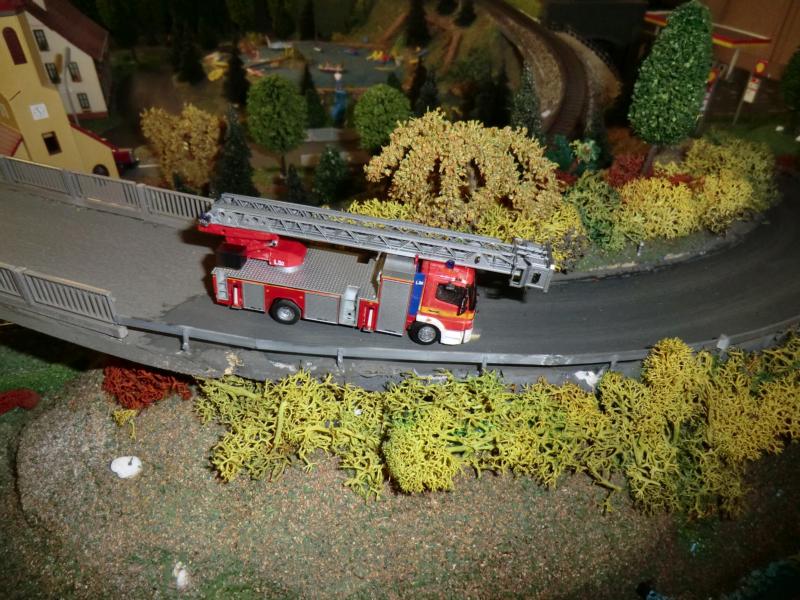

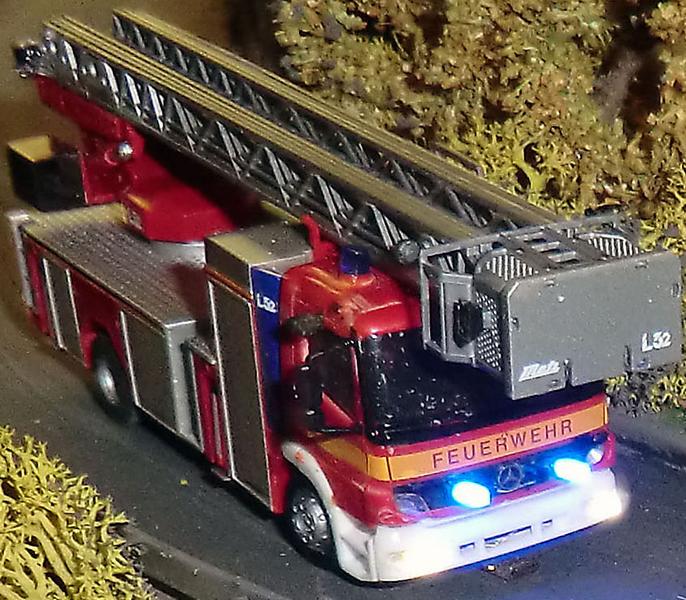

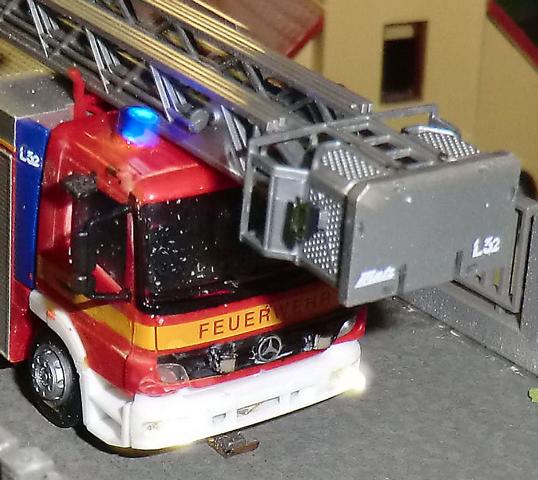

ich wollte mal meine Drehleiter vorstellen:
Modell: Herpa DLK 23/12 Metz L32 auf MB Atego
Lichtfunktionen:
- 2x Frontblitzer
- 2x Rundumkennleuchten auf der Kabine

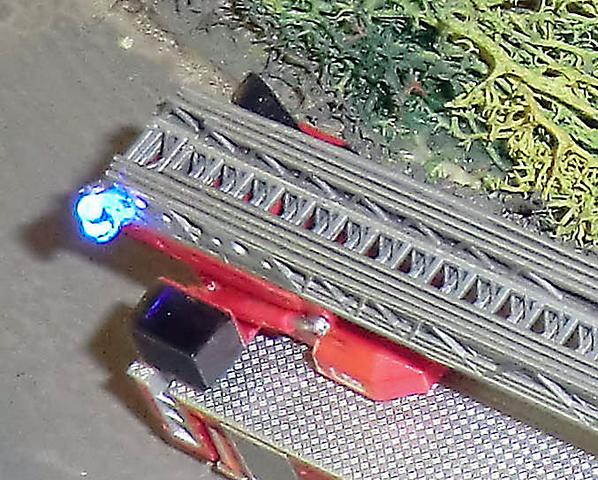

- 1x Rundumkennleuchte am hinteren Leiterpark

- 2x Fahrlicht
- 2x Rücklicht

Die Blaulichter werden über das Tams-Modul FCS-1 und das Fahrlicht über das FCS-L-Modul gesteuert. Blaulicht ist seperat schaltbar, Fahrlicht hängt am Motor dran, geht an einer Stopstelle aber nicht aus.
Die Drehleiter hab ich mit einem Umbauset von Ebay umgerüstet. Nur die Akkus musste ich neu bestellen, weil die zu groß waren. Jetzt habe ich aus Platzproblemen 1 170mAh NiMH Akku im Gerätekasten und einen 1/3 AAA NiMH Akku mit 170 mAh unter dem Aufbau verbaut, damit ich auf 2,4V komme.
Gruß Steffen.
Dateianhänge
Zuletzt geändert von Elektroniker2103 am Montag 30. Mai 2011, 06:27, insgesamt 1-mal geändert.

Elektroniker2103

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Elektroniker2103 » Sonntag 29. Mai 2011, 18:10

Hallo,
nun noch ein paar Bilder vom Innenleben der Drehleiter.
Durch die Platzprobleme bin ich beim Umbau oft ganz schön ins Schwitzen gekommen, da ja die ganze Elektronik verstaut werden muss. Auch bei den Akkus gab es so Schwierigkeiten. Letztendlich habe ich zwei 1,2V NiMH Akkus eingebaut: 1 flacher Akku im Gerätekasten und 1 1/3 AAA Akku unter dem Aufbau.

Auf den unteren Bildern sind gut die Schalter für Motor und Blaulicht zu erkennen, sowie der Reedkontakt und die hinten links gelegene Ladebuchse.
Wie man erkennen kann, habe ich die Blaulichtelektronik platzsparend unter der Fahrerkabine eingebaut, so dass nur 4 Kabel nach hinten in den Aufbau laufen (2x Stromversorgung und 2x Blaulicht hinten).
Gruß Steffen.
Dateianhänge

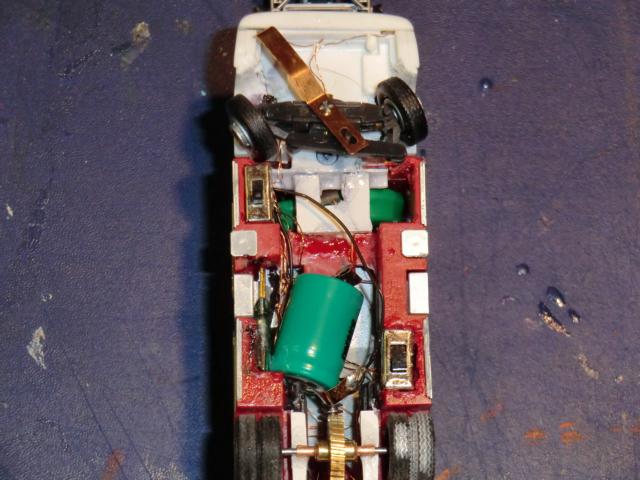

Lenkung und Verbindugsstück zwischen Fahrerkabine und Heck mit Aufbau

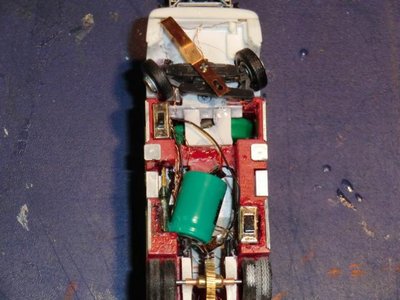

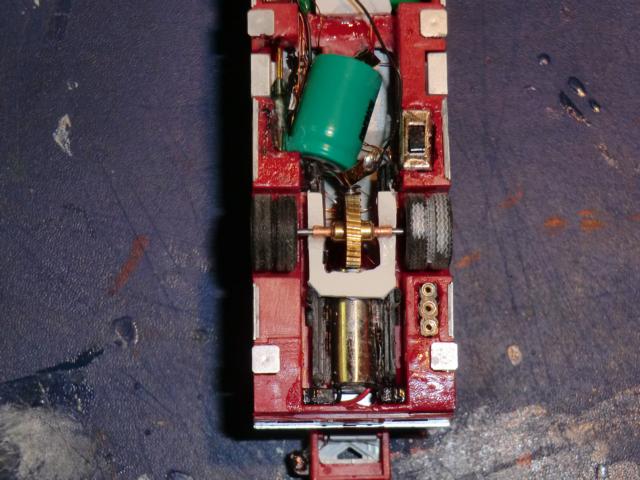

Heck mit Akkus, Schalter, Reedkontakt, Ladebuchse, Motor und Verdrahtung
Besonderheit beim Motor: Da die Achse ein zu lautes Fahrgeräusch gemacht hat, habe ich aus einem Stück Kunststoff eine U-förmige Uterlegscheibe geschnitten und die Achse so ein wenig höher gelegt, sodass das Fahrgeräusch leiser wurde; noch ein bisschen Öl und es läuft wie geschmiert

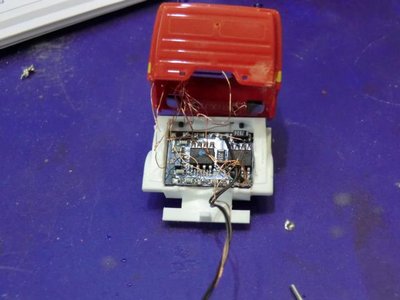

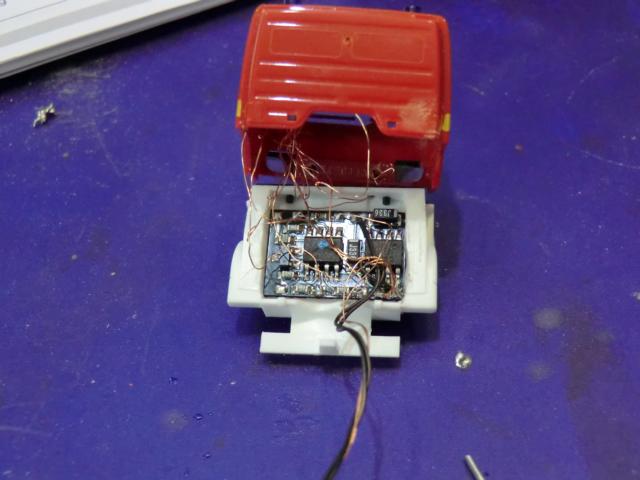

Blaulichtelektronik FCS-1 von Tams; fertig verdrahtet und getestet; muss nur noch eingebaut und angeschlossen werden

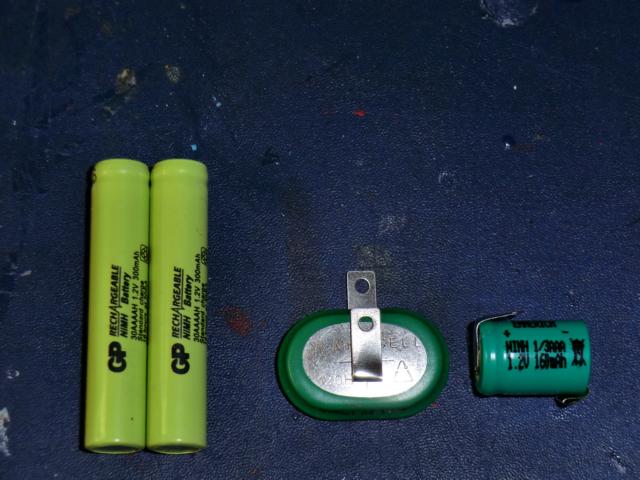

Die linken Akkus waren im Umrüstset, waren aber für mich zu groß und so habe ich bei Conrad 2 Emmerich NiMH Akkus mit 1,2V/170mAh bestellt und im Gerätekasten, bzw. im Aufbau versteckt

Benutzeravatar
disetze
Stammgast
Beiträge: 149
Registriert: Montag 12. Juli 2010, 18:05
Wohnort: Breckerfeld

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von disetze » Donnerstag 23. Juni 2011, 20:53

Hallo, ich bin auf der Suche nach einem ganz bestimmten Feuerwehrmodell, vielleicht weiß jemand ob es dieses Fahrzeug als Modell gibt. Das Original (aus meiner ehemaligen Heimatstadt) ist für mich schon beeindruckend und als Modell macht der bestimmt auch was her.
Gruß Dirk
Mit freundlichem Gruß vom Luftkurort Breckerfeld
Ich bin ein DC-Car`ler
https://www.youtube.com/user/disetze
http://www.mec-halver.de

Elektroniker2103

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Elektroniker2103 » Samstag 25. Juni 2011, 10:23

Hallo,
das könnte schwierig werden.
Versuche es mal bei Herpa, Wiking, Rietze und die anderen Hersteller von Fahrzeugen.
Frage: Soll das ein Car-System-Fahrzeug werden?
Gruß Steffen.

Benutzeravatar
disetze
Stammgast
Beiträge: 149
Registriert: Montag 12. Juli 2010, 18:05
Wohnort: Breckerfeld

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von disetze » Samstag 25. Juni 2011, 21:54

Bei den mir bekannten"gängigen" Herstellern habe ich schon geschaut aber nichts passendes gefunden.
Das Modell soll später auf jeden Fall fahrfähig werden.
Vielleicht entdeckt es doch noch jemand, wenn es das überhaupt als Modell gibt.
Gruß Dirk
Mit freundlichem Gruß vom Luftkurort Breckerfeld
Ich bin ein DC-Car`ler
https://www.youtube.com/user/disetze
http://www.mec-halver.de

Benutzeravatar
Mr. E-Light
Forumane
Beiträge: 5614
Registriert: Dienstag 24. Februar 2004, 16:17

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Mr. E-Light » Samstag 25. Juni 2011, 22:15

Genau dieses Fahrzeug gibt es auch nicht (fertig) zu kaufen. Aber schaue genauer bei Rietze rein, da wirst Du ähnliche finden. Den Alufire3 Aufbau mit der passenden Kabine kombiniert, die Blaulichter weg und an die Ecken versetzt und schon passt das soweit...
Gut, die Stoßstange passt dann noch nicht, es gibt aber Anleitungen, wie die aus der Ritze-Iveco-Stoßstange zu bauen wäre.

Für genauere Umbautipps könnte ich da ein gutes Forum empfehlen.

Wie gut sich aber Rietze Modelle zum Umbau fürs Car System eignen, weiß ich nicht, müsste aber genau so gut gehen wie bei anderen Herstellern auch.
Gruß
Ralf

Stoni

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Stoni » Sonntag 26. Juni 2011, 22:59

Hallo liebe Forum-User,

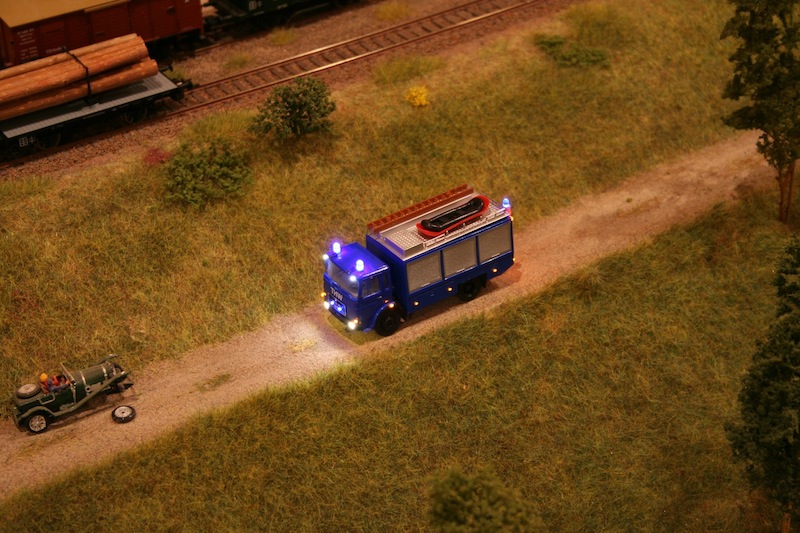

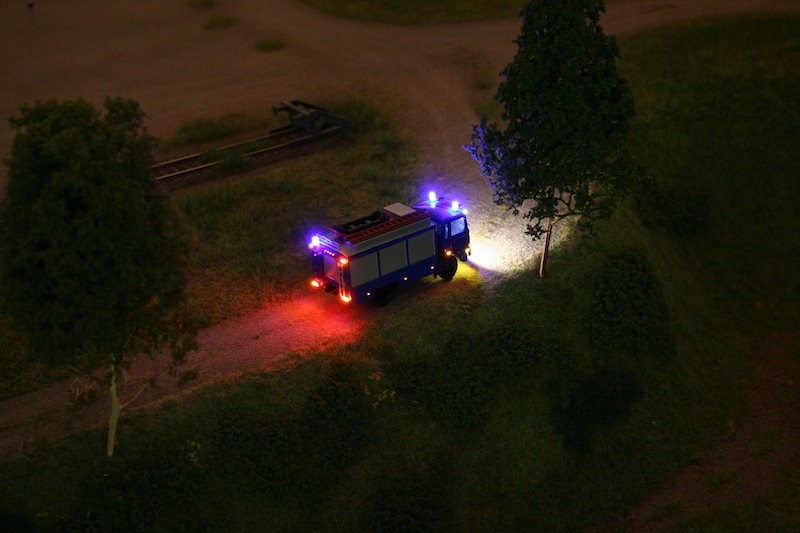

hier möchte ich Euch meinen neusten DC-Car Umbau vorstellen.

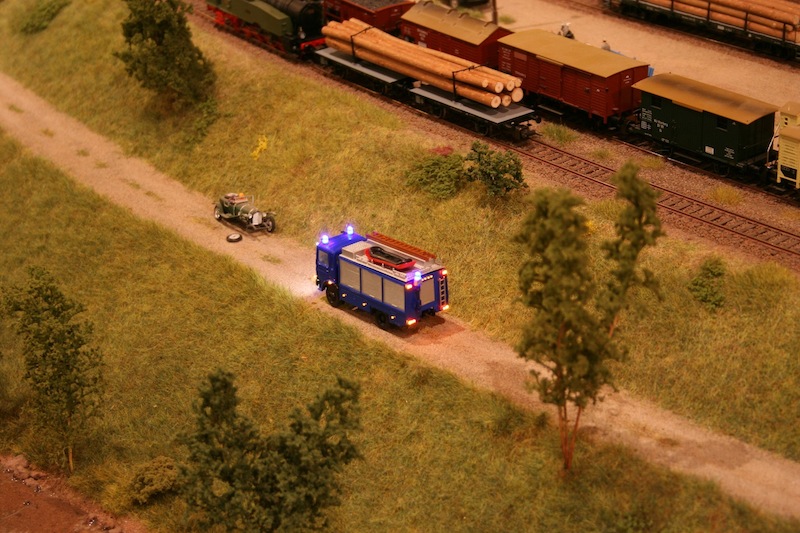

Es handelt sich um das kleine Faller THW Fahrzeug welches vor einiger Zeit bei Faller im Angebot war.
Hierbei handelt es sich außerdem um meinen ersten Umbau zu einem Einsatzfahrzeug.

hier noch einige Fakten:

LED's: 33
- Abblendlicht (2)
- Rück-/ Bremslicht (6)
- Blinker (8)
- Begrenzungsleuchten seitlich (6)
- Begrenzungsleuchten vorne oben (2)
- Begrenzungsleuchten hinten oben (4)
- Blaulichter (3)
- Frontblitzer (2)

Besonderheiten:
- TSOP7000 Empfänger "versteckt" im Schlauchboot auf dem Dach
- Fahrzeugführer in der Fahrerkabine
Über Kommentare und Kritik würde ich mich freuen.

Luca S

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Luca S » Mittwoch 29. Juni 2011, 13:32

Sieht richtig gut aus

würde mich freuen wenn du noch ein Bild von innen hättes.

mfg Luca

Elektroniker2103

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Elektroniker2103 » Mittwoch 6. Juli 2011, 14:05

Mr. E-Light hat geschrieben:Für genauere Umbautipps könnte ich da ein gutes Forum empfehlen.
Hallo,
wie heißt denn das Forum?
Ich baue gerade ein LF 20/16 MAN TGM um und hänge gerade ein wenig.
Gruß Steffen

Benutzeravatar
Mr. E-Light
Forumane
Beiträge: 5614
Registriert: Dienstag 24. Februar 2004, 16:17

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Mr. E-Light » Mittwoch 6. Juli 2011, 18:13

Nordstadtforum - hier geht es aber "nur" um die H0 Feuerwehrmodelle selber, nicht um Car-System-Umbauten! Dafür gäbe es wieder andere Foren...
Gruß
Ralf

Loki96

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Loki96 » Sonntag 18. Dezember 2011, 17:38

Hallo

Ich bin jetzt an meinem ersten RTW von Herpa den ich auf Car System umbaue.

Hier den Link http://www.herpa.de/collect/(S(3o3jxxbgkjxtpc55tzrmisz2))/detail.aspx?ProductID=048422&lang=de-DE&express=1&thumb=1 .

Nun bin ich mit dem Motor, Vorderachse usw. fertig.
Ich bin mir aber am überlegen was für lichter ich einbauen sol also klar sind Balulichter, Frontblitzer und vorder/hinterleuchten.
Soll ich noch Arbeitsscheinwerfer und Warnblinker einbauen? Wenn ja mit was für einem Modul?

Loki96

Benutzeravatar
TorstenF
Forumane
Beiträge: 497
Registriert: Sonntag 16. Januar 2011, 14:56
Wohnort: bei mir zu Hause

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von TorstenF » Sonntag 18. Dezember 2011, 17:46

@ Loki

Ich würde dir DC-Car empfehlen. Dann kannst du auch eine Einsatzfahrt darstellen.

Übrigens, der Link bringt bei mir immer nur einen Error.


Grüße
Torsten
Grüße aus Hilden
Torsten

Loki96

Re: Noch ein Trip ... diesmal Einsatzfahrzeuge

Beitrag von Loki96 » Sonntag 18. Dezember 2011, 18:07

Hallo Torsten

Ja aber wen ich dc-car einbauen möchte. Kann ich da einen Komplet automatischen Einsatz realisieren?
Wenn ja was für zusätzliche Komponenten bräuchte ich noch?

Der link funktioniert nicht weil es nicht alle so blau macht. Mann muss das ganze selber blau machen und oben einfügen.

Loki96
