Wie ladet mann lipo´s
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Du bist lustig, ich muss ja die Zeichnungen auch erstmal machen. Und ich habe hier außer einem Job auch noch eine Ehefrau im Rollstuhl, einen kompletten Haushalt und einen Hund die etwas Zeit brauchen. Ach ja, selber mach ich ja auch noch Modellbau ...
Sag mal, hast du für die Beleuchtung des Modells schon irgendwelche Bausteine die mit eingebaut werden müssen ? Das müsste ich vorher wissen damit ich die Zeichnungen weiter anfertigen kann.
Hast du mittlerweile eine Ladeschaltung (oder ein passendes Ladegerät) für den LiPo Akku ?

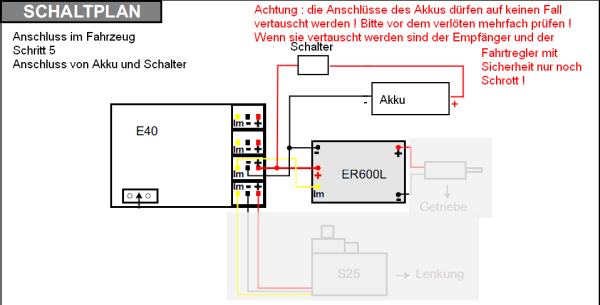

Bis zur beantwortung der Fragen können wir mal mit dem nächsten Schritt weiter machen :
Sag mal, hast du für die Beleuchtung des Modells schon irgendwelche Bausteine die mit eingebaut werden müssen ? Das müsste ich vorher wissen damit ich die Zeichnungen weiter anfertigen kann.
Hast du mittlerweile eine Ladeschaltung (oder ein passendes Ladegerät) für den LiPo Akku ?
Bis zur beantwortung der Fragen können wir mal mit dem nächsten Schritt weiter machen :
- Dateianhänge
-
- Schritt 5 : Anschluss von Akku und Schalter.
- Schritt5.jpg (26.92 KiB) 589 mal betrachtet
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Re: Wie ladet mann lipo´s
Ok tut mir leid .
Ne mit beleuchtung habe ich nichts und einen Lader habe ich auch noch nicht aber ich konnte den bei einem Modellbahn shop in der nähe aufladen die kennen uns schon gut weil wir da immer die Materialien für unsere Modellbahn kaufen und die hatten so einen Lader und das Akku ist auch noch rand voll.
Aber ich habe ein anderes problem wie ich schon geschrieben hatte sind ja bei dem Servo an dem Srtecker die Kabel abgerissen und jetzt hat das Servo den geist aufgegeben ich muss mir ein neues bestellen und das ist frühstens Freitag da
Ne mit beleuchtung habe ich nichts und einen Lader habe ich auch noch nicht aber ich konnte den bei einem Modellbahn shop in der nähe aufladen die kennen uns schon gut weil wir da immer die Materialien für unsere Modellbahn kaufen und die hatten so einen Lader und das Akku ist auch noch rand voll.
Aber ich habe ein anderes problem wie ich schon geschrieben hatte sind ja bei dem Servo an dem Srtecker die Kabel abgerissen und jetzt hat das Servo den geist aufgegeben ich muss mir ein neues bestellen und das ist frühstens Freitag da
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Ist das Kabel direkt am Servogehäuse abgerissen ? Oder sind noch Kabelreste am Servo vorhanden ?
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s

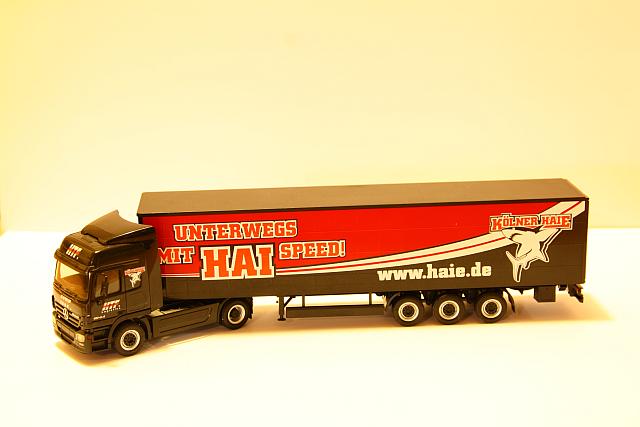

Mein nächstes Modell wird übrigens ein Sattelzug. Der Auflieger kann ferngesteuert abgekuppelt werden und steht dann auf der ferngesteuert ausgefahrenen Aufliegerstütze. Außerdem bekommt das Modell eine vorbildgerecht funktionsfähige Beleuchtung mit Scheinwerfern, Rück- und Bremslicht, Nebelscheinwerfern, Rückfahrscheinwerfer, Blinker, Warnblinker sowie Seitenmarkierungs- und Positionsleuchten. Ob er auch noch gelbe Rundumleuchten auf das Kabinendach (vor den Spoiler) bekommt bin ich mir noch nicht sicher.
- Dateianhänge
-
- Kölner Haie Truck
- HaieTruck1.jpg (26.06 KiB) 580 mal betrachtet
Zuletzt geändert von meckisteam am Mittwoch 19. Januar 2011, 15:58, insgesamt 1-mal geändert.
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Re: Wie ladet mann lipo´s
Ne das is am stecker abgerissen der in den empfänger kommt aber Kabel sind noch dran.
Ich bin mir aber nicht sicher ob das Servo noch funktioniert.
Achso deinen LKW kannste mir ruhig schenken
Was mich noch interssieren würde is wo mann teile herbekommt um die in so eine kleine zugmaschine zu bekommen kannste mir da vieleicht einen Link geben wo ich so etwas herbekomme?
Naja erstmal soll der jetzige funktionieren
Ich bin mir aber nicht sicher ob das Servo noch funktioniert.
Achso deinen LKW kannste mir ruhig schenken
Was mich noch interssieren würde is wo mann teile herbekommt um die in so eine kleine zugmaschine zu bekommen kannste mir da vieleicht einen Link geben wo ich so etwas herbekomme?
Naja erstmal soll der jetzige funktionieren
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Die Bauteile die du hast passen theoretisch auch in eine Sattelzugmaschine. Am Empfänger muss man die Steckerleiste abfräsen. Vorsicht : dabei muss man sehr genau wissen was man tut, also nicht einfach loslegen ! Dann ein extra kleines Servo und den Akku so gekauft das er gerade noch rein geht. Dann passt das alles auch in eine Sattelzugmaschine. Bei SolExpert, wo du deine Teile her hast, bekommst du auch einen flachen Antrieb mit tief liegender Achse. Der passt in das Fahrgestell liegend rein.
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Re: Wie ladet mann lipo´s
Ok,naja ich muss erstmal meinen jetzigen hin kriegen aber du hilfst mir ja
Re: Wie ladet mann lipo´s
Hi,
Also ich muss noch den Schalter einbauen der hat aber 3 ausgänge wo muss ich das Akku den da ran machen?
Also ich muss noch den Schalter einbauen der hat aber 3 ausgänge wo muss ich das Akku den da ran machen?
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
O.k. das geht schnell.
Ist das ein Micro-Schiebeschalter ? Ich nehme mal an das es so ist.

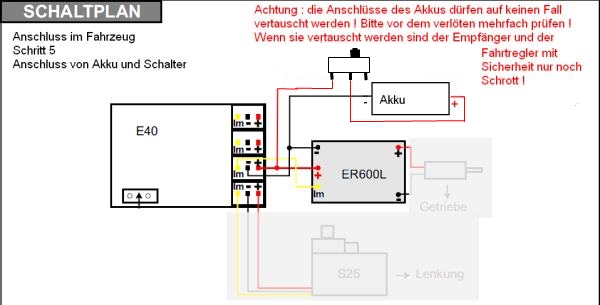

Sollte ich Recht haben kannst du die folgende Zeichnung nehmen :
Ist das ein Micro-Schiebeschalter ? Ich nehme mal an das es so ist.
Sollte ich Recht haben kannst du die folgende Zeichnung nehmen :
- Dateianhänge
-
- Schritt 5 (umgezeichnet für Mikro-Schiebeschalter)
- Schritt5.jpg (68.8 KiB) 571 mal betrachtet
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Was du mit dem dritten Pol des Schalters machen kannst folgt dann morgen in Schritt 6.
Hast du eigentlich in deinem Teilesatz eine kleine Buchse gehabt die du als Ladesteckdose nutzen kannst ?
Hast du eigentlich in deinem Teilesatz eine kleine Buchse gehabt die du als Ladesteckdose nutzen kannst ?
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Re: Wie ladet mann lipo´s
Ja aber ich kriege eine andere wo der Lader den ich gestern bestellt habe rein past.
Der Schalter is genau so wie in deiner Zeichnung den habe ich jetzt dran kann also weiter gehen
Der Schalter is genau so wie in deiner Zeichnung den habe ich jetzt dran kann also weiter gehen
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Gib mir mal 2 Stunden Zeit, ich werde mich gleich wieder ans zeichnen setzen. Du bist eh nicht mehr weit davon entfernt das dein Modell die ersten Test-Meter fahren kann.
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
So, dann machen wir mal mit dem nächsten Schritt weiter.

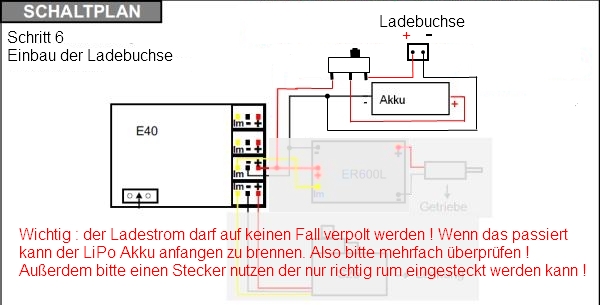

Jetzt wird die Ladesteckdose eingebaut.
Wichtig : der Ladestrom darf auf keinen Fall verpolt werden ! Du musst daher die Verdrahtung mehrfach kontrollieren. Außerdem muss deine Ladesteckdose so gemacht sein das du den Stecker nur richtig rum einstecken kannst. Sollte hierbei ein Fehler auftreten besteht die Gefahr das dein Modell komplett zerstört wird.
Dein Schalter hat 2 Stellungen. In der einen Stellung ist das Modell nun eingeschaltet. Es ist also fahrbereit. Wenn du es über den Schalter aus schaltest wird gleichzeitig die Ladesteckdose aktiv. Nur wenn das Modell abgeschaltet ist kannst du den Akku laden.
Jetzt ist dein Modell (wenn du noch das defekte Servo ausgetauscht hast) fahrbereit. Viel Spaß bei den ersten Testfahrten.
Jetzt wird die Ladesteckdose eingebaut.
Wichtig : der Ladestrom darf auf keinen Fall verpolt werden ! Du musst daher die Verdrahtung mehrfach kontrollieren. Außerdem muss deine Ladesteckdose so gemacht sein das du den Stecker nur richtig rum einstecken kannst. Sollte hierbei ein Fehler auftreten besteht die Gefahr das dein Modell komplett zerstört wird.
Dein Schalter hat 2 Stellungen. In der einen Stellung ist das Modell nun eingeschaltet. Es ist also fahrbereit. Wenn du es über den Schalter aus schaltest wird gleichzeitig die Ladesteckdose aktiv. Nur wenn das Modell abgeschaltet ist kannst du den Akku laden.
Jetzt ist dein Modell (wenn du noch das defekte Servo ausgetauscht hast) fahrbereit. Viel Spaß bei den ersten Testfahrten.
- Dateianhänge
-
- Schritt 6 : Verdrahtung der Ladesteckdose
- Schritt6.jpg (100.54 KiB) 562 mal betrachtet
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Re: Wie ladet mann lipo´s
WoW Danke das Servo müsste morgen kommen und dann ma schaun obs funktioniert
Re: Wie ladet mann lipo´s
Moin Holger,
Deine Schritt für Schritt Erklärung wäre was für das Modellbauwiki!
Deine Schritt für Schritt Erklärung wäre was für das Modellbauwiki!
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Mal sehen Günni, wenn ich die nächste Woche wirklich noch Urlaub bekomme setze ich das auch noch ins Wiki.
Ansonsten kannste das gerne für mich machen. Die Zeichnungen sind ja hier verfügbar.
Ansonsten kannste das gerne für mich machen. Die Zeichnungen sind ja hier verfügbar.
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Da pflichte ich GüNNi aus tiefster Bewunderung bei.
Vor allem die Nummer mit den "vernebelten" Zeichnungs-Teilen. Das ist professionelles Format.
Gruß
Vor allem die Nummer mit den "vernebelten" Zeichnungs-Teilen. Das ist professionelles Format.
Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Hihi, ich wollte nur nicht das powerbaer durch Zeichnungsteile verwirrt wird die für den jeweiligen Schritt gerade nicht benötigt werden. Dazu kommt das es sich bei den Zeichnungen um "umgestrickte" Zeichnungen aus der Montageanleitung des Bauteilesatzes handelt. Die dürfte ich ja ohne großflächige Veränderungen gar nicht veröffentlichen. So wie ich es jetzt gemacht habe ist es aber wieder legal. Da ich zur Zeit Urlaub habe ist halt zwischendurch immer mal Zeit sich um so ein Zeug zu kümmern.
Ich denke das ich das (etwas verfeinert) in der nächsten Woche mal für das Wiki aufarbeiten werde. Mal sehen ob die Zeit dafür reicht.
Ich denke das ich das (etwas verfeinert) in der nächsten Woche mal für das Wiki aufarbeiten werde. Mal sehen ob die Zeit dafür reicht.
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Re: Wie ladet mann lipo´s
Hallo,
Also ich habe gerade die Teile bekommen und auch zusammen gebaut und es funktioniert alles .Wenn ihr wollt kann ich ja ein paar Bilder reinmachen wenn der LKW zusammen gebaut ist
Also ich habe gerade die Teile bekommen und auch zusammen gebaut und es funktioniert alles .Wenn ihr wollt kann ich ja ein paar Bilder reinmachen wenn der LKW zusammen gebaut ist
- meckisteam
- Forumane
- Beiträge: 1136
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Wie ladet mann lipo´s
Na siehst du, ist doch alles ganz einfach.
Wenn du deinen Lkw fertig hast kannst ja mal ein paar Bilder machen.
Wenn du deinen Lkw fertig hast kannst ja mal ein paar Bilder machen.
